2.2.5  属性图块的插入方法

插入带属性的图块时，一般需要为其指定相应的属性值，下面以插入前面定义的属性块“轴标号”为例，并将其属性值改为“B”，操作步骤如下。

1）执行“插入块”命令（I），则弹出“插入”对话框，单击“浏览”按钮，在案例文件夹下选择前面创建好的“轴标号”，选择“在屏幕上指定”项，最后单击“确定”按钮，如图2-13所示。

2）此时系统将提示指定插入点，且鼠标上附着属性图块插入的基点。单击鼠标左键以确定插入基点的位置，系统弹出“编辑属性”对话框，在“请输入轴号”栏输入“B”，再单击“确定”按钮即可，如图2-14所示。

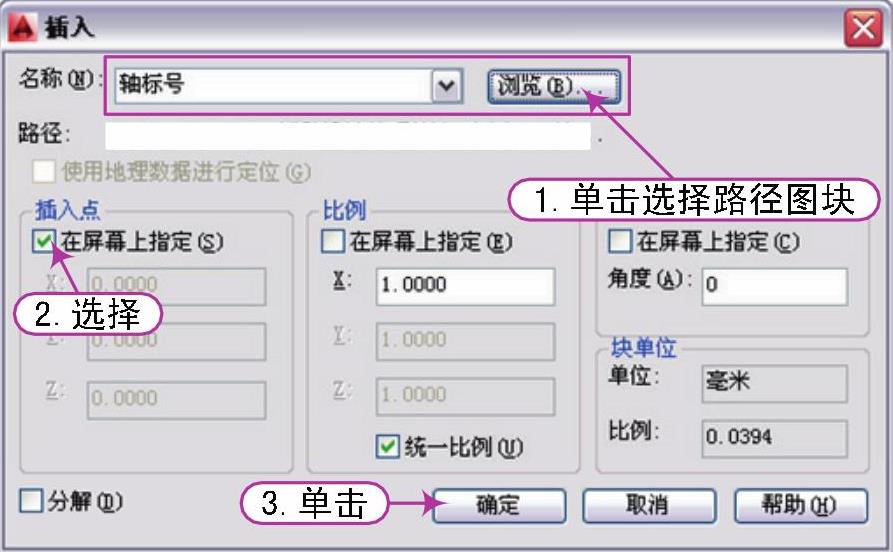

图2-13 插入操作

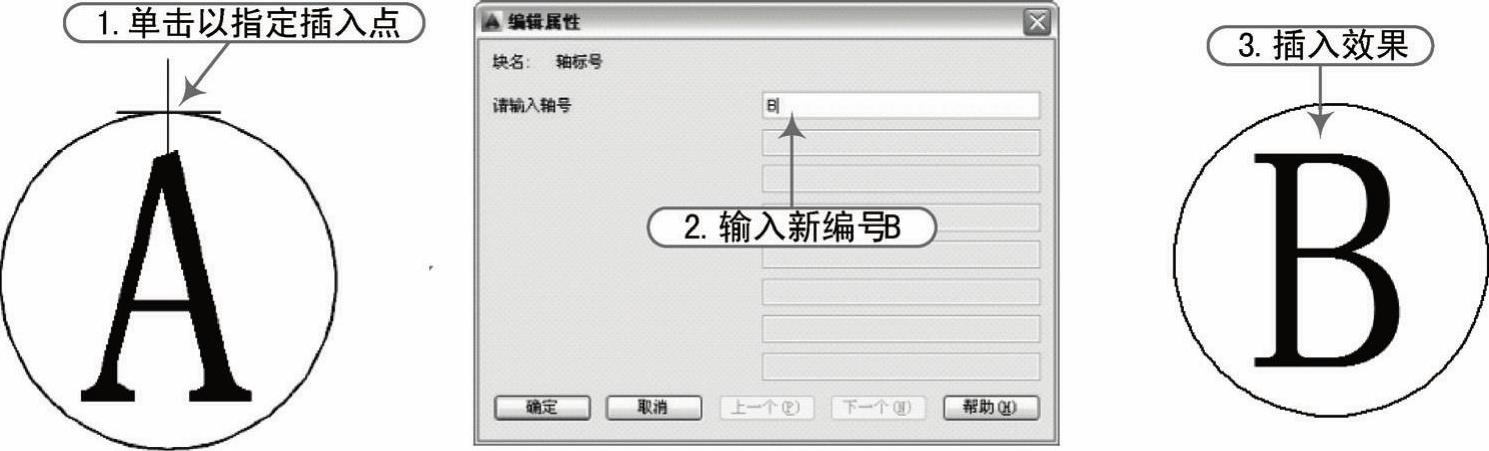

图2-14 插入属性图块
