9.5.4  尺寸的标注

顶棚图中尺寸标注的重点是顶棚造型的平面尺寸及定位、部分灯具的安装定位以及其他一些顶棚装饰做法的尺寸，其绘图比例为1∶50。

1）将“尺寸”层设为当前层，这里的标注样式与前面绘制平面布置图的样式相同，可以直接利用。

2）单击“标注”面板中的“线性标注”按钮进行标注，在一条延伸线上的尺寸，可单击“连续标注”按钮进行连续标注，再单击“半径标注”按钮进行圆的半径标注，结果如图9-133所示。

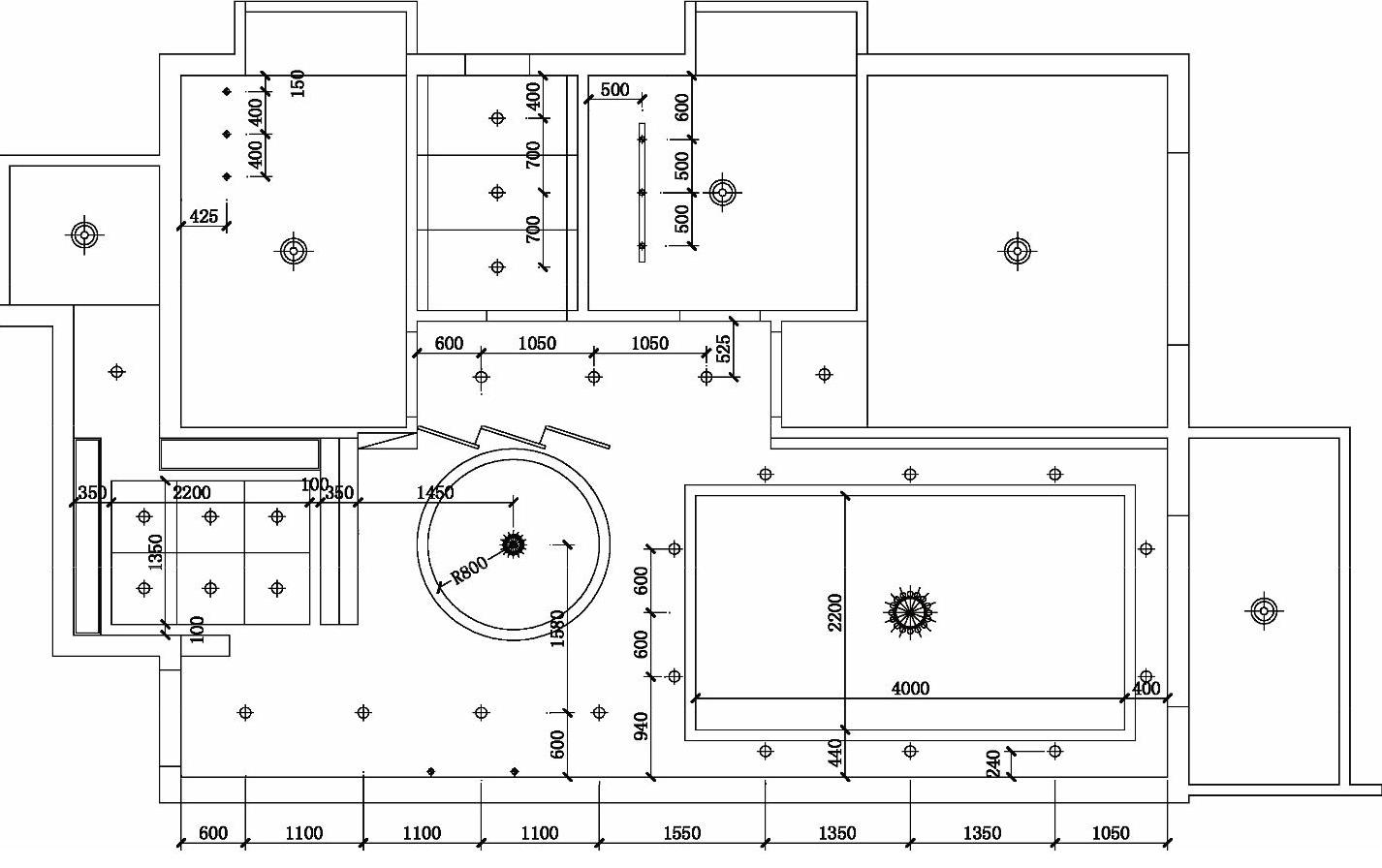

图9-133 顶棚图尺寸标注
