3.3.6  命令详解──多线

3.3.6 命令详解──多线

【执行方式】

菜单栏：选择“绘图|多线”命令。

工具栏：在“绘图”工具栏上单击“多线”按钮。

命令行：在命令行中输入或动态输入“MLINE”命令（快捷键“ML”）。

【操作步骤】

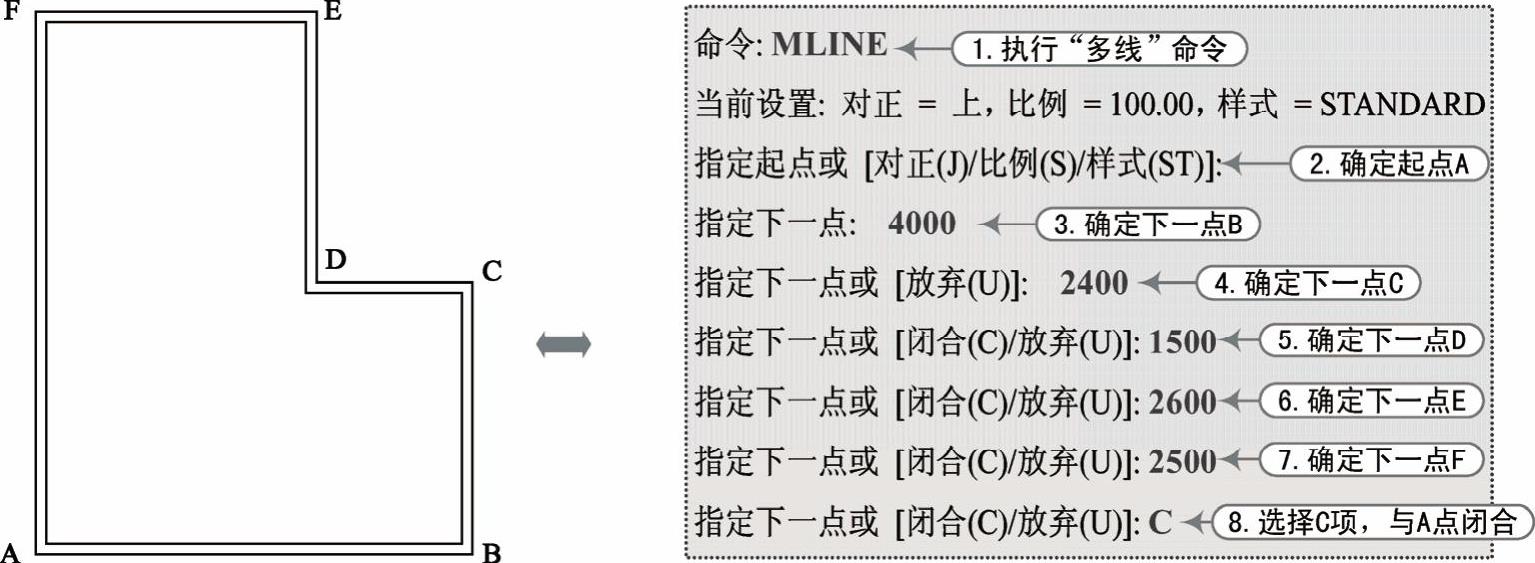

当执行“多线”命令过后，系统将显示当前的设置（如对正方式、比例和多样样式），用户可以根据需要进行设置，然后依次确定多线的起点和下一点，从而绘制多段线。其操作步骤如图3-78所示。

图3-78 绘制的多线

【选项说明】

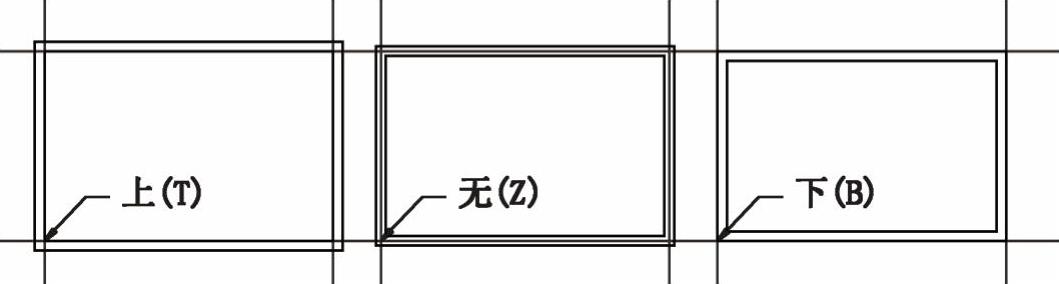

1）对正（J）：指定多线的对正方式。选择该项后，将显示如下提示。每种对正方式的示意图如图3-79所示。

输入对正类型[上（T）/无（Z）/下（B）]<上>：|*选择多线的样式*|

图3-79 不同的对正方式

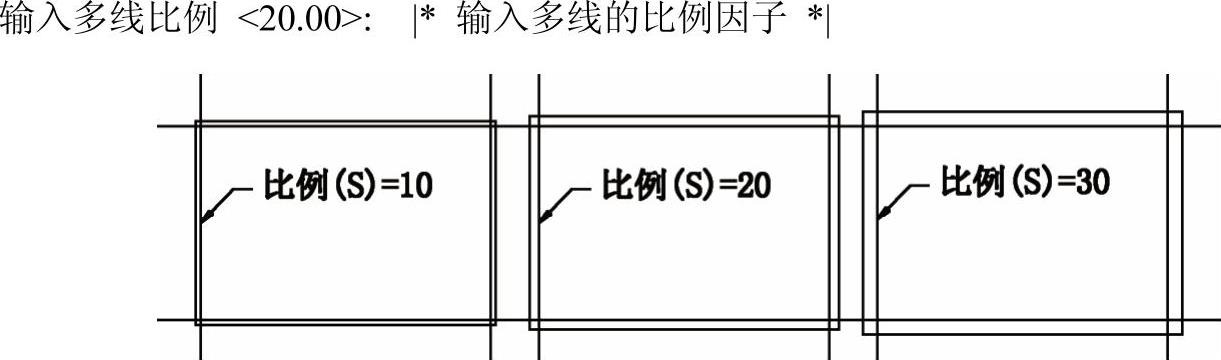

2）比例（S）：可以控制多线绘制时的比例。选择该项后，将显示如下提示。不同比例因子的示意图如图3-80所示。

图3-80 不同的比例因子

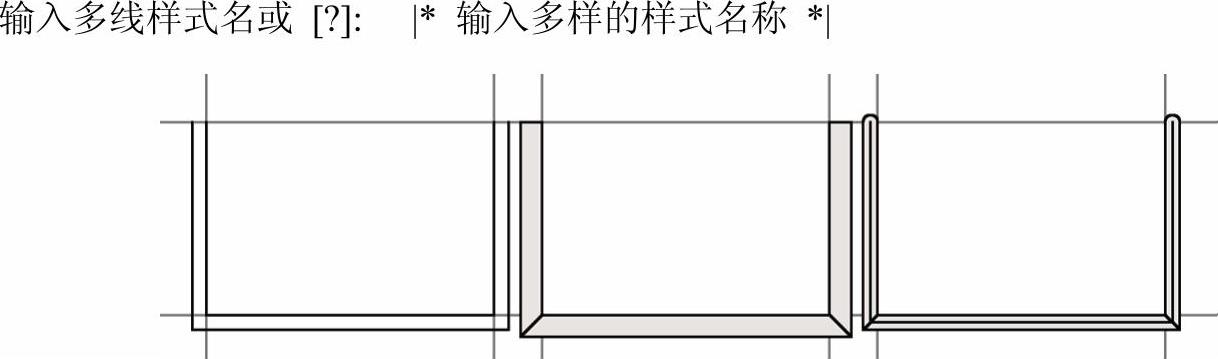

3）样式（ST）：用于设置多线的线型样式，其默认为标准型（STANDARD）。选择该项后，将显示如下提示。不同多线样式的示意图如图3-81所示。

图3-81 不同的多样样式
