9.7.6  标注尺寸、标高及文字

9.7.6 标注尺寸、标高及文字

在该立面图中，应该标注出卧室净高、顶棚高度、衣柜尺寸及各陈设的相对位置尺寸等。

1）将“尺寸”图层设为当前层，使用“线性标注”和“连续标注”命令进行标注，结果如图9-185所示。

2）单击“绘图”工具栏的“插入块”按钮，将“案例\09\图块\标高.dwg”图块符号插入到图9-186所示的位置。如果需调整标高，则使用“分解”命令（X）将插入的标高符号分解开，再对标高值进行调整。

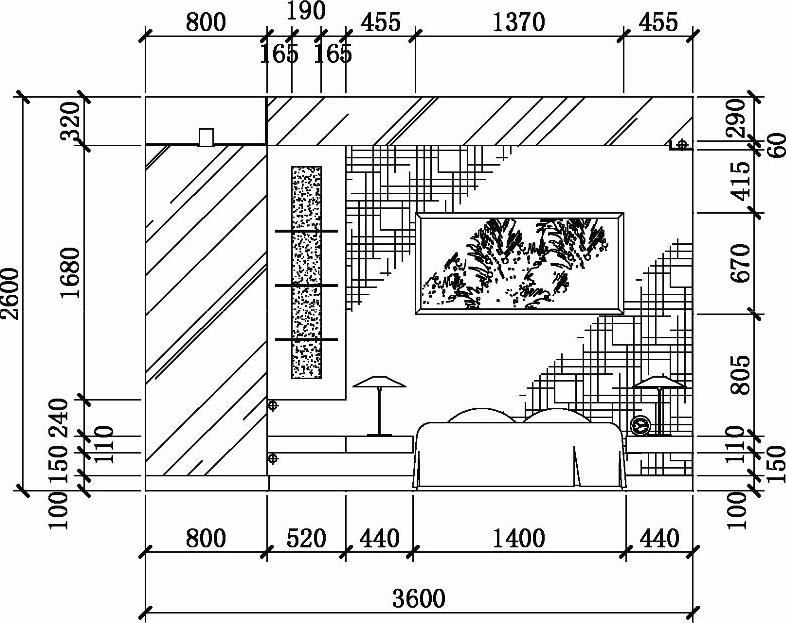

图9-185 立面尺寸标注

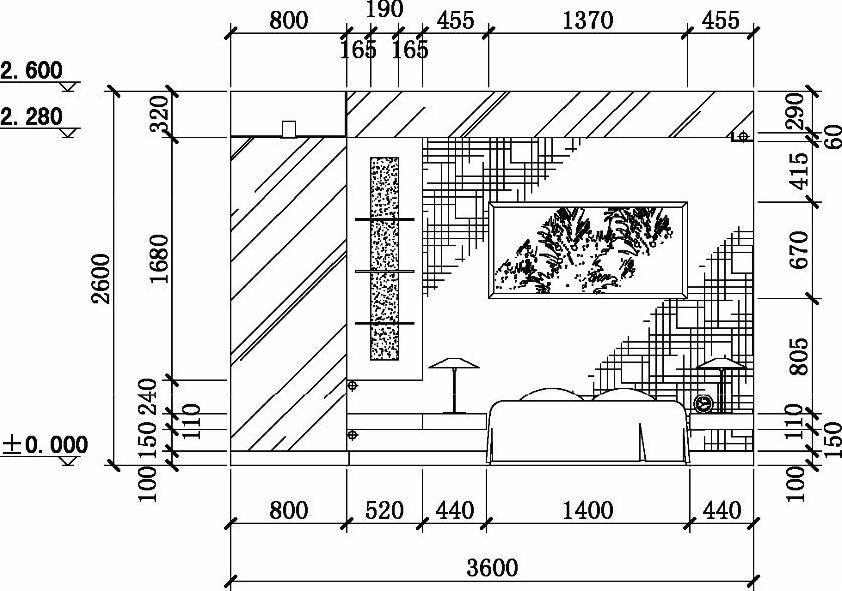

图9-186 标高标注

3）在该立面图中，要说明墙面、衣柜、顶棚材料颜色及名称等。将“文字”图层设为当前层，使用“多重引线”命令进行标注，结果如图9-187所示。

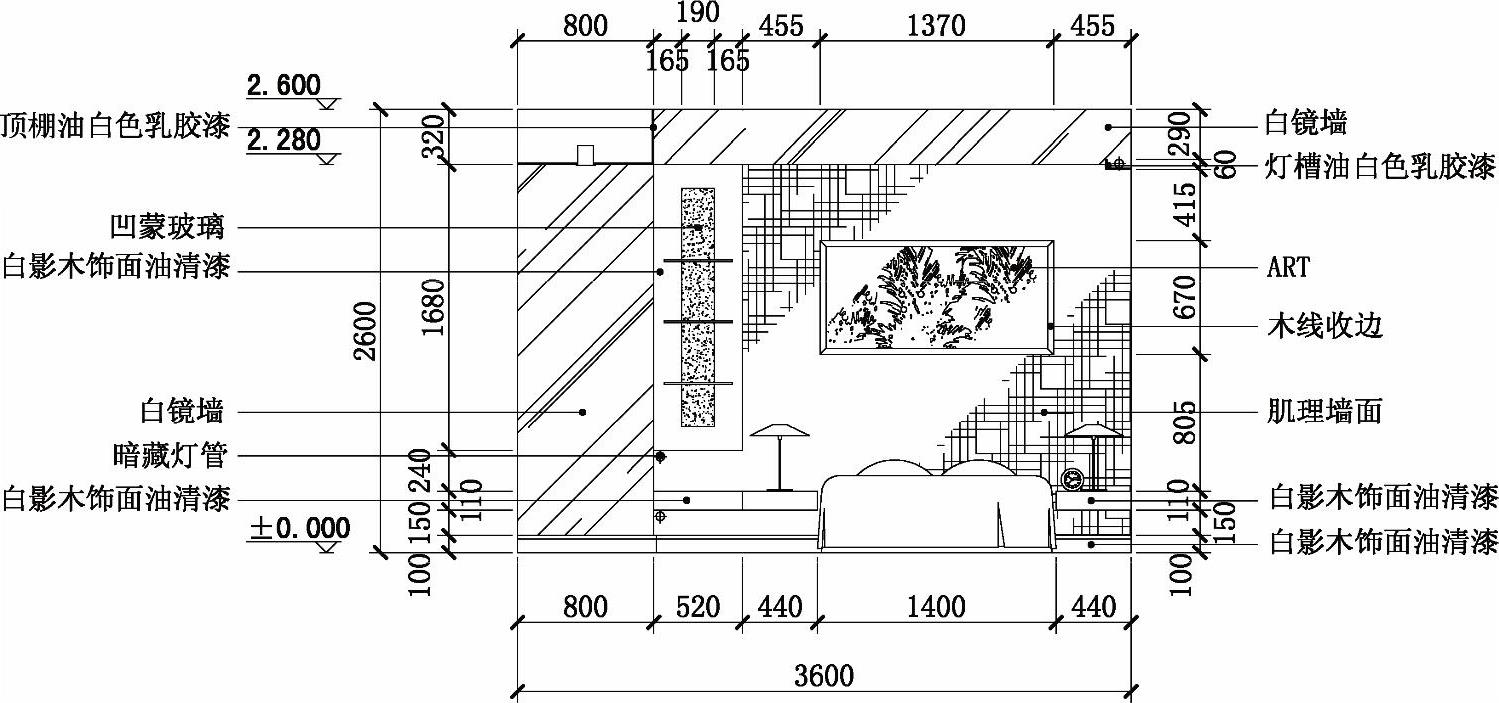

图9-187 立面文字说明

4）单击“绘图”工具栏的“插入块”按钮，将“案例\09\图块\索引符号.dwg”图块符号插入到图9-188所示的位置，如果索引需要调整，可使用“分解”命令（X）将插入的索引符号分解开，对索引号数值进行调整。

5）使用“多行文字”命令，在立面图的下方注明图名及比例，如图9-189所示。

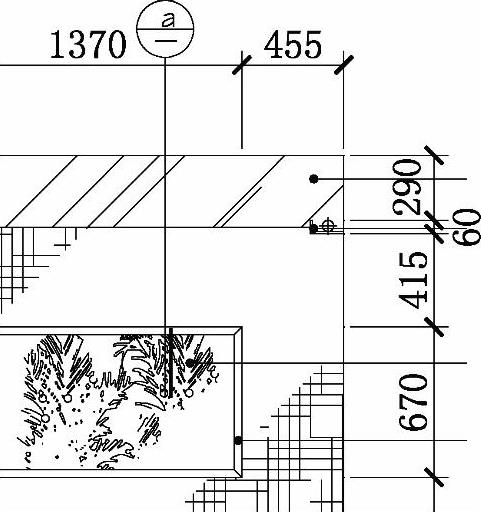

图9-188 插入索引符号

图9-189 立面图图名比例

6）至此，该卧室“E立面图.dwg”已经绘制完成，按<Ctrl+S>组合键保存。
