9.3.6  尺寸及轴号标注

9.3.6 尺寸及轴号标注

1）单击“图层”工具栏的“图层控制”下拉列表框，选择“尺寸”图层作为当前图层。

提示

标注样式的设置应与绘图比例相匹配。该平面图以实际尺寸绘制，并以1∶100的比例输出。

2）选择“注释”组中的“标注样式”命令，打开“标注样式管理器”，新建一个标注样式，命名为“建筑”，勾选“注释性”复选框，再单击“继续”按钮，如图9-60所示。

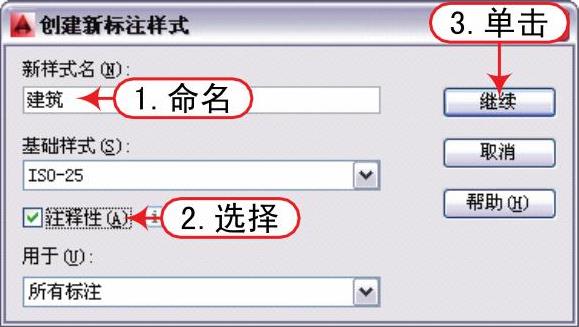

图9-60 新建标注样式

3）将“建筑”样式中的参数按照图9-61～图9-64所示逐项进行设置。

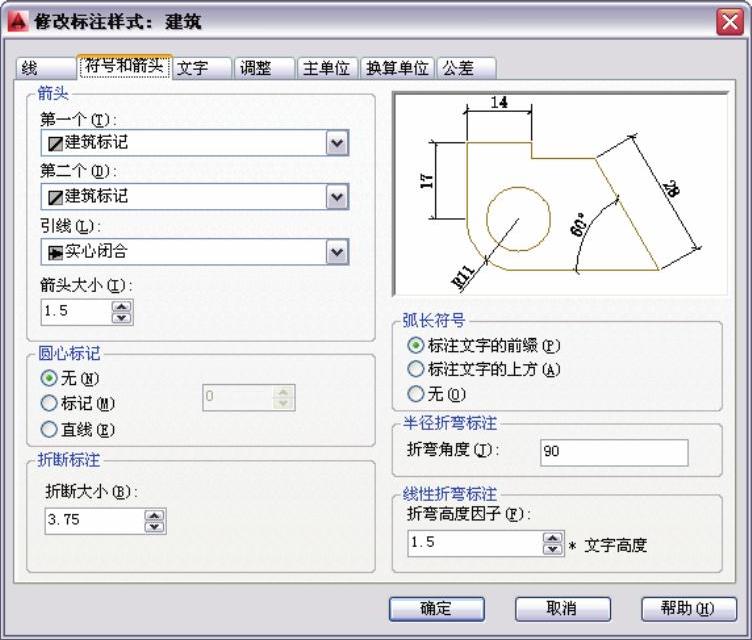

图9-61 设置“符号和箭头”

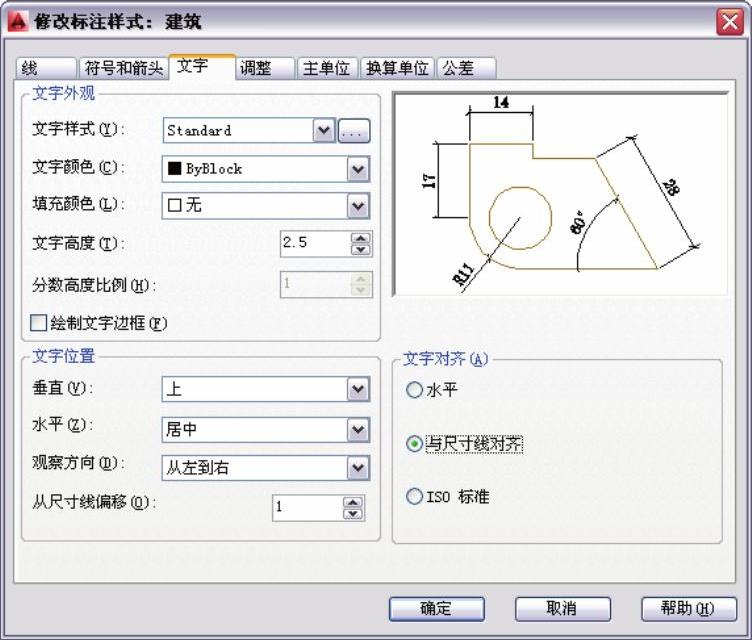

图9-62 设置“文字”

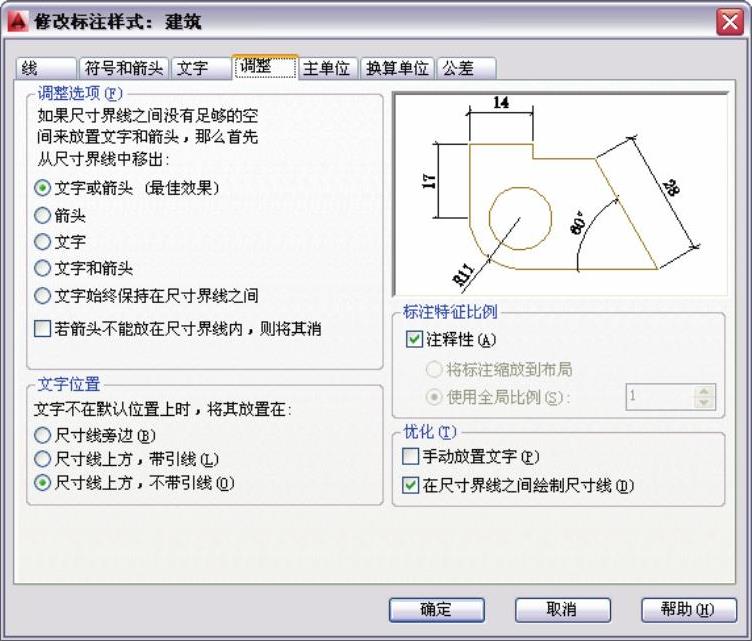

图9-63 设置“调整”

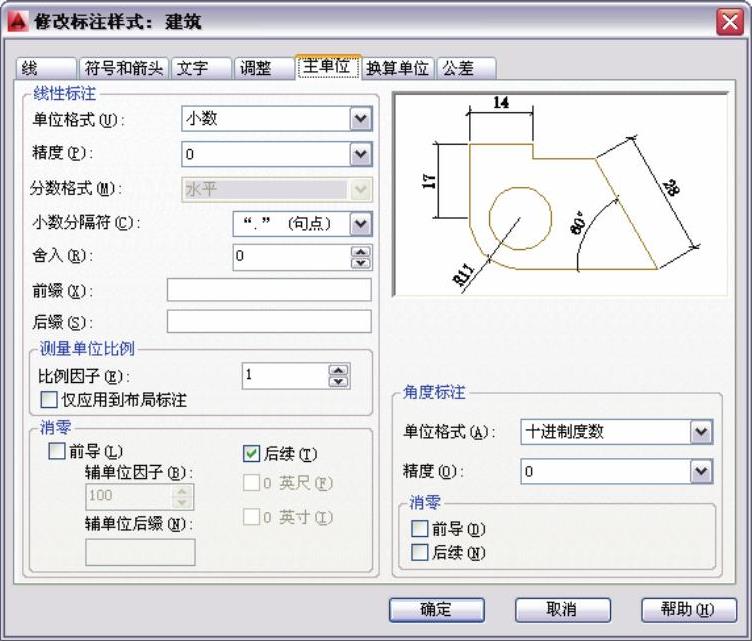

图9-64 设置“主单位”

提示

以参考图上部尺寸标注为例。该部分尺寸分为三道，第一道为墙体宽度及门窗宽度，第二道为轴线间距，第三道为总尺寸。为了标注轴线的编号，需要将轴线向外延伸。所以在绘制轴线网格时，除了满足开间、进深尺寸以外，还应将轴线长度向四周加长一些。

4）在“注释”选项卡的“标注”项中单击“线性标注”和“连续标注”按钮，按照图9-65所示进行尺寸标注。

提示

第二道及第三道尺寸线绘制参照第一道尺寸线绘制方法进行绘制。

5）在第三道尺寸线外绘制一个直径为800的圆，在中央标注一个数字“1”，字高300。将该轴号图例复制到其他轴线端头，并双击数字修改圆内的数字，如图9-66所示。

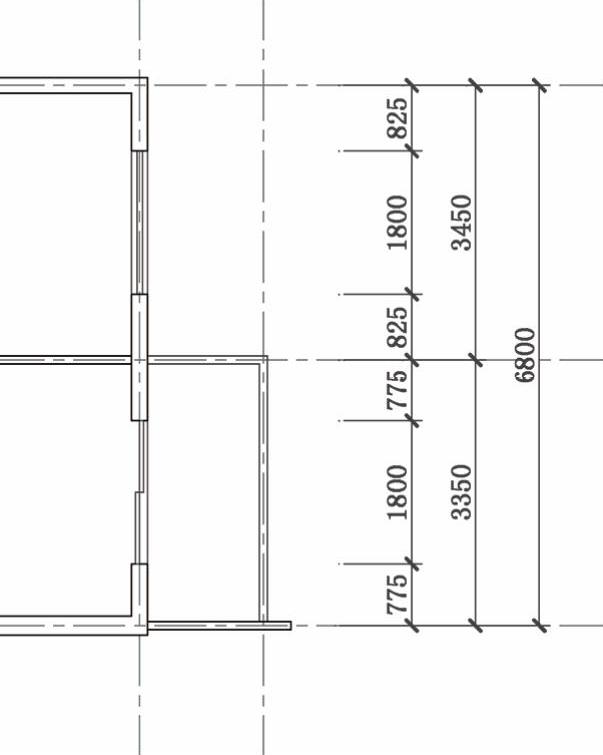

图9-65 尺寸标注

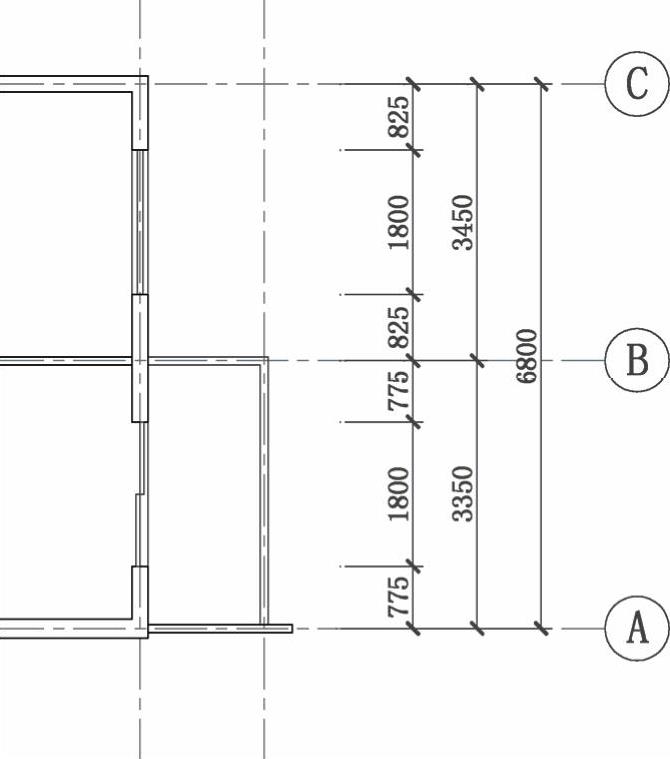

图9-66 轴号标注

提示

按照规范要求，横向轴号用阿拉伯数字1、2、3……标注，纵向轴号用字母A、B、C……标注。

6）采用上述整套尺寸标注方法，将其他方向的轴线尺寸标注完成，结果如图9-67所示。

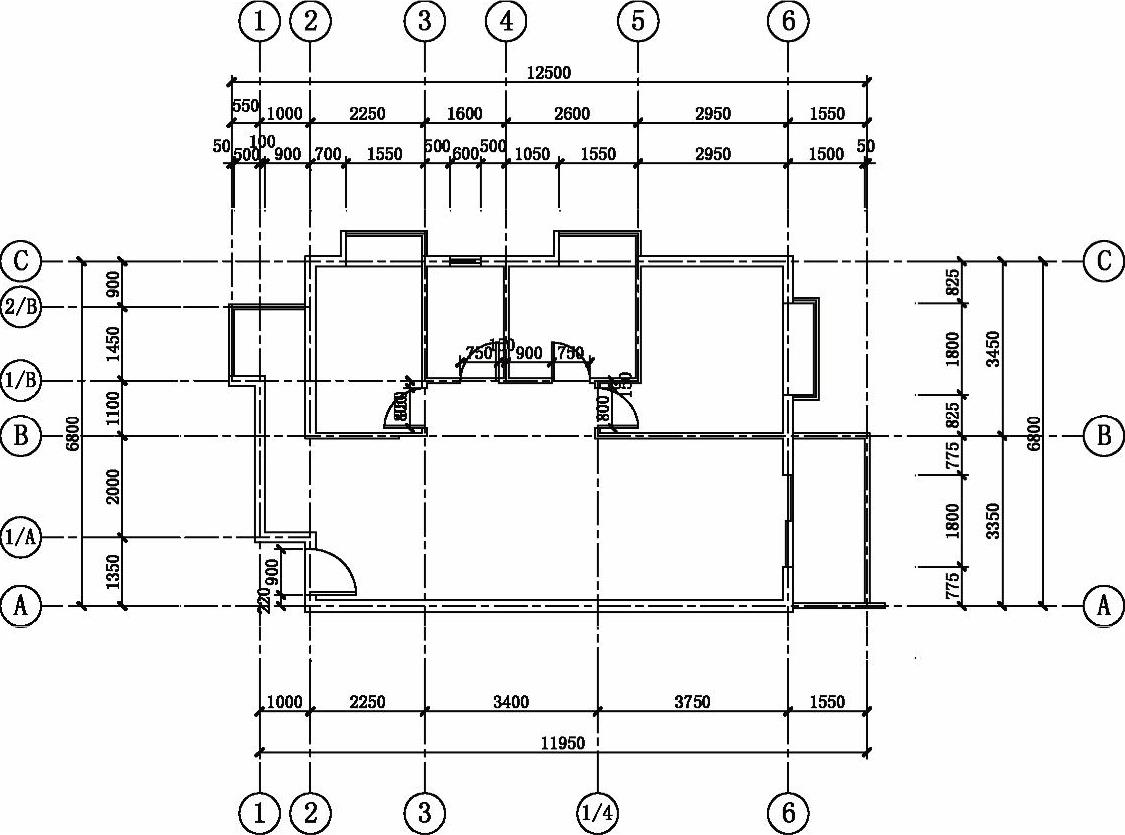

图9-67 尺寸轴号标注
