3.2.8  脸盆的绘制

3.2.8 脸盆的绘制

◎案例：案例\03\洗脸盆.dwg

◎视频：视频\03\洗脸盆的绘制.avi

打开样板文件并另存为新的图形文件，再根据要求绘制洗脸盆。首先绘制圆并进行修剪，再依次绘制矩形作为出水管，两个圆作为冷、热水开关，大圆作为洗脸盆的外轮廓，从而完成整个洗脸盆的绘制，其效果如图3-52所示。

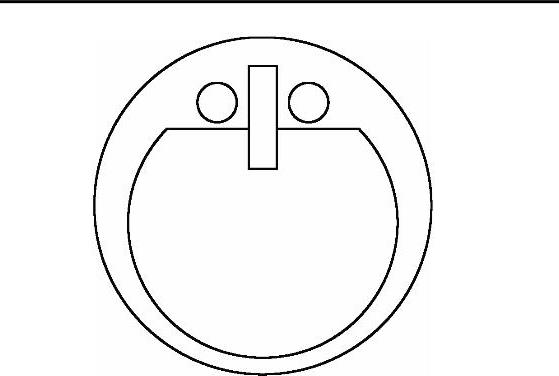

图3-52 洗脸盆效果

1）启动AutoCAD 2014软件，选择“文件|打开”菜单命令，将“案例\03\室内设计样板.dwt”文件打开，再执行“文件|另存为”菜单命令，将其另存为“案例\03\洗脸盆.dwg”文件。

2）执行“圆”命令（C），绘制直径为394的圆。

3）执行“直线”命令（L），过下侧象限点绘制一条水平线段；再执行“偏移”命令（O），将其水平线段向上偏移335。

4）执行“修剪”命令（TR），将多余的圆弧进行修剪和删除，如图3-53所示。

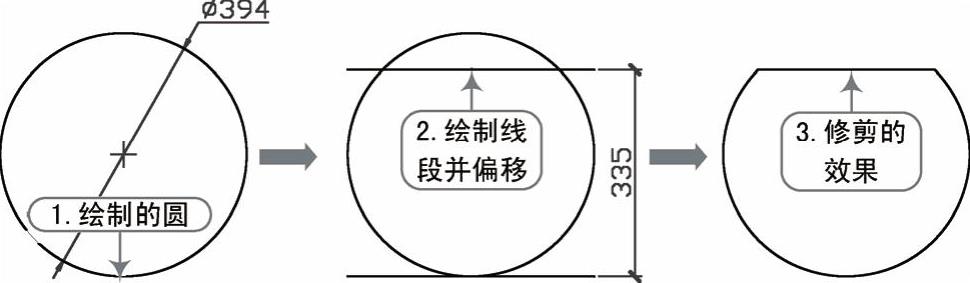

图3-53 绘制的圆并进行修剪

5）执行“矩形”命令（REC），绘制41×150的矩形，并放置在图形对象的中央位置；再执行“修剪”命令（TR），将多余的直线段进行修剪。

6）执行“圆”命令（C），绘制直径为55的圆，将其放置在矩形的左侧；再执行“镜像”命令（MI），将该圆进行水平镜像。

7）执行“圆”命令（C），绘制直径为493的圆，将其放置在相应的位置，从而完成整个洗脸盆的绘制，如图3-54所示。

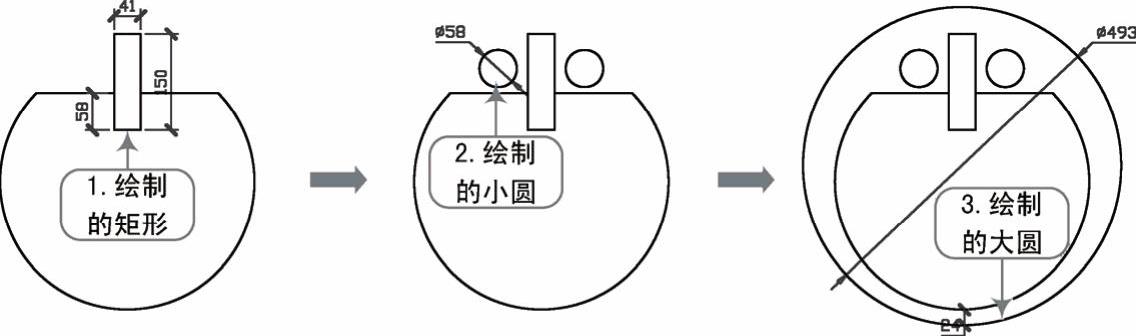

图3-54 绘制的圆并进行修剪

8）执行“基点”命令（BASE），捕捉洗脸盆上侧的限象点作为整个图形的基点，然后按<Ctrl+S>组合键进行保存。
