2.4.9  墙外双扇推拉门图块的绘制

2.4.9 墙外双扇推拉门图块的绘制

◎案例文件：案例\02\墙外双扇推拉门.dwg

◎视频文件：视频\02\墙外双扇推拉门图块的绘制.avi 本实例借助前面绘制的单扇推拉门来完善双扇推拉门的绘制。

1）启动AutoCAD 2014软件，单击“另存为”按钮，将文件另存为“案例\02\墙外双扇推拉门.dwg”文件。

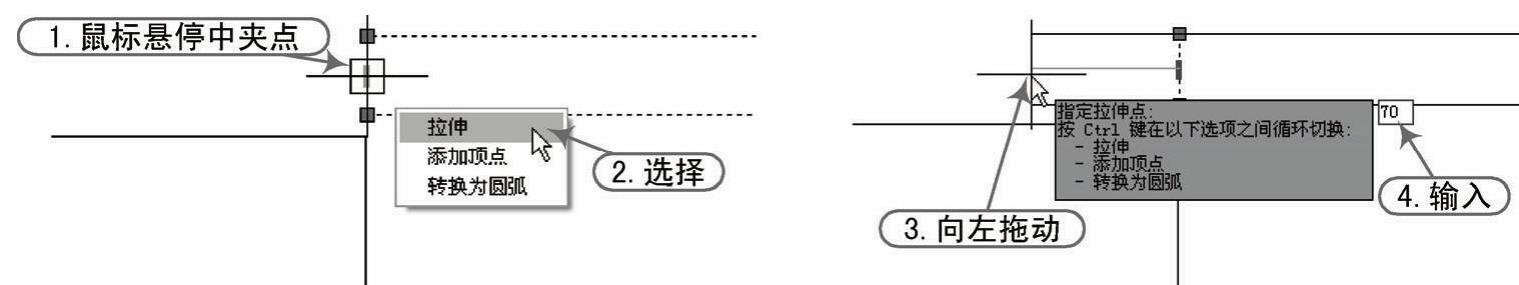

2）在无命令状态下，鼠标拾取以选择矩形，将会出现矩形的夹点状态，鼠标悬停在左垂直边的中间夹点，将显示夹点编辑功能菜单，选择“拉伸”项，然后鼠标在正交模式下向左拖动，在动态输入框内输入“70”，按空格键确定，则将矩形左侧拉长70，如图2-70所示。

图2-70 夹点拉伸操作

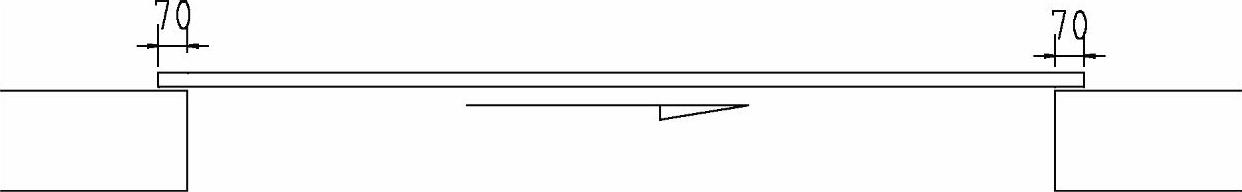

3）根据同样的方法，将矩形右侧拉长70，效果如图2-71所示。

图2-71 拉长矩形

4）执行“直线”命令（L），捕捉矩形水平边中点绘制一条垂直中线；再执行“移动”命令（M），将箭头移动到右侧，如图2-72所示。

图2-72 移动箭头

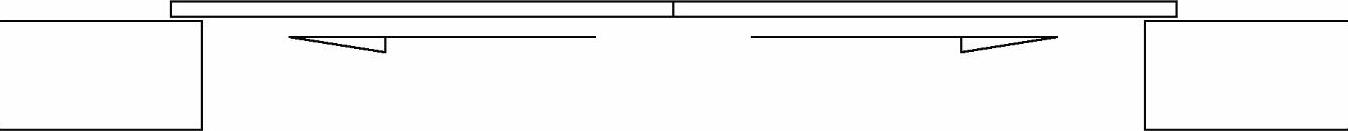

5）执行“镜像”命令（MI），将箭头以垂直中线为轴线镜像到左侧，效果如图2-73 所示。

图2-73 镜像箭头

提示

门的洞口尺寸以300为扩大模数，可以组合成各种规格。其中考虑到人体尺寸，个别单扇门可不以300为模数。

门洞口的宽度：700、800、900、1000（单扇门），1200、1500、1800（双扇门），2400、3000、3300、3600（四扇门）。

门洞口的宽度分为两类，有腰窗门洞高度为2400、2700、3000、3300……；无腰窗门洞高度为2000、2100、2200。
