8.4.1  复制图形

1）正常启动AutoCAD 2014软件，单击工具栏上的“新建”按钮，打开“选择样板”对话框，然后选择“建筑详图”样板文件。

2）选择“文件|另存为”菜单命令，打开“图形另存为”对话框，将文件另存为“案例\08\楼梯平面详图.dwg”图形文件。

3）参照楼梯剖面详图中文字样式、尺寸标注样式的设置，设置相关参数。

4）打开文件“案例\05\建筑平面图.dwg”，选择“编辑|复制”菜单命令，选取图8-82所示的虚线图形后，按<Enter>键结束命令。

5）在图形文件“案例\08\楼梯平面详图.dwg”绘图区内的任意位置单击鼠标右键，弹出快捷菜单选择“粘贴”命令，然后选取插入点把图形复制到相应位置，如图8-83所示。

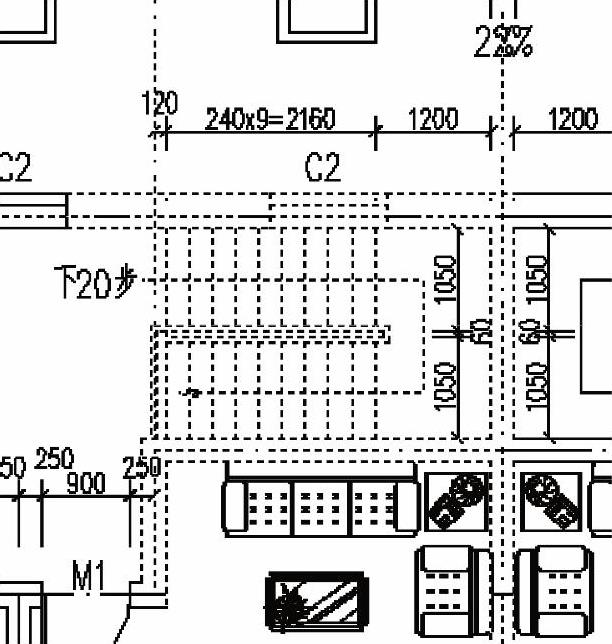

图8-82 复制对象的选择

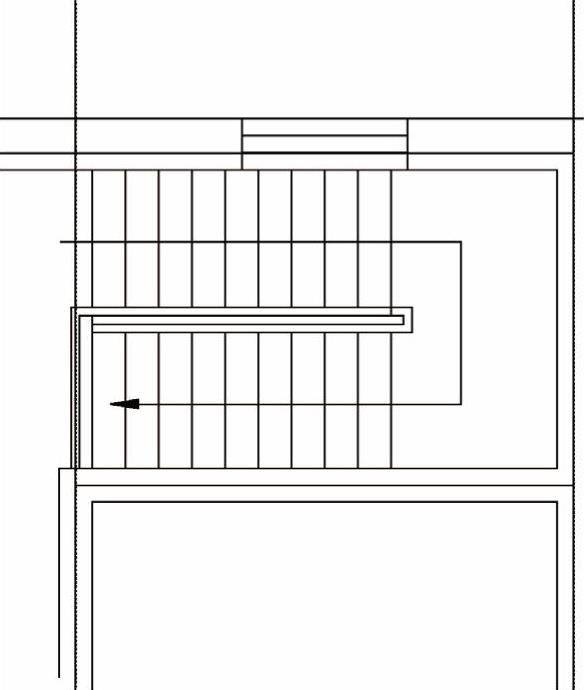

图8-83 图形的复制
