9.3.4  绘制门窗

9.3.4 绘制门窗

绘制门窗之前要确定门窗洞口的位置，然后加入相应尺寸的门窗。洞口定位时，常以临近的墙体或轴线作为距离参照。以客厅窗洞为例，洞口宽度为1800，位于该段墙体的中部，洞口两侧剩余轴线的宽度为775。

1）将“墙体”层置为当前层，用“偏移”命令将户型下侧第一根轴线向上偏移出两根新的轴线，偏移尺寸依次为775、1800。

2）用“修剪”命令将两根轴线间的墙线剪掉，把两根轴线更改为“墙体”图层线型，然后用“修剪”命令将延伸至外墙的两根轴线打断，如图9-56和图9-57所示。

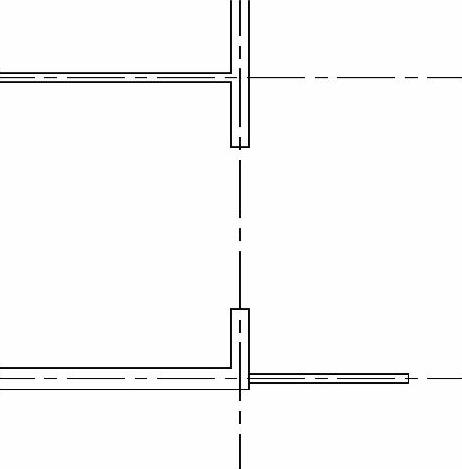

图9-56 洞口绘制1

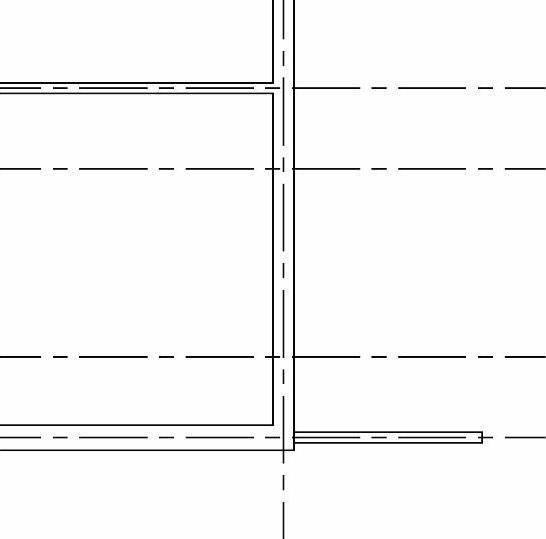

图9-57 洞口绘制2

3）参照原始平面图中提供的尺寸将余下的门窗洞口画出来，如图9-58所示。

提示

确定门窗洞口的画法多种多样，本图画法只是其中一种，读者可以灵活处理。

4）单击“图层”工具栏的“图层控制”下拉列表框，选择“门窗”图层作为当前图层。

提示

对于门窗，可以制作图块并给出相应的比例缩放，放置到具体的门洞处。放置时须注意门的开启方向；方向不正确时，可用“镜像”和“旋转”命令进行调整。如果不利用图块，可以直接绘制门窗并复制到各个洞口上去。其中窗户也可以直接在窗洞上绘制，并非一定要采用图块插入的方式具体方法为：首先在一个窗洞上绘制出窗图例，然后复制到其他洞口上，在窗宽不相等时，用“拉伸”命令进行处理，结果如图9-59所示。

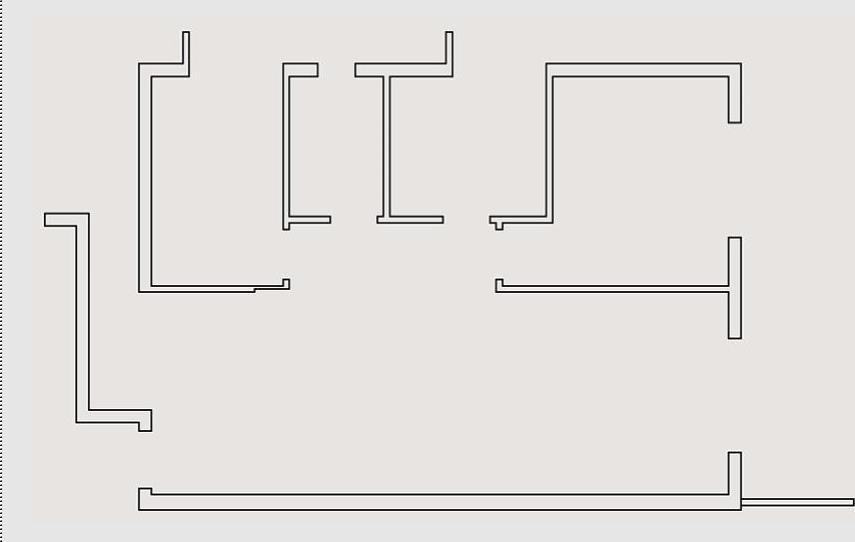

图9-58 门窗洞口

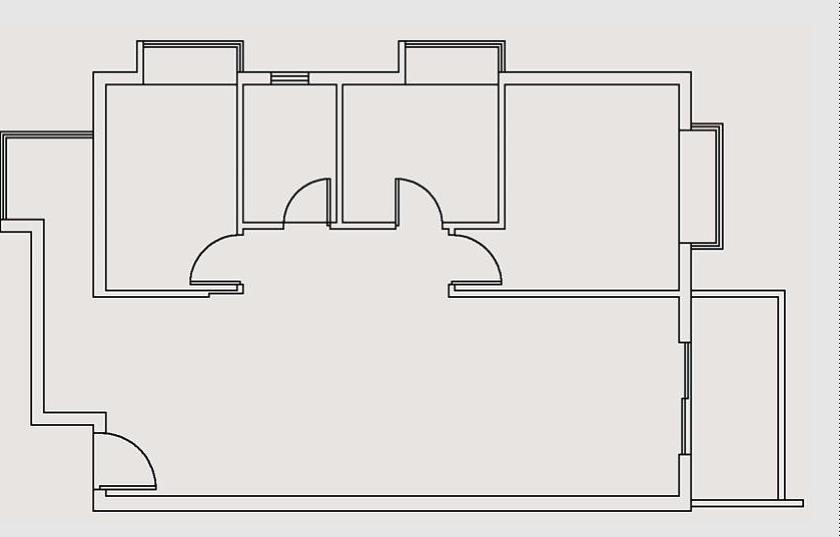

图9-59 门窗绘制
