2.4.14  顶层楼梯图块的绘制

2.4.14 顶层楼梯图块的绘制

◎案例文件：案例\02\顶层楼梯.dwg

◎视频文件：视频\02\顶层楼梯图块的绘制.avi 顶层楼梯的绘制同样是借用中间层楼梯平面图作修改而成的，其操作步骤如下。

1）在AutoCAD 2014环境中，单击“打开”按钮，将“案例\02\中间层楼梯.dwg”文件打开，如图2-100所示；再单击“另存为”按钮，将文件另存为“案例\02\顶层楼梯.dwg”文件。

2）执行“删除”命令（E），将上梯段的箭头指引符号、文字和转折线删除，如 图2-101所示。

3）执行“合并”命令（J），分别将中间断开的线段结合，效果如图2-102所示。

图2-100 打开中间层楼梯

图2-101 删除相应图形

图2-102 合并线段

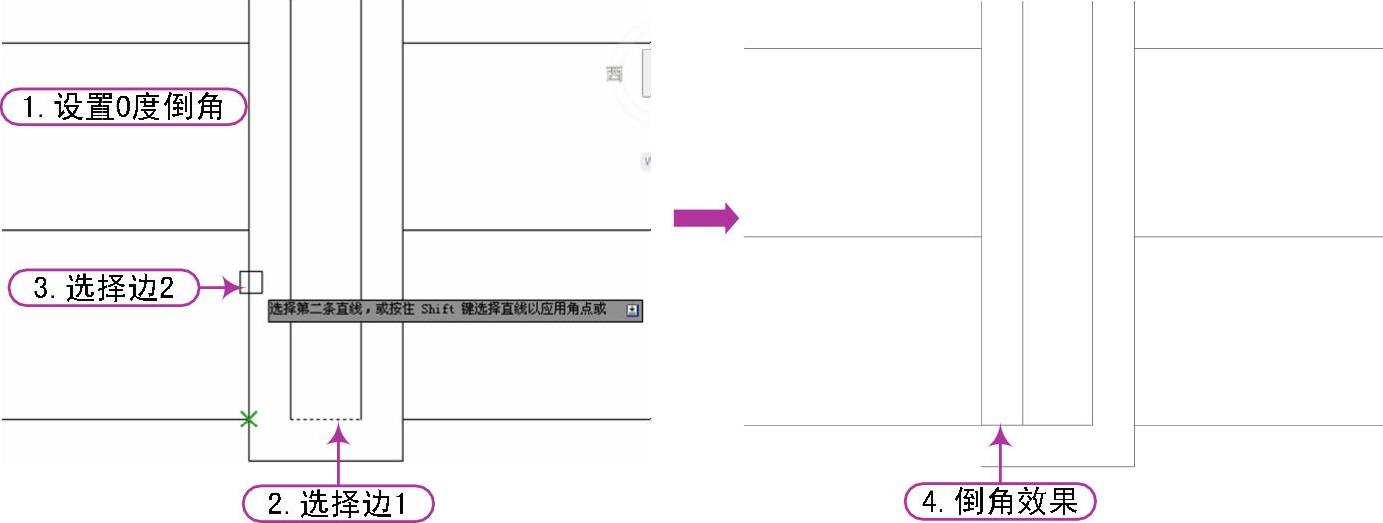

4）执行“倒角”命令（CHA），或者在“修改”面板中单击“倒角”按钮。对相应边进行0°倒角处理，如图2-103所示。

图2-103 倒角操作

5）按空格键重复命令，同样再选择第一边和第二边进行倒角处理，如图2-104所示，以完成顶层楼梯的绘制。

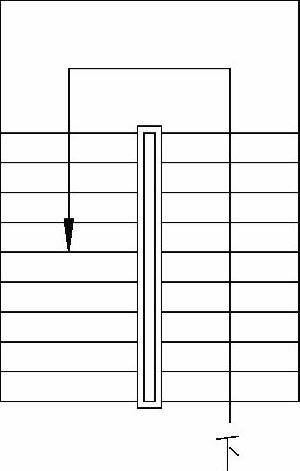

图2-104 倒角操作
