4.2  实例精解—办公楼建筑总平面图的绘制

◎案例：视频\05\办公楼建筑总平面图的绘制.avi

◎案例：案例\04\办公楼建筑总平面图.dwg

因为在前面已经针对建筑样板文件的创建方法进行了讲解，所以在绘制本章办公楼总平面图前，可以调用事先准备好的“建筑总平面图.dwt”样板文件，然后再将它另存为“办公楼建筑总平面图.dwg”文件；但是每一张建筑总平面图相关的设施、绘图比例等不尽相同，所以，需要进行调整相关的设置；当绘图环境调整之后，便可以绘制辅助线轴网，再绘制新建建筑物轮廓，然后绘制其附属设施和绿化、道路填充等，最后进行文字、尺寸和图名的标注，所绘制的办公室建筑总平面的效果如图4-7所示。

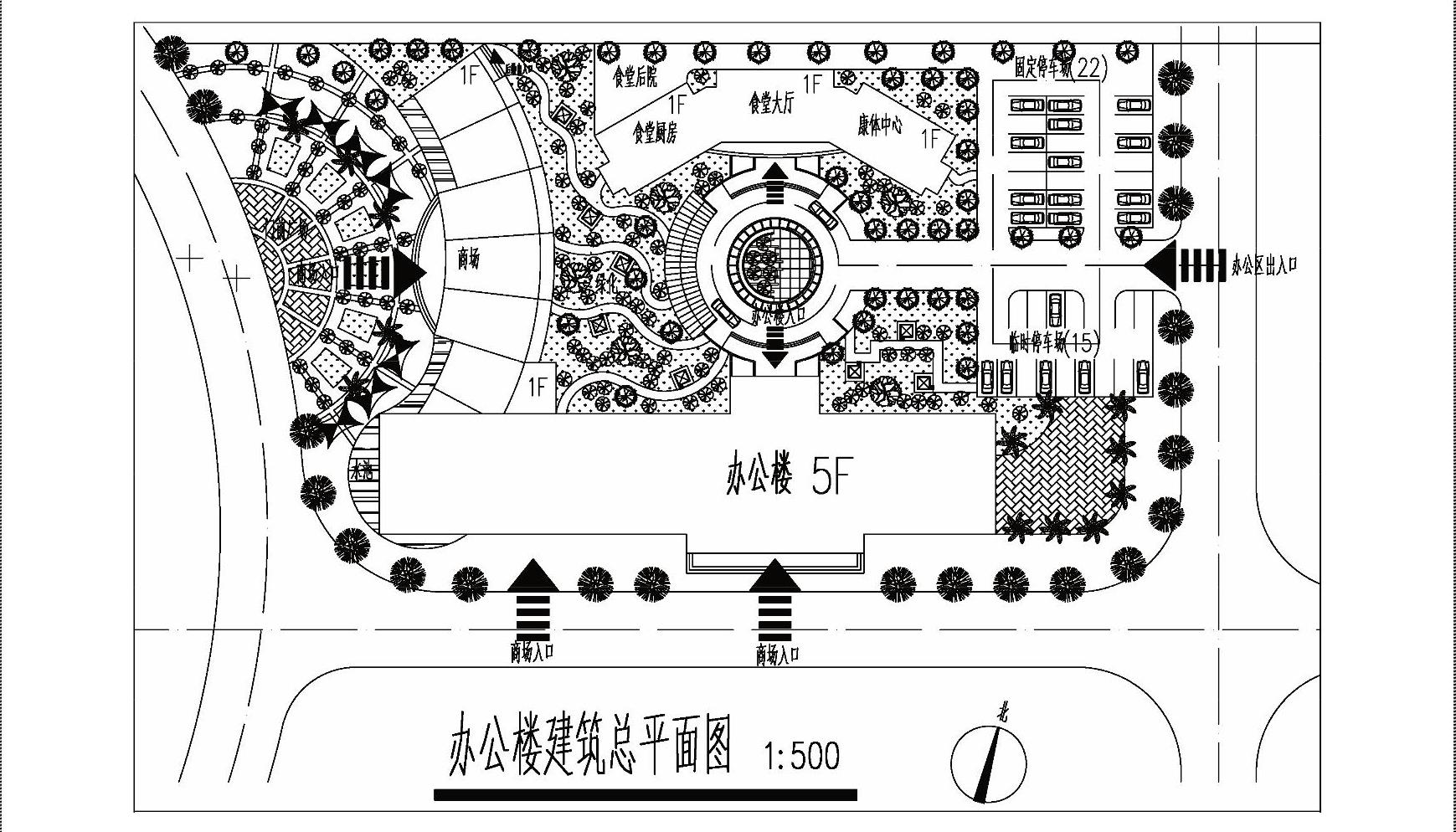

图4-7 办公楼建筑总平面图
