6.2.9  尺寸标注

同样，建筑立面图也需要进行相应的尺寸标注，从而确定房屋开间的宽度。

1）单击“图层”工具条的“图层控制”下拉列表框，打开“轴线”层，并将“标注”层置为当前层。

2）用鼠标右击工具栏，选择“标注”项，在屏幕上显示“标注”工具栏。

3）在“标注”工具栏中，单击“标注控制”下拉列表框，将“建筑立面标注”样式设置为当前。

4）单击“标注”工具栏上的“线性标注”按钮，捕捉1号竖直辅助线与地坪线的交点为起点，捕捉2号竖直辅助线与地坪线的交点为第二条尺寸界线的起点，然后将光标移动到适当位置完成线性标注。

5）单击“标注”工具栏上的“连续标注”按钮，依次选择其他竖直辅助线与地坪线的交点为第二条尺寸界线的终点，按<Enter>键完成连续标注。

6）利用“线性标注”命令，以左侧的竖直轮廓线与地坪线的交点为起点，以右侧的竖直轮廓线与地坪线的交点为第二条尺寸界线的起点，然后将光标移动到适当位置完成总水平尺寸的标注，标注完成的效果如图6-94所示。

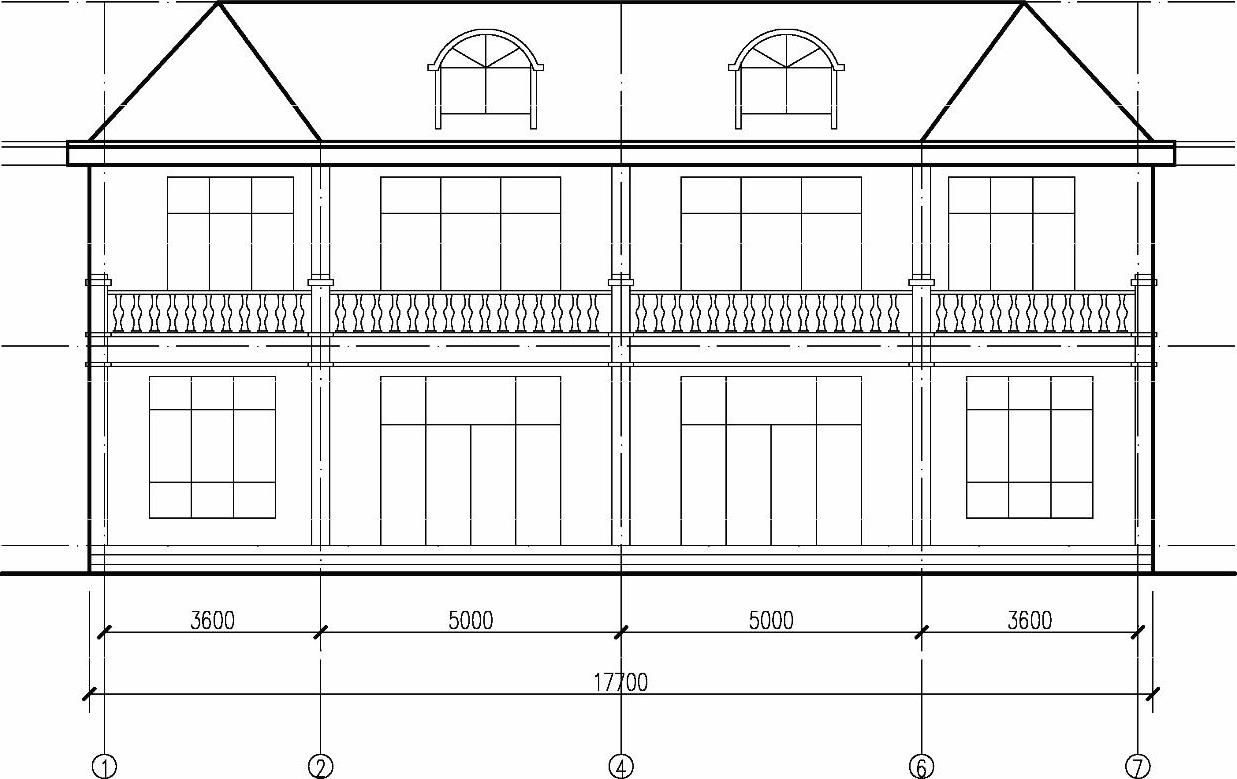

图6-94 尺寸标注
