9.6.4 细化顶棚及布置立面筒灯
在轮廓绘制中，吊顶只是绘出了高度位置，在这里需要进行细化处理。参照“平面布置图”中顶棚绘制位置，通过辅助线在立面上确定出顶棚细部。

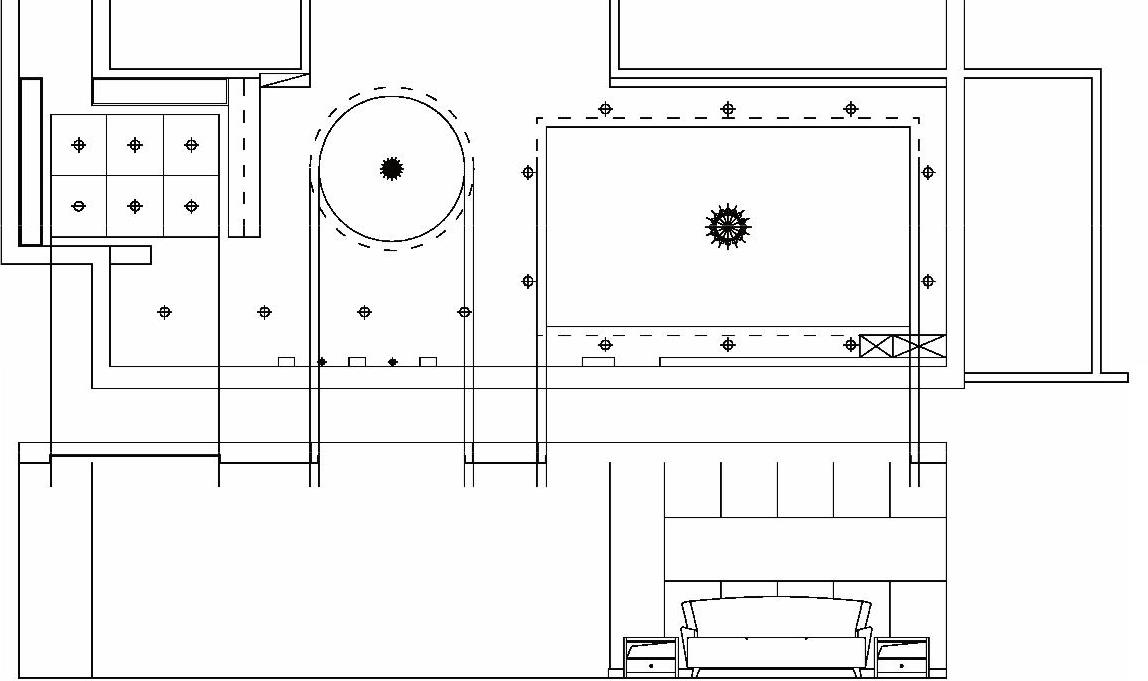

1）在立面上绘制出顶棚细部，如图9-146所示。
图9-146 细化顶棚1

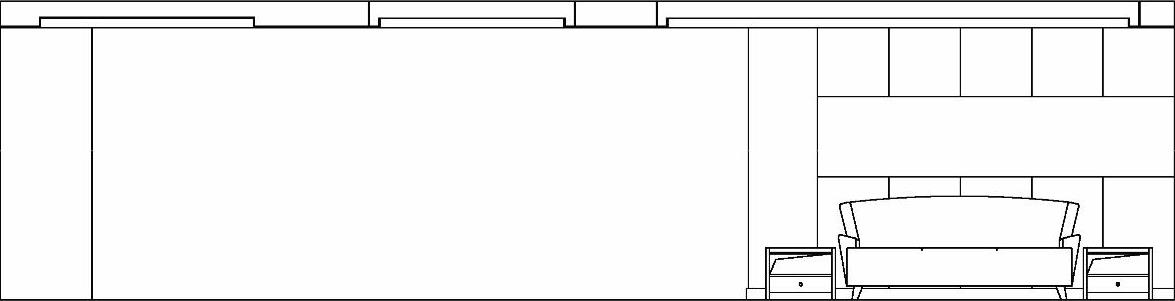

2）把辅助线删掉，添加顶棚看见线，这样顶棚就绘制完成了，如图9-147所示。
图9-147 细化顶棚2
提示
参照“平面布置图”中灯具的布置位置，通过辅助线在立面上确定出灯具位置。

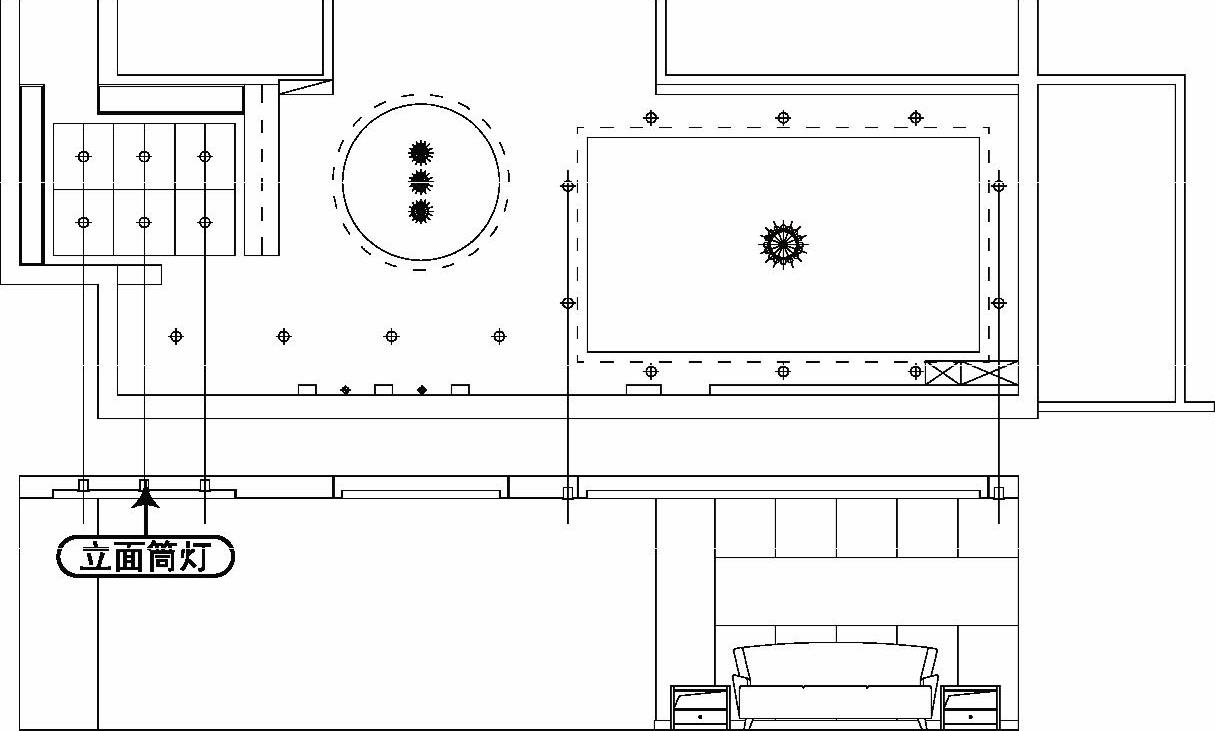

3）执行“插入块”命令（I），选择“案例\09\图块\立面筒灯.dwg”图块文件，插入到图9-148所示的位置。
图9-148 插入筒灯

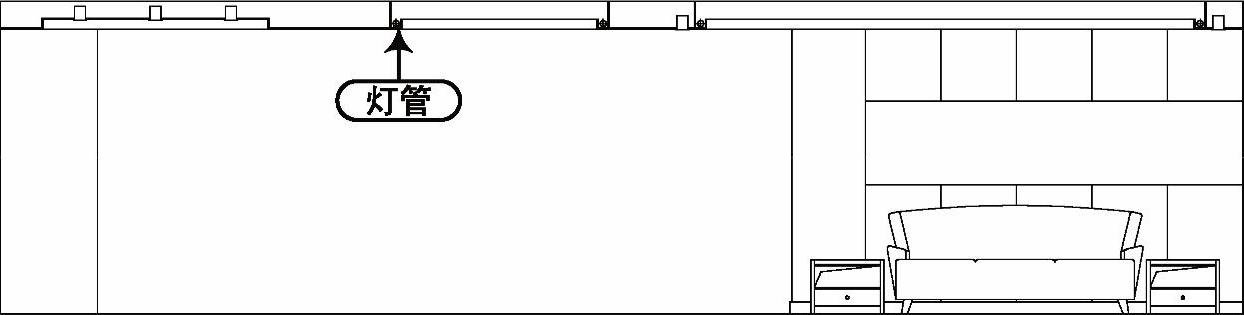

4）把辅助线删掉，使用“修剪”命令（TR）对筒灯下面的天花进行修剪，在需要加入灯管的位置插入“灯管”图块，结果如图9-149所示。
图9-149 修剪并插入“灯管”图块
