3.3.2  命令详解──矩形

3.3.2 命令详解──矩形

【执行方式】

面板：在“绘图”面板中单击“矩形”按钮。

菜单栏：选择“绘图|矩形”命令。

命令行：在命令行中输入或动态输入“rectangle”命令（快捷键“REC”）。

【操作步骤】

执行“矩形”命令后，根据命令行提示进行操作，即可绘制一个矩形，如图3-65所示。

图3-65绘制的矩形

【选项说明】

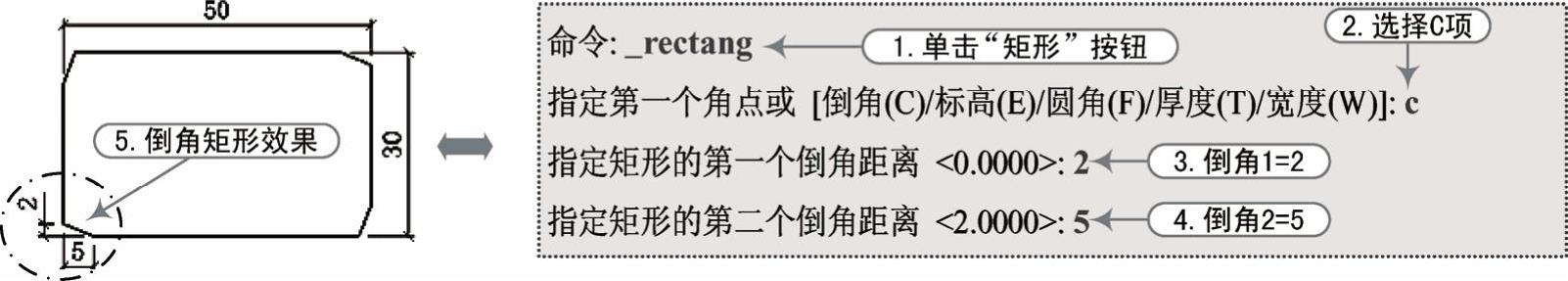

1）倒角（C）：指定矩形的第一个倒角距离和第二个倒角距离，如图3-66所示。

图3-66 绘制的倒角矩形

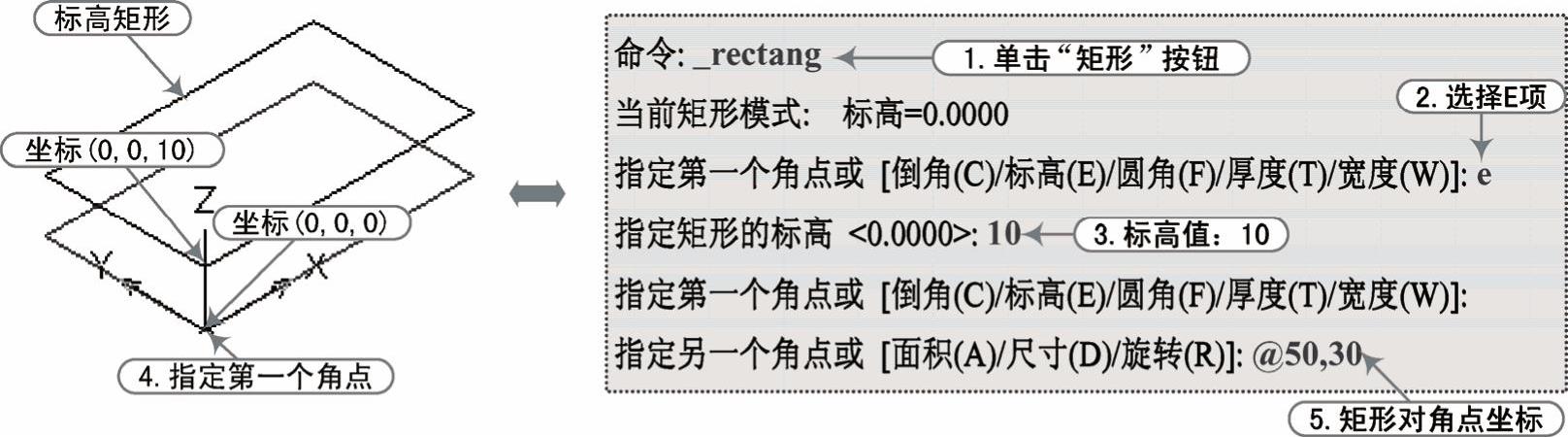

2）标高（E）：指定矩形距XY平面的高度，如图3-67所示。

图3-67 绘制的标高矩形

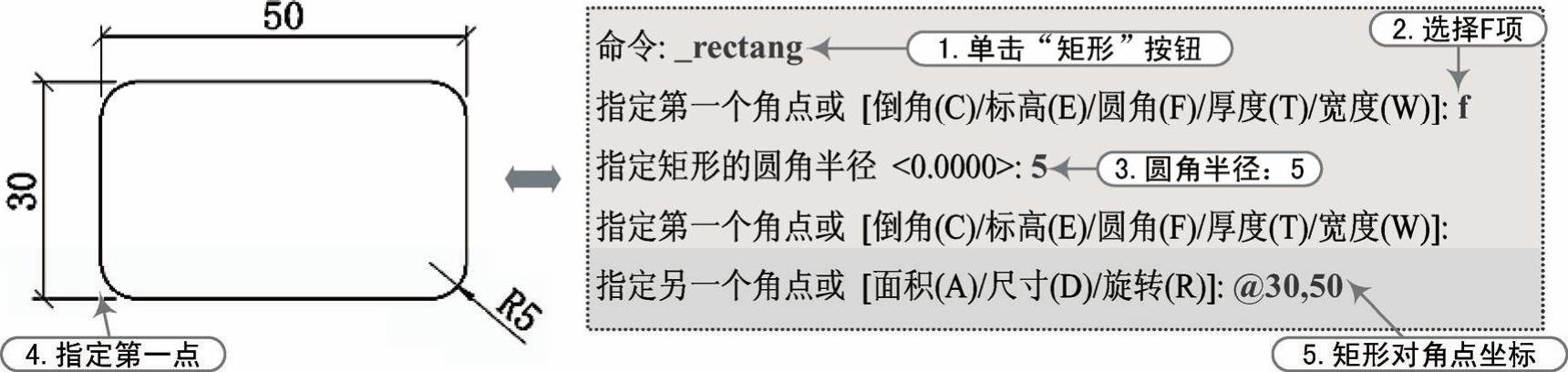

3）圆角（F）：指定带圆角半径的矩形，如图3-68所示。

图3-68 绘制的圆角矩形

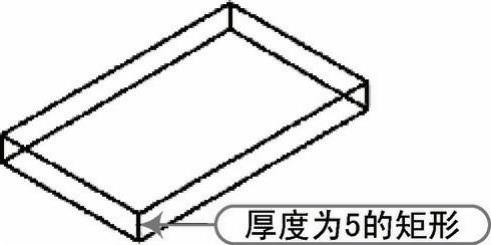

4）厚度（T）：指定矩形的厚度，如图3-69所示。

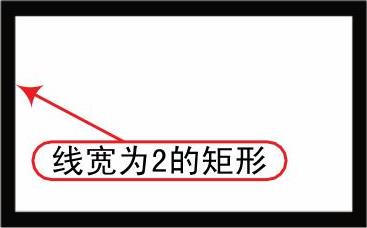

5）宽度（W）：指定矩形的线宽，如图3-70所示。

6）面积（A）：通过指定矩形的面积来确定矩形的长或宽。

图3-69 绘制的矩形厚度

图3-70 绘制的矩形宽度

7）尺寸（D）：通过指定矩形的宽度、高度和矩形另一角点的方向来确定矩形。

8）旋转（R）：通过指定矩形旋转的角度来绘制矩形。
