1.7.7  AutoCAD编辑标注对象

1.7.7 AutoCAD编辑标注对象

在AutoCAD中，可以对已标注对象的文字、位置及样式等内容进行修改，而不必删除所标注的尺寸对象再重新进行标注。

1.编辑标注文字（）

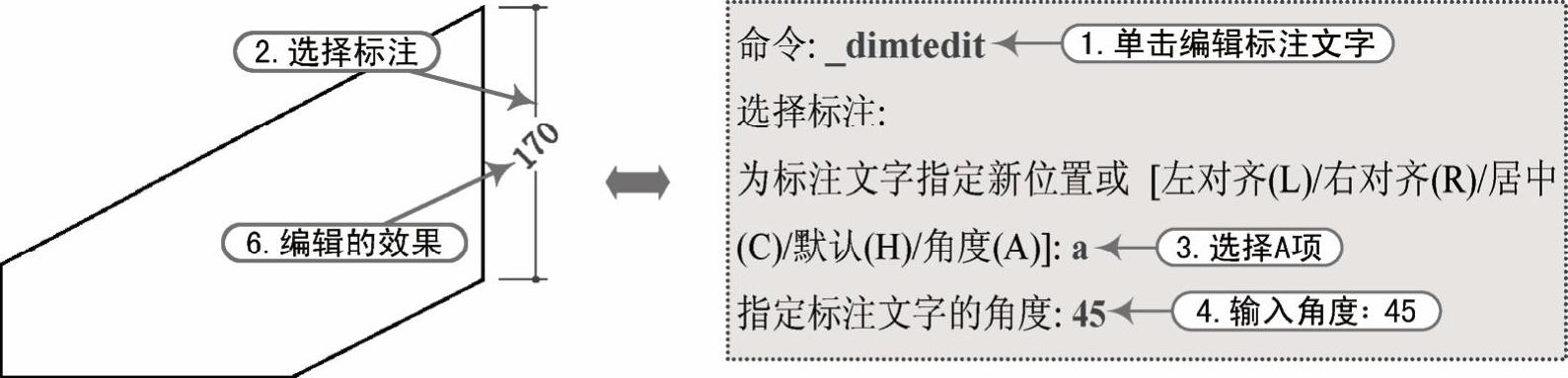

在“标注”工具栏单击“编辑标注文字”按钮，可以修改尺寸文本的位置、对齐方向及角度等，编辑标注文字的方法和效果如图1-55所示。

图1-55 编辑标注文字的方法和示例

2.编辑标注对象（）

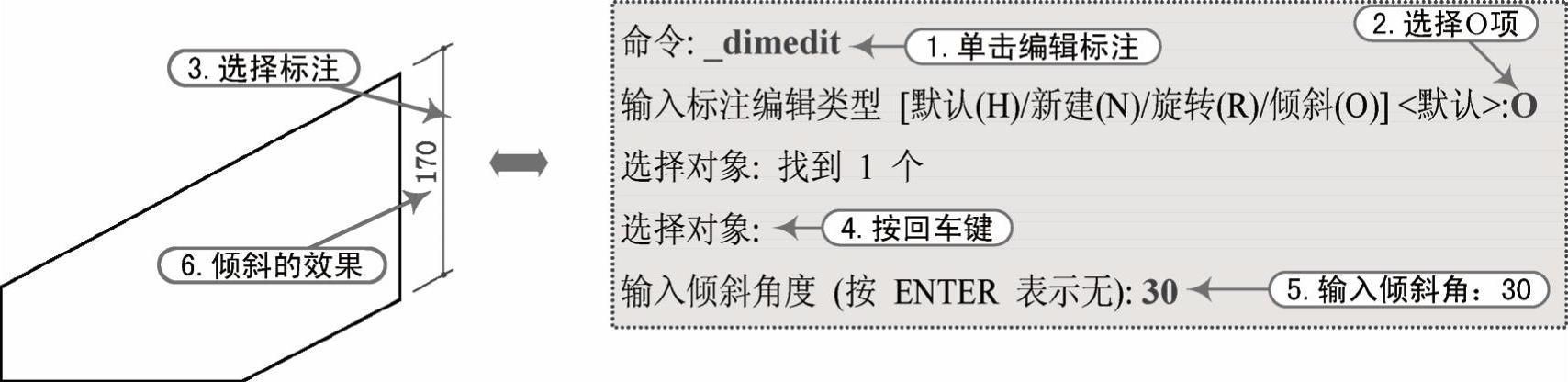

在“标注”工具栏单击“编辑标注”按钮，该命令可以修改尺寸文本的位置、方向、内容及尺寸界线的倾斜角度等，其编辑标注的方法和效果如图1-56所示。

图1-56 编辑标注的方法和示例

3.通过特性来编辑标注

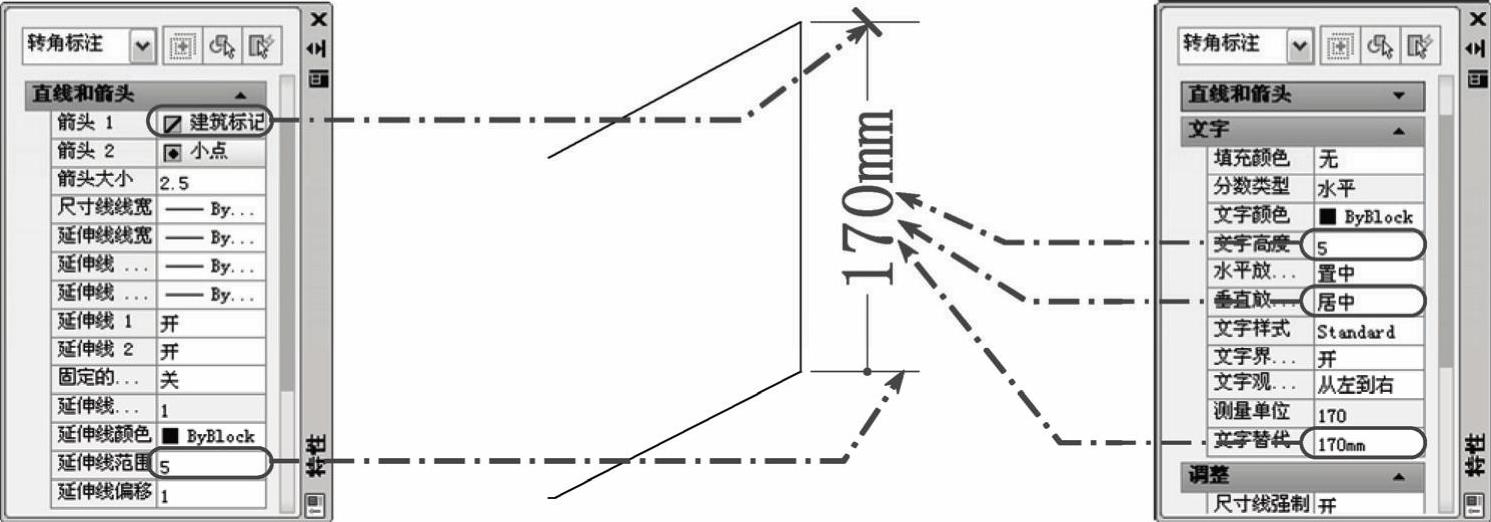

在“标准”工具栏中单击“特性”按钮，或者按<Ctrl+1>组合键，可以更改选择对象的一些属性。同样，如果要编辑标注对象，单击“特性”按钮将打开“特性”面板，可以更改标注对象的图层对象、颜色、线型、箭头、文字等内容，如图1-57所示。

图1-57 通过特性来编辑标注
