10.4.3  排水管线的绘制

10.4.3 排水管线的绘制

布置好相关的排水设备后，接下来绘制对应的排水管线连接排水设备。

1）在“图层”面板的图层下拉列表框中，选择“排水管线”图层为当前图层。

2）执行“多段线”命令（PL），设置全局宽度为“50”，分别从两个室外水井处引入连接至各用水设备排水点的管线，如图10-79所示。

图10-79 绘制排水管线

提示

“排水管线”图层设置的线型为虚线“DASHED”，若绘制出的多段线为实线，可按照如下方法调整线型的比例，使虚线显示出来。

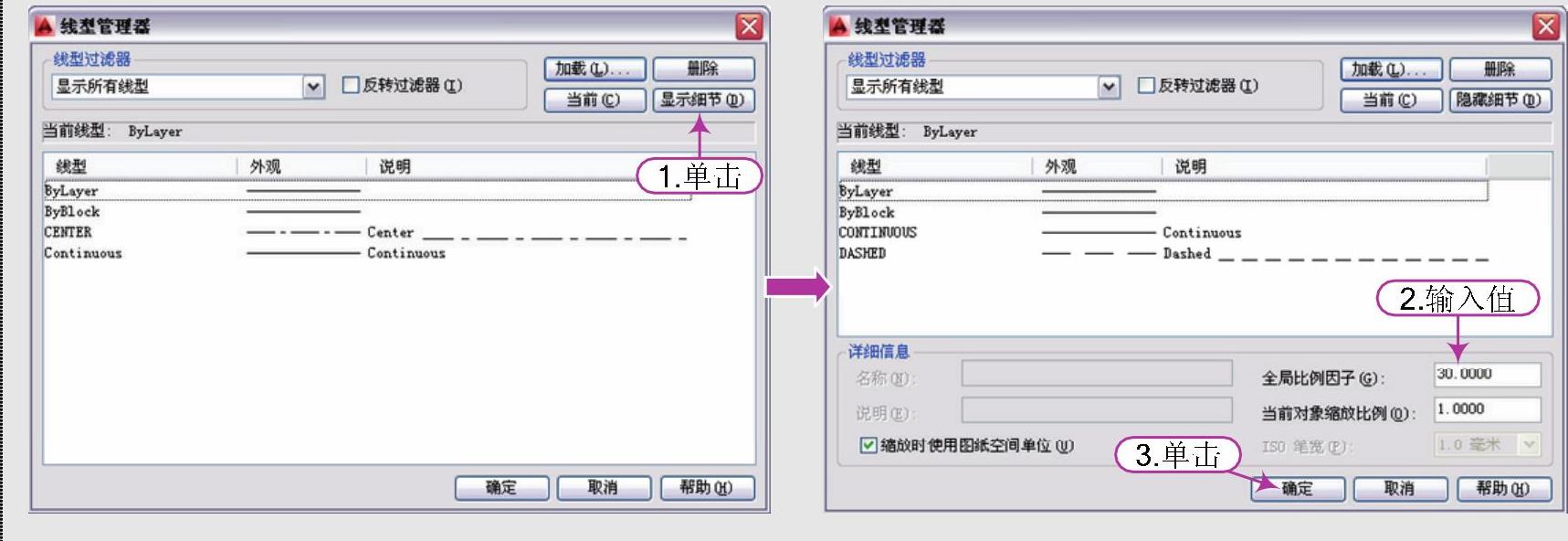

执行“格式|线型”菜单命令（或者“线型比例（LTS）”快捷命令），弹出“线型管理器”对话框，单击“显示细节”按钮，然后在“全局比例因子”输入框中输入“30”，如图10-80所示。

图10-80 设置全局比例因子

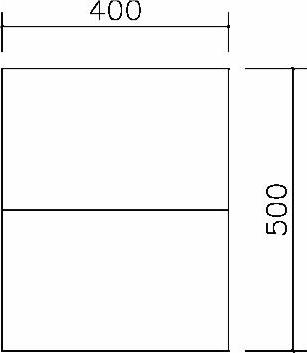

3）绘制“隔油池”图例，执行“矩形”命令（REC），绘制400×500的矩形；执行“直线”命令（L），连接垂直边中点绘制一条水平线，如图10-81所示。

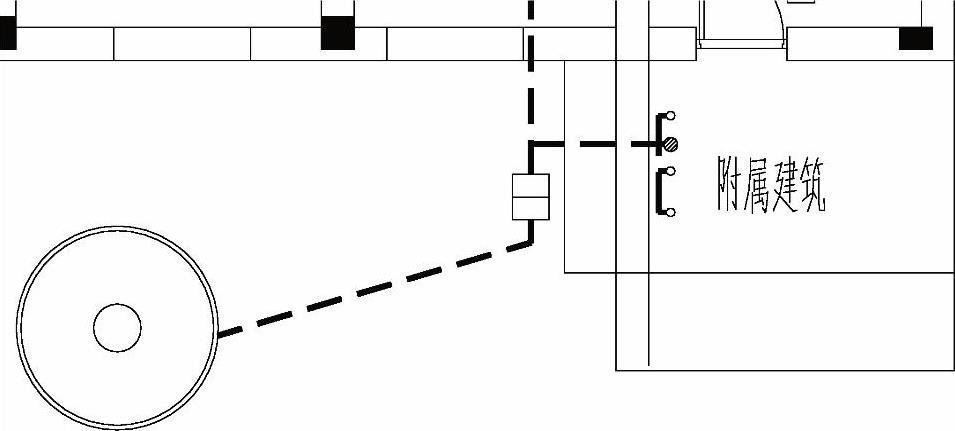

4）执行“移动”命令（M），将隔油池移动到由污水井引入的主管上，并修剪掉隔油池内多余的多段线，如图10-82所示。

图10-81 绘制隔油池

图10-82 移动隔油池到管线上
