6.2.11  进行文字标注

建筑立面图中的文字主要用于说明立面材料、装饰及其做法。

1）单击“图层”工具条的“图层控制”下拉列表框，将“文字”层置为当前层。

2）利用“直线”命令绘制文字说明的引出线，引出线的绘制效果如图6-102所示。

图6-102 引出线的绘制

3）选择“格式|文字样式”菜单命令，打开“文字样式”对话框，选取“图内说明”，单击“置为当前”按钮，然后单击“关闭”按钮完成当前文字样式的设定。

4）选择“绘图|文字|单行文字”菜单命令，或输入“TEXT”命令，创建单行文字。在“指定文字的起点”状态下，拾取绘图区内需要输入文字的点作为起点，在“指定文字旋转角度”状态下按<Enter>键选择默认角度0，然后在显示的小方框内输入文字，输入完毕后单击鼠标左键完成本次输入。在另一个位置再次单击左键可以再次输入文字，直到最后一个文字输入完毕按<Esc>键退出命令。若文字位置不合适，可利用“移动”命令将其移动到合适的位置，文字创建效果如图6-103所示。

5）将当前文字样式设置为“图名”，利用“单行文字”命令在图形下部书写图名“南立面图”。然后将当前文字样式设置为“标高文字”，在“南立面图”的左侧创建图形比例“1∶50”。

6）利用“多段线”命令绘制下画线，线宽设置为“50”，长度与图名长度大体相同，最终绘制结果如图6-6所示。

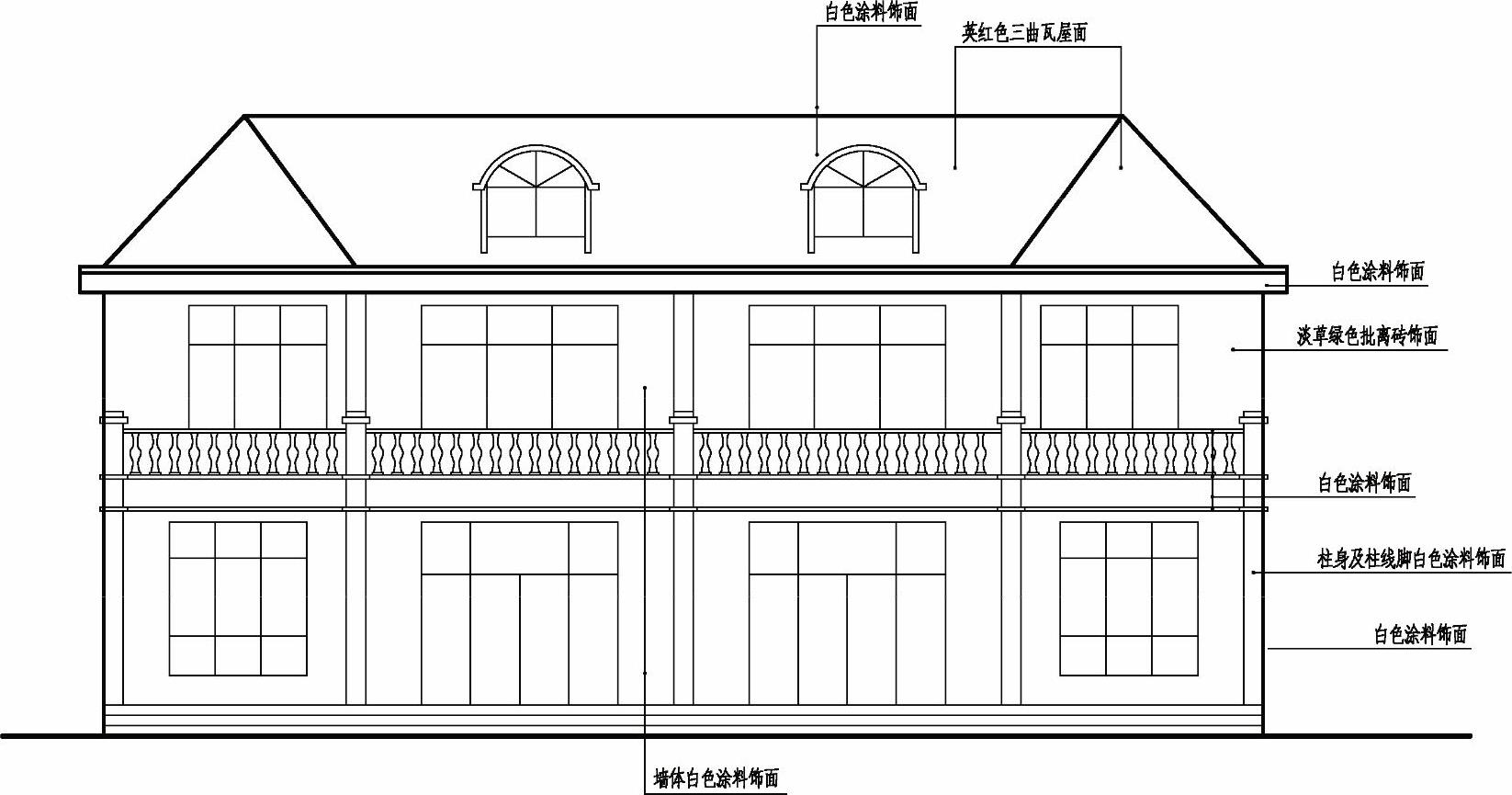

图6-103 文字的书写
