10.3.1  给水系统图的创建

在绘制该四层教学楼给水系统图之前，首先应设置其绘图环境，包括新建图层、文字样式等。

1）正常启动AutoCAD 2014软件，系统自动创建空白文件，单击“另存为”按钮，将文件另存为“案例\10\教学楼给水系统图.dwg”文件。

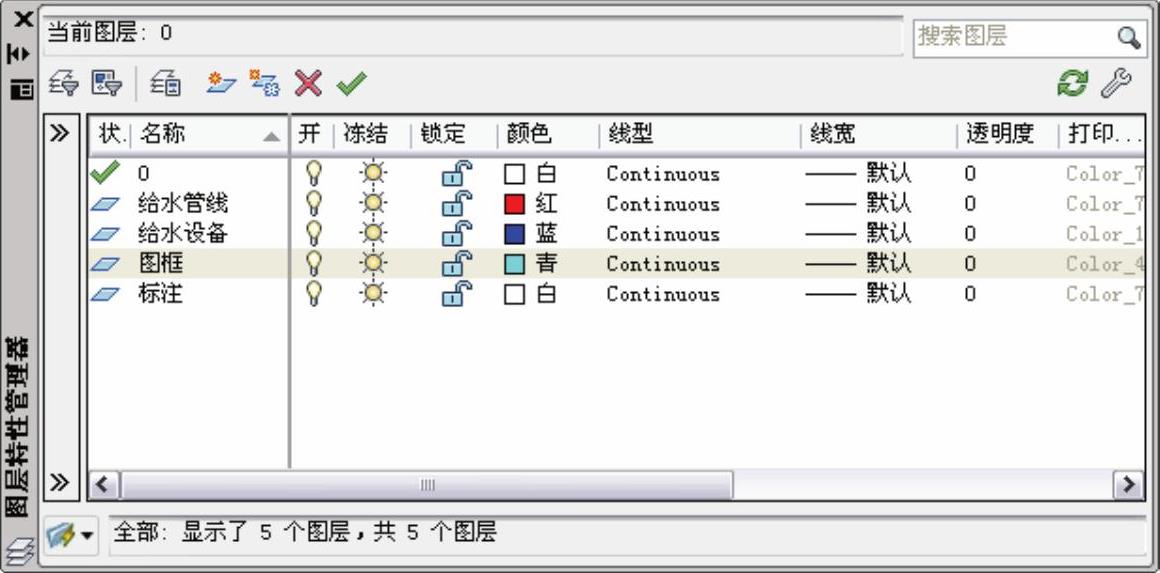

2）执行“图层特性管理”命令（LA），新建图10-29所示的图层。

图10-29 新建图层

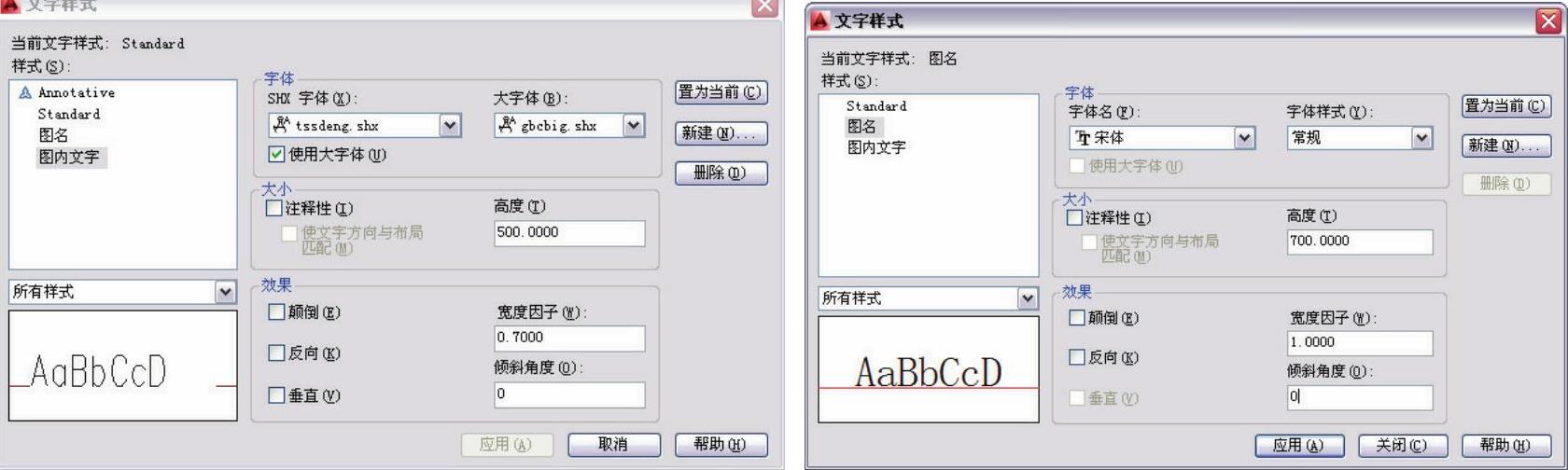

3）执行“文字样式”命令（ST），在打开的“文字样式”对话框中建立“图名”和“图内文字”文字样式，并设置相应的字体、高度、宽度因子等，如图10-30所示。

图10-30 建立文字样式
