1.7.6  AutoCAD半径、直径及引线标注

1.7.6 AutoCAD半径、直径及引线标注


依次选择“标注|半径”菜单命令(DRA),或在“标注”工具栏中单击“半径”按钮978-7-111-47644-3-Chapter01-108.jpg,可以标注圆和圆弧的半径,并且带有半径符号(R)的标注数值。其标注方法和效果如图1-53所示。

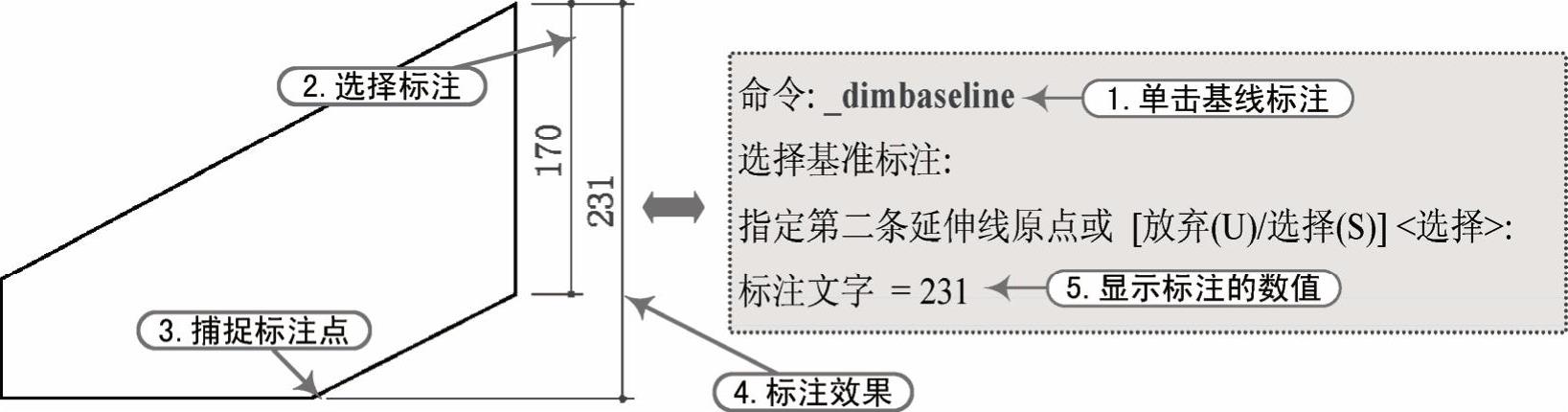

图1-52 基线标注方法和示例

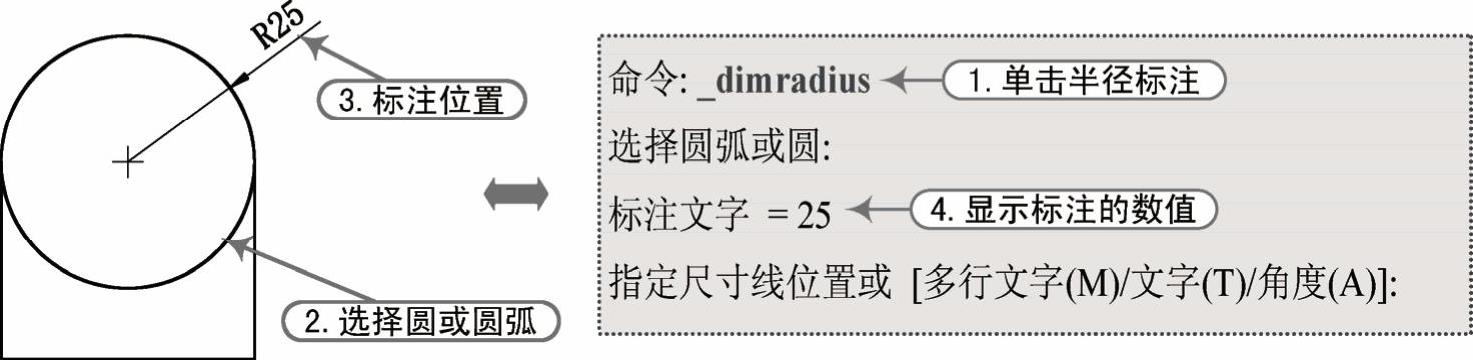

图1-53 半径标注方法和示例


依次选择“标注|折弯”菜单命令,或在“标注”工具栏中单击“折弯”按钮978-7-111-47644-3-Chapter01-112.jpg,可以折弯标注圆和圆弧的半径。它与半径标注方法基本相同,但需要指定一个位置代替圆或圆弧的圆心。


依次选择“标注|直径”菜单命令(DDI),或在“标注”工具栏中单击“直径”按钮978-7-111-47644-3-Chapter01-114.jpg,可以标注出带有直径符号(Ф)的标注数值,其标注方法和效果如图1-54所示。

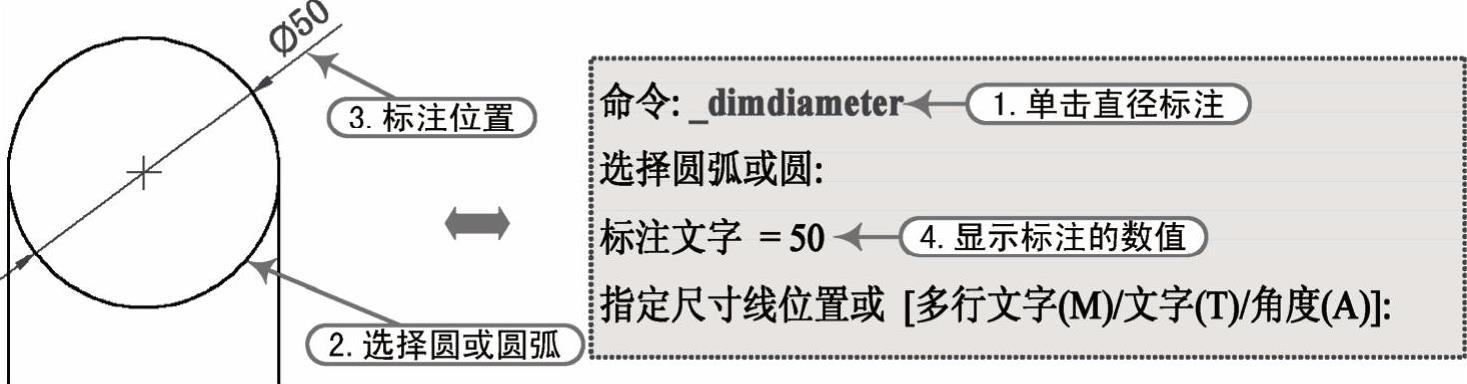

图1-54 直径标注方法和示例
