1.8  专业讲解—建筑物的基本结构

建筑物由基础、墙或柱、楼地层、屋顶和楼梯等主要部分，以及门窗、采光井、散水、勒脚和窗帘盒等附属部分组成，如图1-58～图1-61所示。

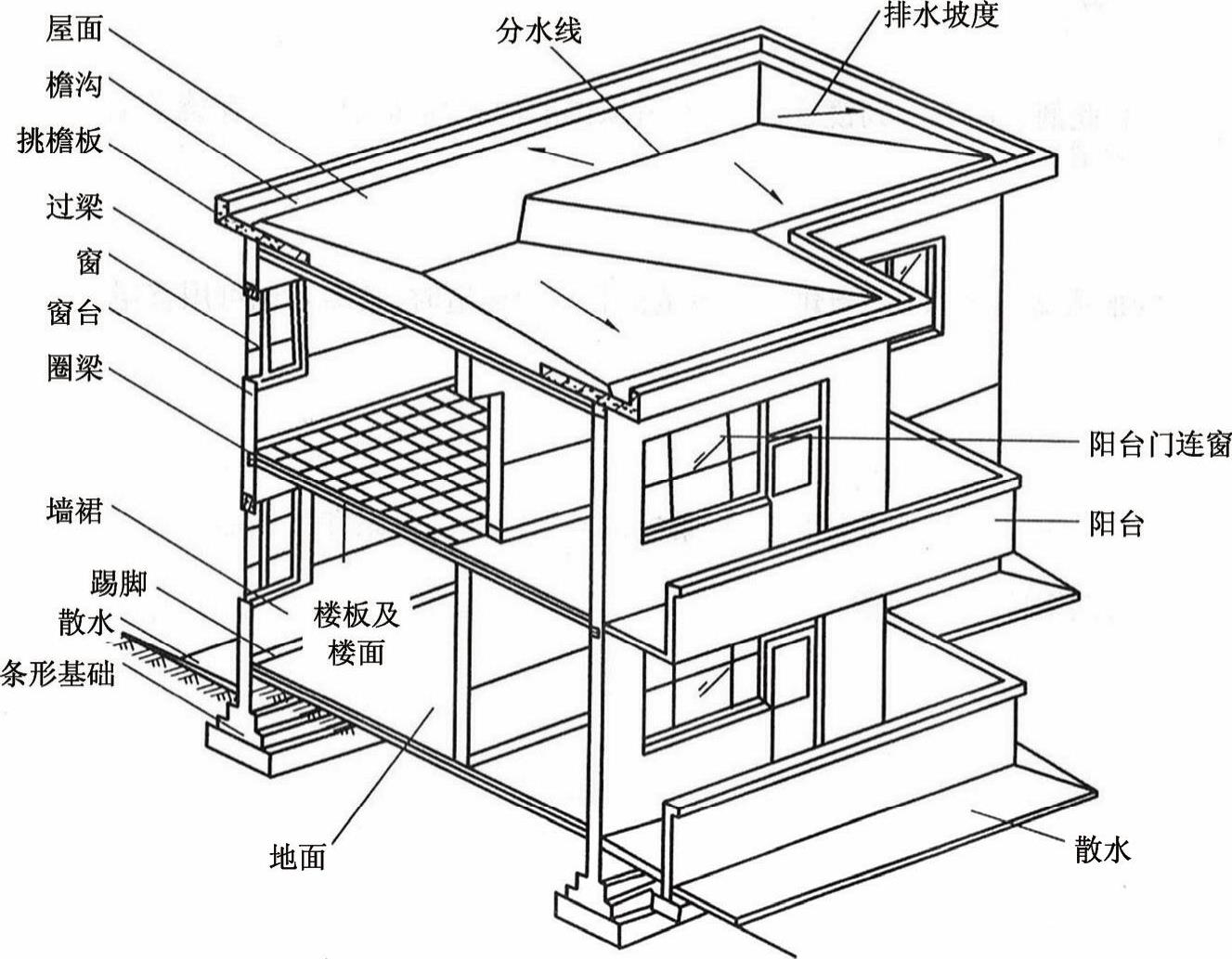

图1-58 房屋各部位名称（1）

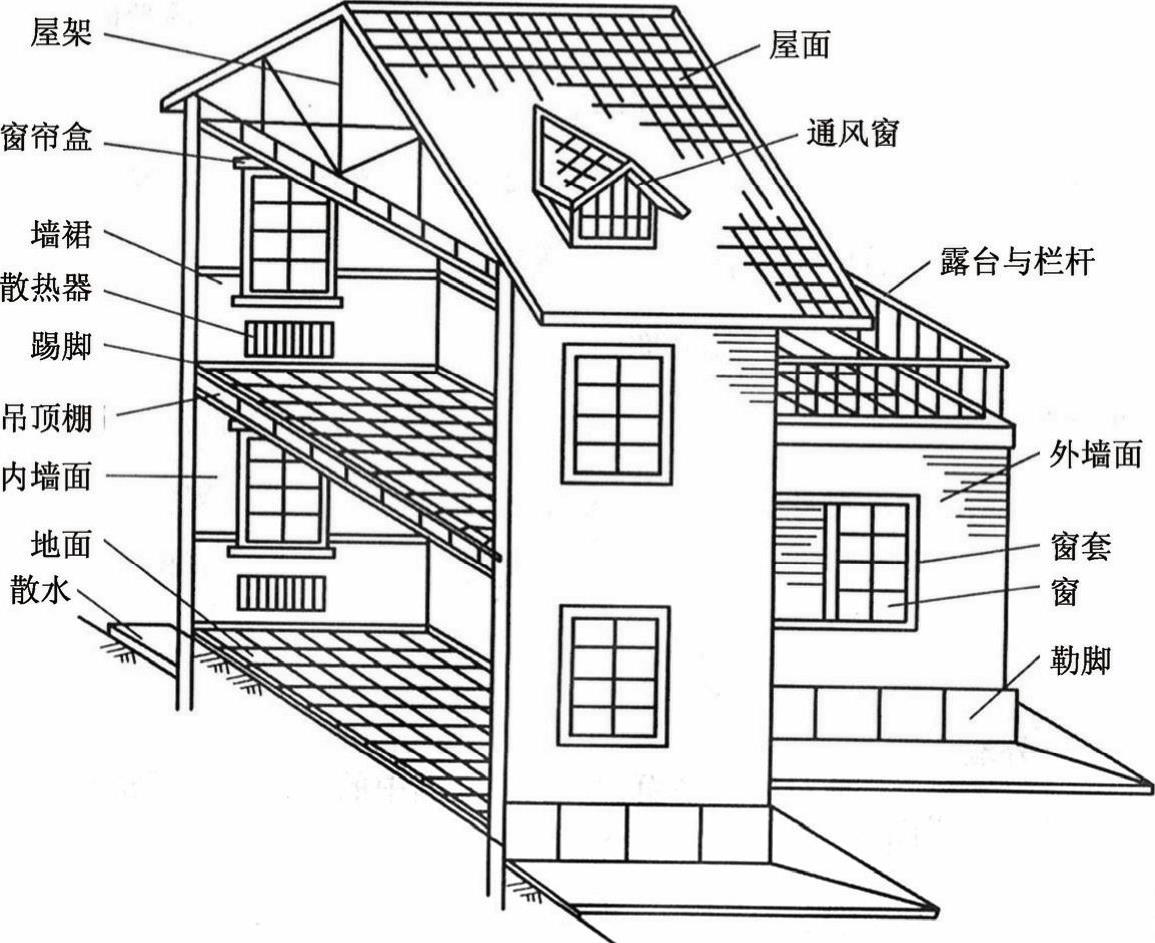

图1-59 房屋各部位名称（2）

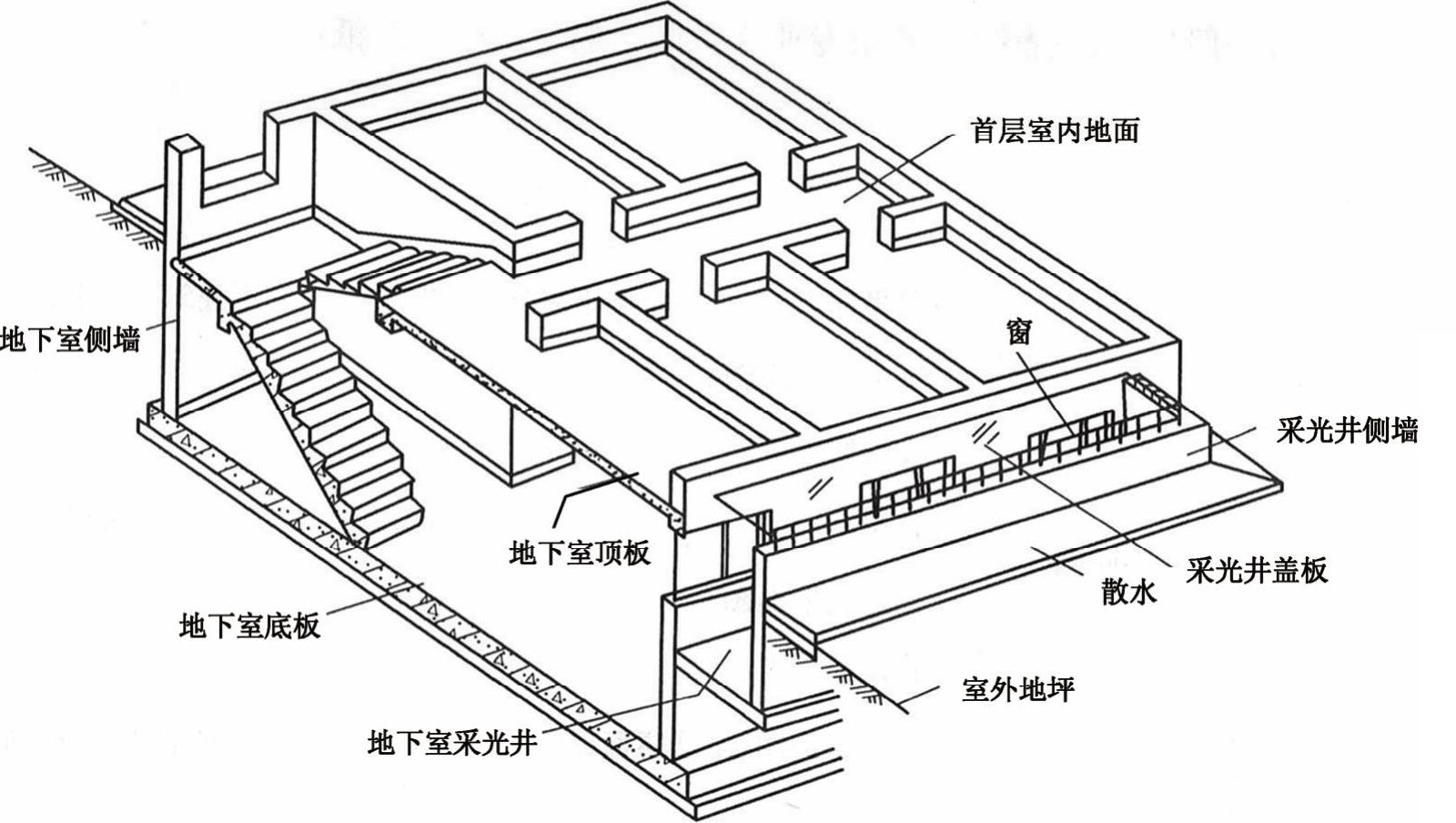

图1-60 地下室的构造组成

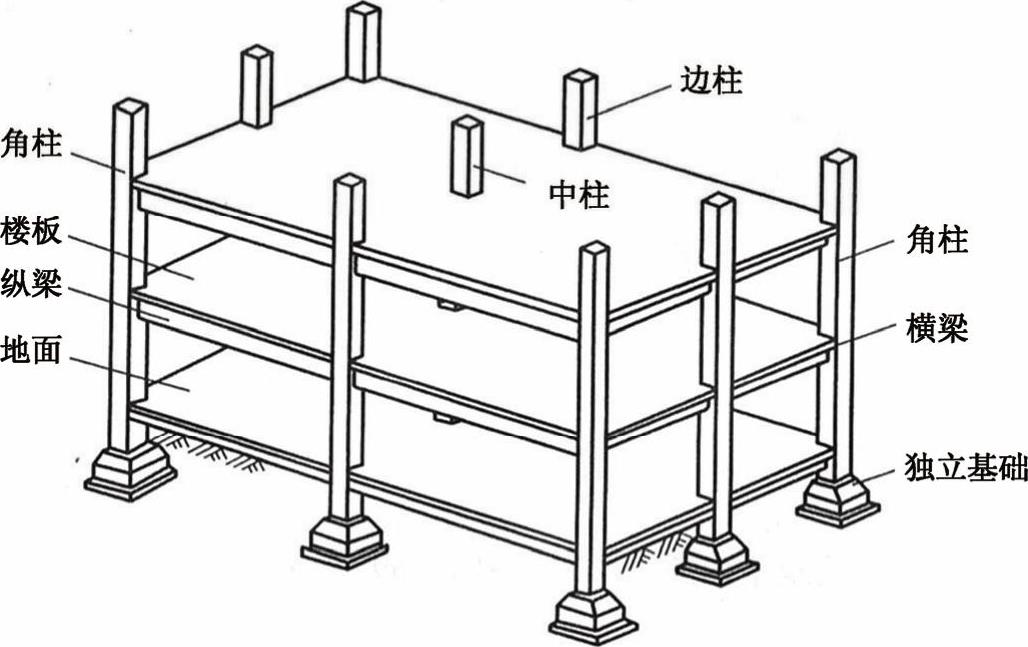

图1-61 框架结构

建筑施工图就是把这些组成的构造、形状及尺寸等表示清楚。要想表示清楚这些建筑内容，就需要少则几张，多则几十张甚至几百张的施工图样。阅读这些图样要先粗看后细，先从建筑平面图看起，再看立面图、剖面图和详图。在看图的过程中，要将这些图样反复对照，了解图中的内容，并将其牢记在心中。
