2.4.6 全开双扇平开门图块的绘制
◎案例文件：案例\02\全开双扇平开门.dwg
◎视频文件：视频\02\全开双扇平开门图块的绘制.avi
绘制好了全开单扇平开门，绘制图2-53所示的全开双扇门就会比较容易了，下面来介绍其绘制方法。
1）接上例，单击“另存为”按钮
，将文件另存为“案例\02\全开双扇平开门.dwg”文件。
2）执行“镜像”命令（MI），选择单扇门图形，指定左下圆弧端点为镜像第一点，按<F8>键在正交模式下鼠标移动到上侧任意单击以确定镜像第二点，然后空格键确认镜像操作。如图2-54所示为完成的全开双扇平开门效果。

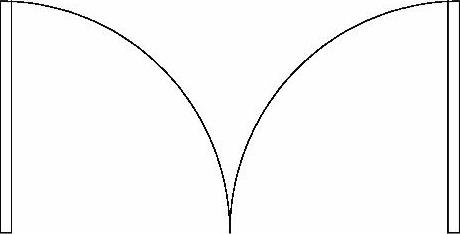

图2-53 全开双扇平开门的应用
图2-54 镜像得到双扇门
3）执行“基点”命令（BASE），捕捉右下角线段的端点作为基点，然后按<Ctrl+S>组合键保存。
