4.2.1  调用样板文件

1）启动AutoCAD 2014软件，执行“文件|打开”菜单命令，将“案例\04\建筑总平面图.dwt”文件打开。

2）执行“文件|另存为”菜单命令，将文件另存为“案例\04\办公楼建筑总平面图.dwg”文件。

3）执行“格式|图层”菜单命令，弹出“图层特性管理器”面板。单击“新建图层”按钮，在名称栏中输入“车辆”；再单击“颜色”按钮，弹出“选择颜色”对话框，在颜色栏中输入“144”，单击“确定”按钮，完成该图层的颜色选择。其他相关设置采用默认即可，从而完成“车辆”图层的建立。单击右上角的“关闭”按钮，退出“图层特性管理器”面板，如图4-8所示。

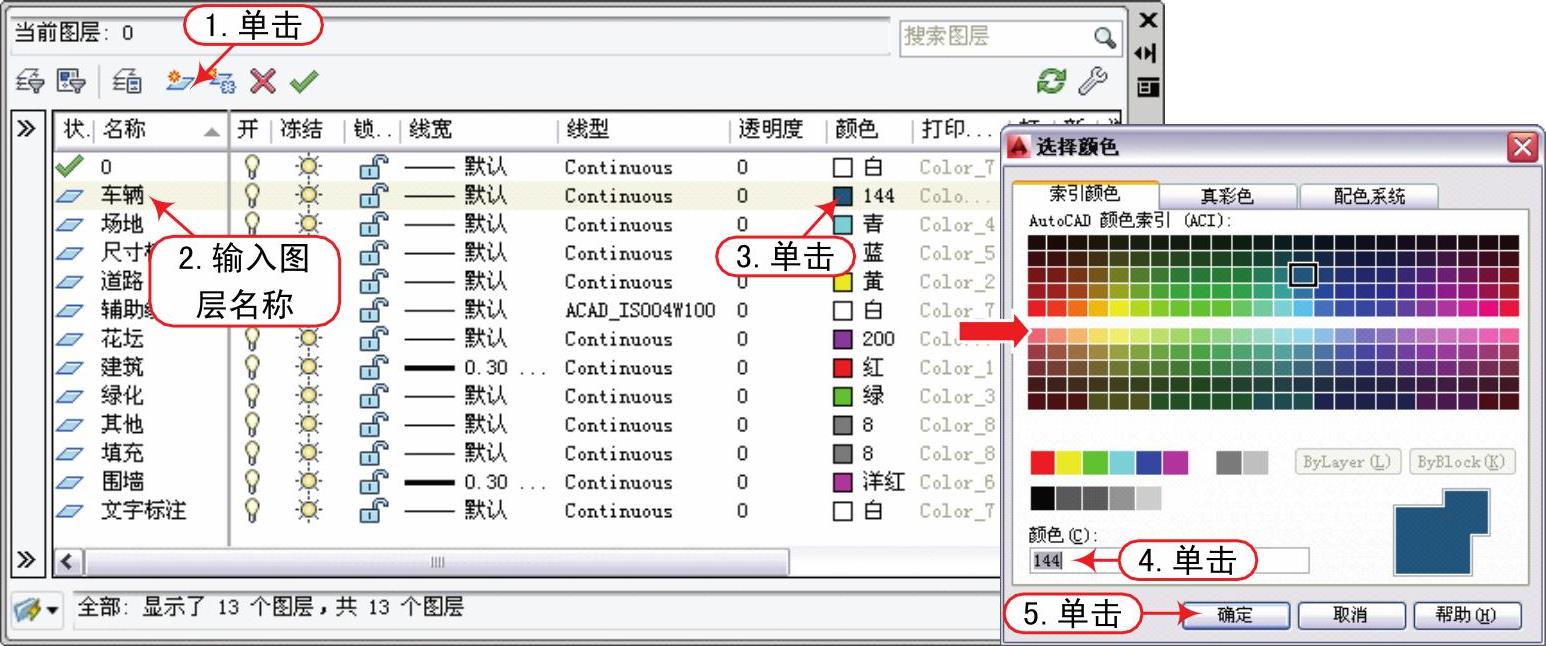

图4-8 新建“车辆”图层

提示

Defpoints图层是AutoCAD系统图层，与0图层一样，均不能被删除，区别在于0图层可以被打印，但Defpoints不能打印。Defpoints图层中放置了各种标注的基准点。在平常是看不出来的，使用“炸开”命令把标注炸开并关闭其他图层，然后选择所有对象，就能发现该图层中的点对象。

4）完成图层的建立后，执行“文件|保存”菜单命令，将修改后的绘图环境进行保存。
