4.2.10  插入车辆和布置绿化

4.2.10 插入车辆和布置绿化

在办公大楼的总平面图中，还要绘制停车场。在设计时，应插入车辆的图块效果，并进行周围环境的绿化布置。

1.插入车辆图块

1）在“图层”工具栏的“图层控制”下拉列表框中，将“车辆”图层置为当前层。

2）执行“插入块”命令（I），选择“案例\04\车辆.dwg”文件，插入车辆图形，如图4-91所示。

3）依次执行“复制”命令（CO）和“旋转”命令（RO）等，在该停车场放置一些车辆，如图4-92所示。

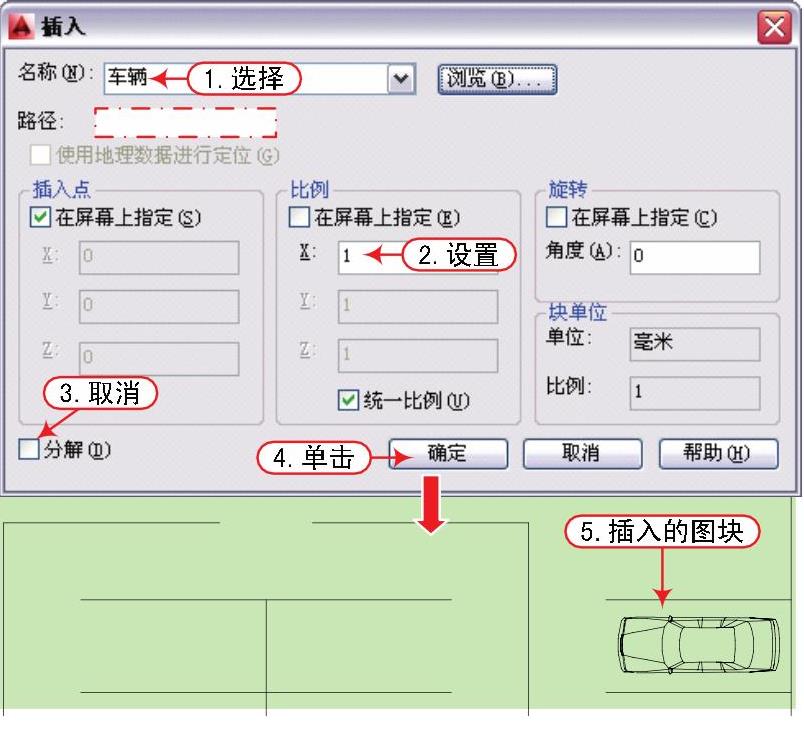

图4-91 插入车辆

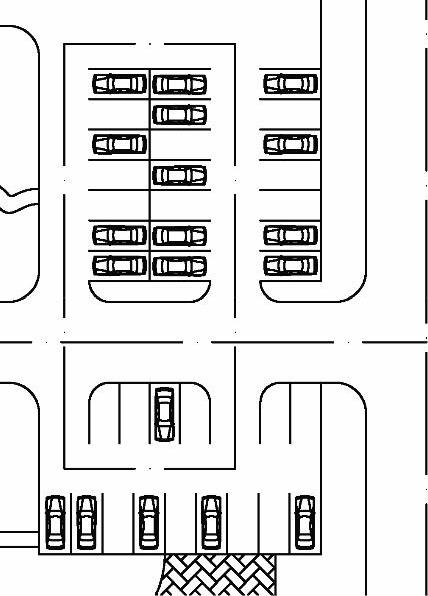

图4-92 复制车辆

2.填充草坪

1）在“图层”工具栏的“图层控制”下拉列表框中，将“绿化”图层置为当前层。

2）执行“图案填充”命令（BH），选择草坪区域为填充区域，选择填充图案为“GRASS”，输入填充角度为“0”，填充比例为“50”，对相关草坪和花坛完成绿化填充。填充结果如图4-93所示。

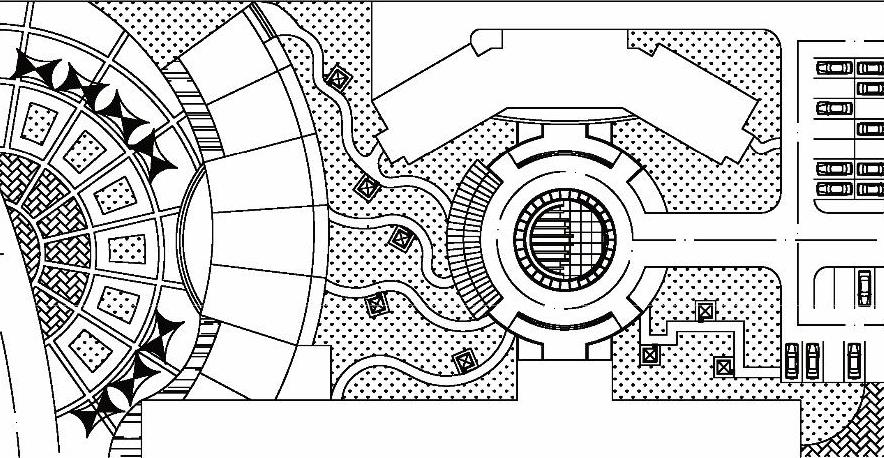

图4-93 填充草坪

3）执行“插入块”命令（I），插入“案例\04”下的各种树木文件，将这些树木插入到相应位置，如图4-94所示。

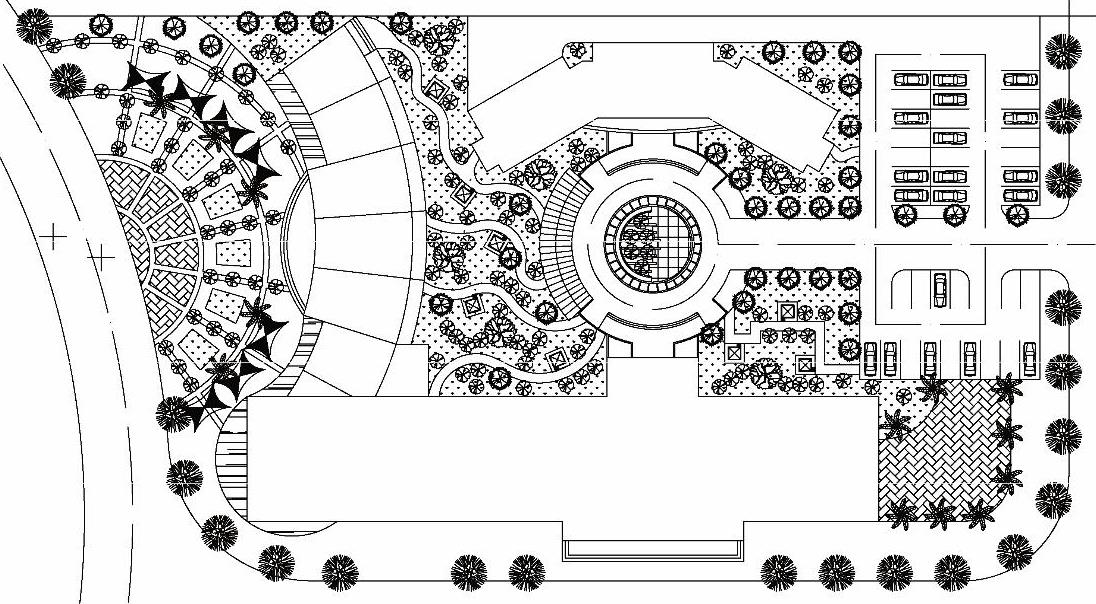

图4-94 插入树木图块
