1.11.1  墙体

1.11.1 墙体

1.墙体的分类

按墙体在平面中的位置可分为内墙和外墙。凡位于房屋四周的墙称为外墙,其中位于房屋两端的墙称为山墙。凡位于房屋内部的墙称为内墙。外墙主要起围护作用,内墙主要起分隔房间的作用。另外沿建筑物短轴布置的墙称为横墙,沿建筑物长轴布置的称为纵墙。

978-7-111-47644-3-Chapter01-131.jpg按其受力情况可分为承重墙和非承重墙。直接承受上部传来荷载的墙称为承重墙,而不承受外荷载的墙称为非承重墙。

978-7-111-47644-3-Chapter01-132.jpg按其使用的材料分为砖墙、石墙、土墙及砌块和大型板材墙等。

978-7-111-47644-3-Chapter01-133.jpg按其构造又分为实体墙、空体墙和复合墙。实体墙由普通黏土砖或其他实心砖砌筑而成;空体墙是由实心砖砌成中空的墙体或空心砖砌筑的墙体;复合墙是指由砖与其他材料组合成的墙体。

978-7-111-47644-3-Chapter01-134.jpg对墙面进行装修的墙称为混水墙;墙面只做勾缝不进行其他装饰的墙称为清水墙。

2.墙体结构的布置方案

一般民用建筑有两种承重方式,一种是框架承重,另一种是墙体承重。墙体承重又可分为横墙承重、纵墙承重、纵横墙混合承重以及墙与内柱混合承重等结构布置方案,如图1-64所示。

3.砖墙的厚度

砖墙的厚度符合砖的规格。砖墙的厚度一般以砖长表示,例如半砖墙、3/4砖墙、1砖墙和2砖墙等。其厚度分为115(称120墙)、178(称180墙)、240(称240墙)、365(称370墙)、490(称500墙),如图1-65所示。

提示

墙厚应满足砖墙的承载能力。一般说来,墙体越厚承载能力越大,稳定性越好。砖墙的厚度应满足一定的保温、隔热、隔声、防火要求。一般来讲,砖墙越厚,保温隔热效果越好。

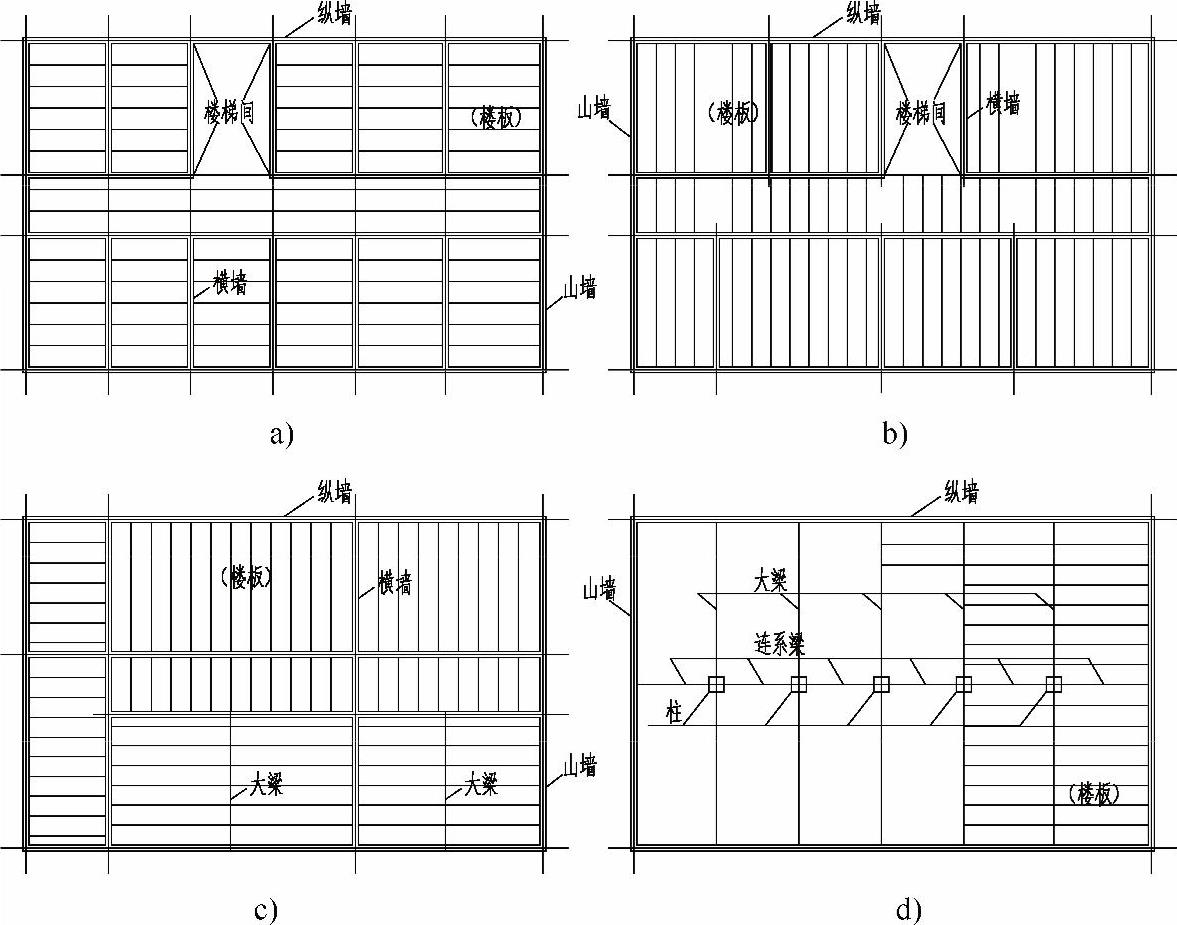

图1-64 墙体结构的布置

a)横墙承重 b)纵墙承重 c)纵横墙混合承重 d)墙与内柱混合承重

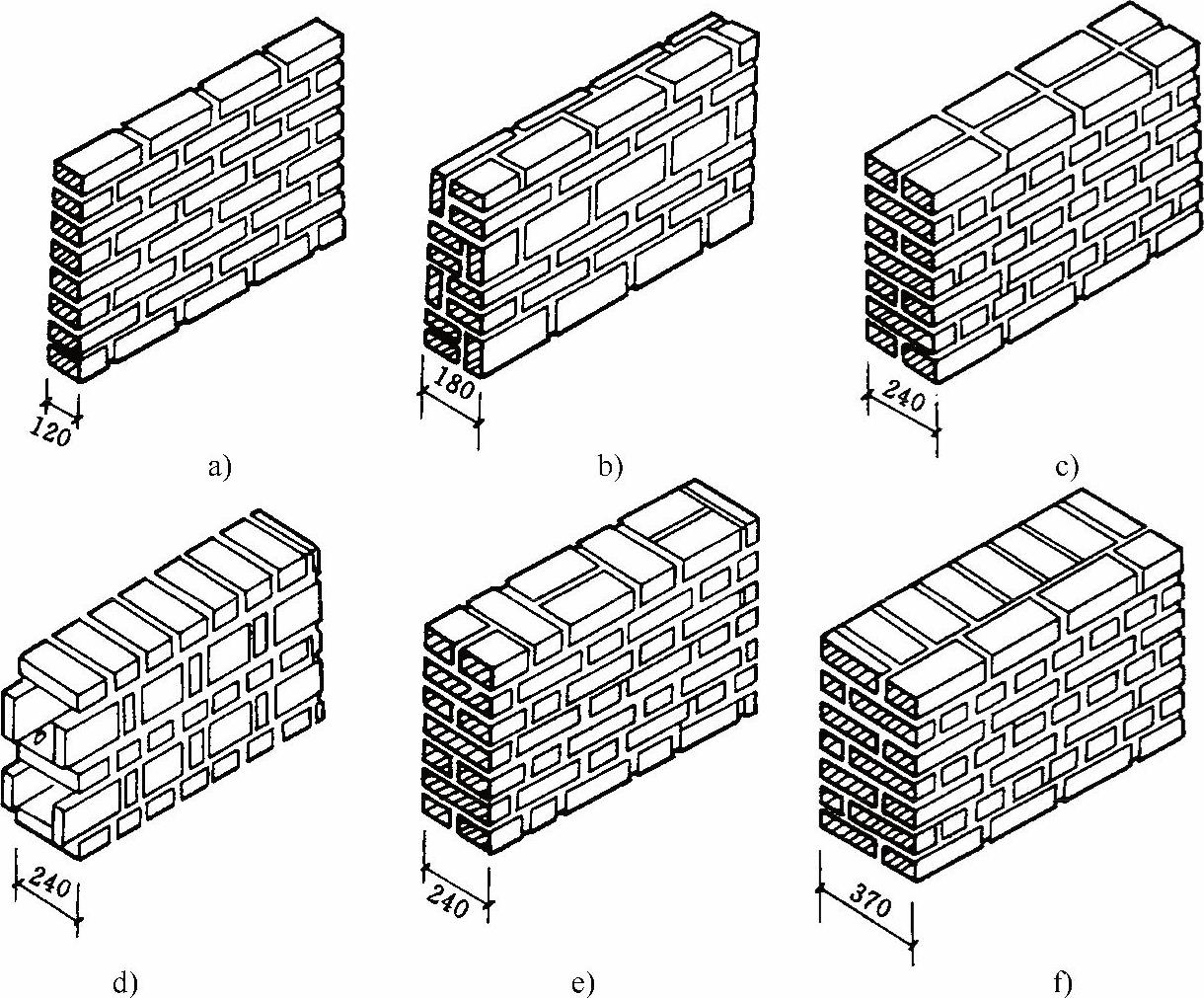

图1-65 砖墙的尺寸及砌法

a)120墙 b)180墙 c)240墙 d)240空心墙 e)花花砌法 f)370墙
