9.3.3  绘制墙体

9.3.3 绘制墙体

1）单击“图层”工具栏的“图层控制”下拉列表框，选择“墙体”图层作为当前图层。

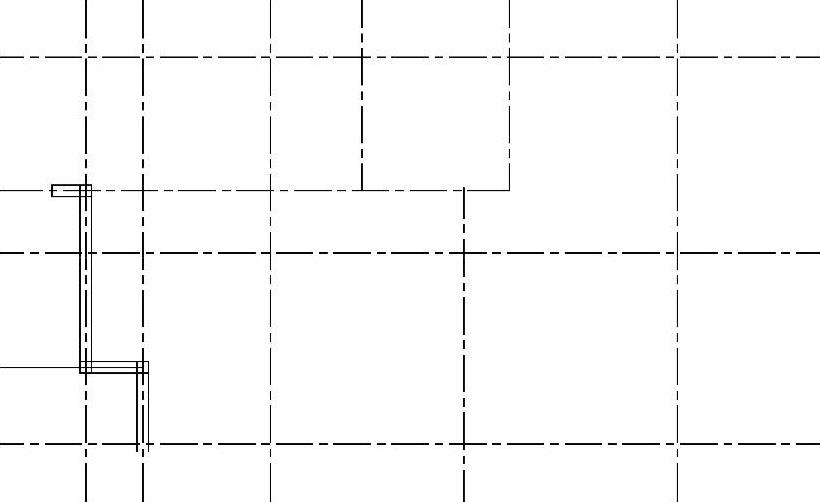

2）墙体一般厚度为60、120、200、240、370，单击“修改”工具栏中“偏移”按钮”，输入偏移尺寸100（本图绘制的是厚度为200的剪力墙，轴线居中，两侧各为100）。单击轴线，向左右、上下偏移直线，绘制墙体，选择偏移出来的直线，改变直线图层（因为偏移出来的直线仍为“轴线”图层，所以需要改为“墙体”图层）。参照平面图画出第一段墙体，如图9-52所示。

3）用同样方法画出剩余的厚度为200的墙体，结果如图9-53所示。

图9-52 墙体绘制1

图9-53 墙体绘制2

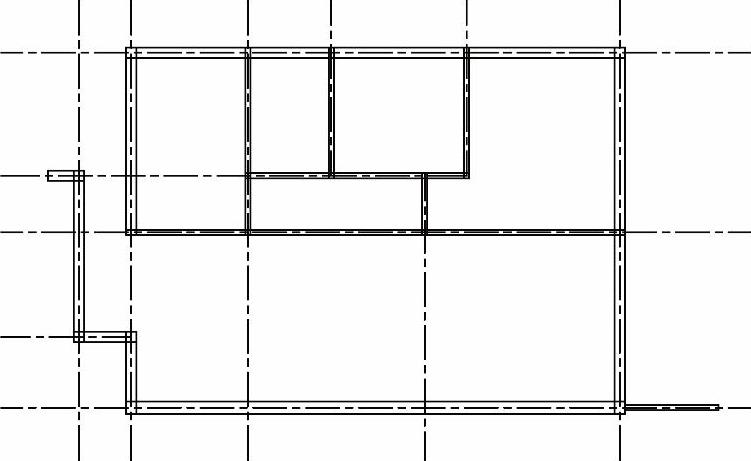

4）户型内部的隔墙厚度为100，参照外墙的做法，将轴线两侧各偏移50，画出剩下的厚度为100的内墙，如图9-54所示。

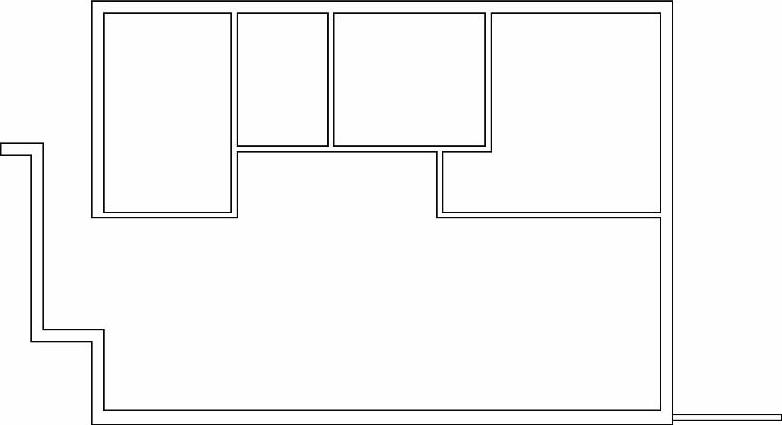

5）根据各房间尺寸，裁剪掉多余的墙线。综合利用“修剪”“延伸”等命令对每个节点进行处理，操作时应灵活运用显示和缩放功能，以便编辑。关闭“轴线”层的效果，如图9-55所示。

图9-54 墙体绘制3

图9-55 墙体轮廓
