9.7.3  绘制顶棚及灯槽

9.7.3 绘制顶棚及灯槽

接下来在主卧入口顶棚处布置一块顶棚，并在窗户上方加一灯槽。

1）使用“偏移”命令（O）将卧室上轮廓线向下偏移320，再将其偏移得到的轮廓线向上偏移10（即顶棚板厚度）；将卧室看见线向左偏移10，然后使用“修剪”命令对偏移复制出的直线进行修剪。入口处顶棚结果如图9-179所示。

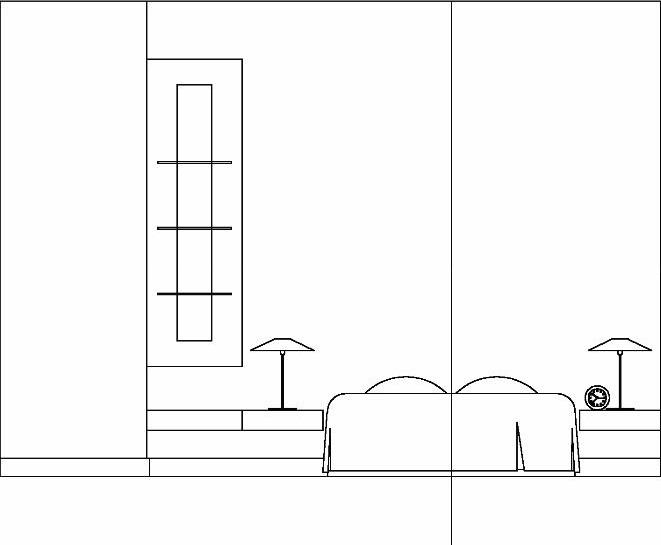

图9-178 修剪结果

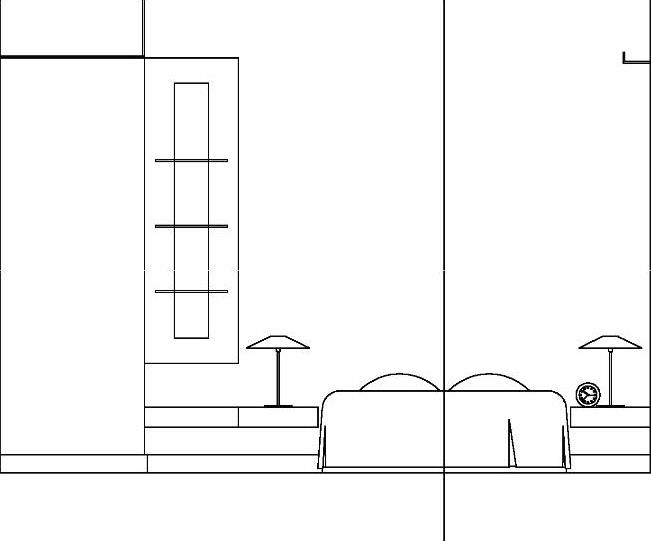

图9-179 绘制入口顶棚

2）使用“偏移”命令（O），将卧室上轮廓线向下偏移350，再将其偏移得到的轮廓线向上偏移10（即灯槽板厚度）；将卧室右轮廓线向左偏移150，再将其偏移得到的线段向右偏移10（即灯槽板厚度）；将灯槽横向下轮廓线向上偏移60（即灯槽高度为290）；然后使用“修剪”命令对偏移复制出的直线进行修剪，灯槽结果如图9-180所示。

3）参照平面布置图中的灯具布置位置，通过辅助线在立面上确定出灯具位置。单击“绘图”工具栏的“插入块”按钮，将“案例\09\图块”文件夹中的“立面筒灯.dwg”和“灯管.dwg”图块文件插入到图9-181所示的位置。

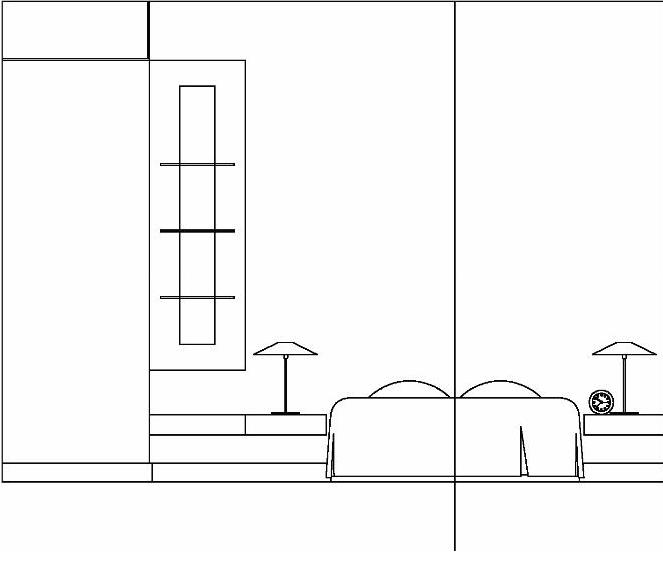

图9-180 绘制灯槽

图9-181 插入灯具
