10.3.6  给水系统图的注释

10.3.6 给水系统图的注释

绘制完给水系统图后，接下来应对给水系统图进行文字标注说明。

1）在“图层”下拉列表框中，选择“标注”图层为当前图层。

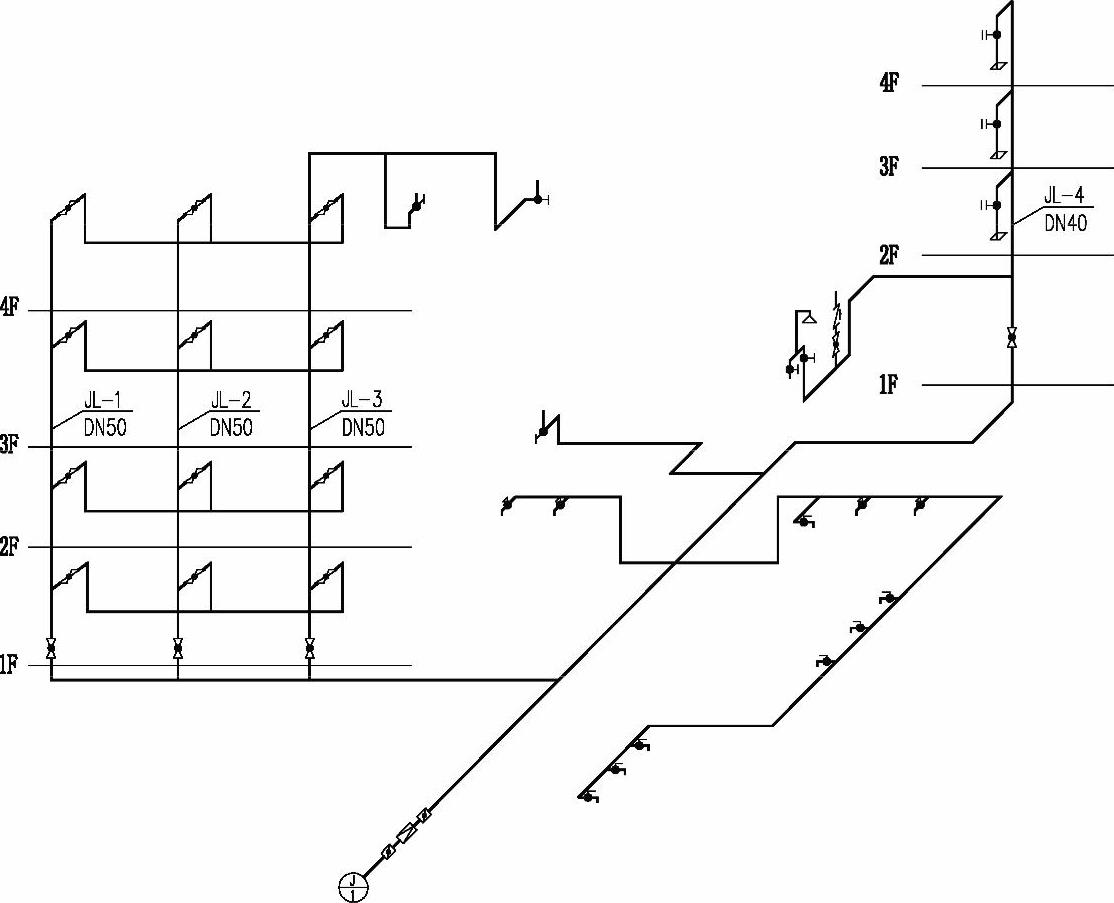

2）执行“多行文字”命令（MT），选择“图内文字”文字样式，设置字高为“800”，在立管处标注出管名（JL-x）与管径（DNxx）；执行“直线”命令（L），绘制文字的引出线至立管处，如图10-62所示。

图10-62 标注立管

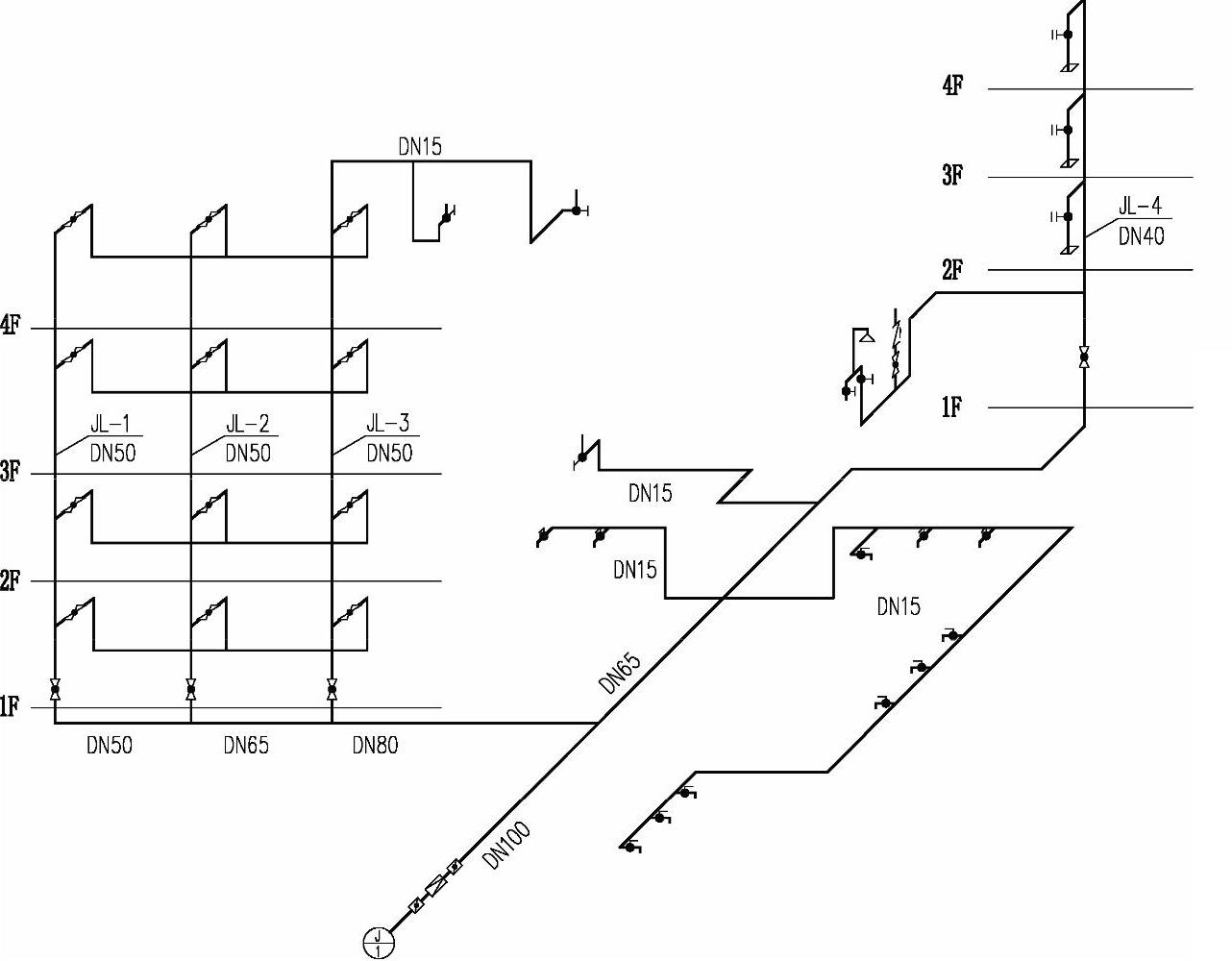

3）执行“复制”命令（CO）和“旋转”命令（RO），将管径标注复制到其他需要标注的管线位置，再逐一双击文字，将其修改为不同的管径大小标注，效果如图10-63所示。

图10-63 标注其他走向的管径

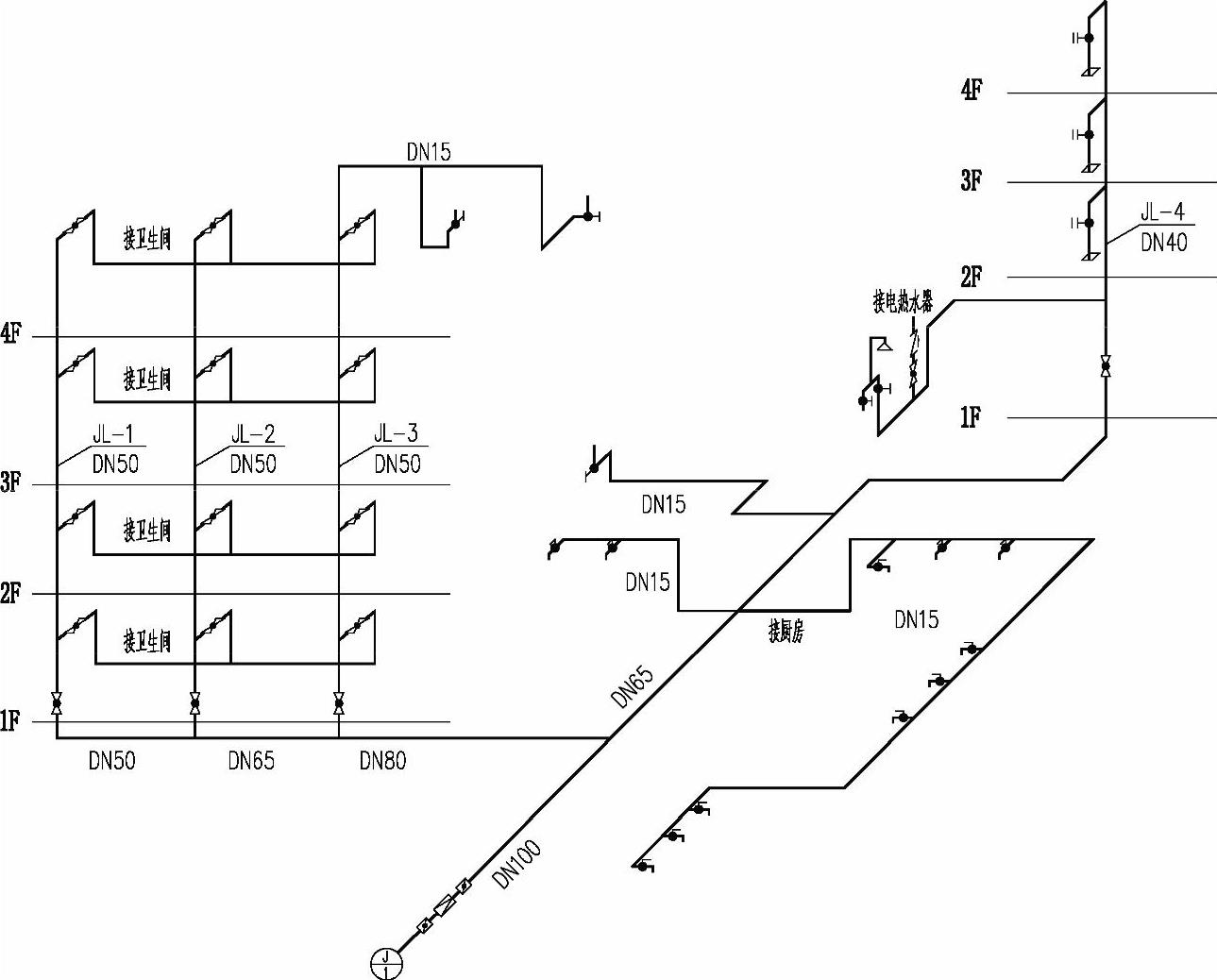

4）执行“多行文字”命令（MT），选择“图内文字”文字样式，设置字高为“900”，标注管线区域，如图10-64所示。

图10-64 文字注释

5）执行“多行文字”命令（MT），选择“图名”文字样式，设置字高为“1200”，在图形下侧标注图名“四层教学楼给水系统图”，再设置字高为“1100”，继续在右击标注出比例“1∶100”。

6）执行“多段线”命令（PL），设置宽度为“120”，在图名下侧绘制长度与文字标注相同的水平多段线，如图10-65所示。

图10-65 图名标注
