9.5.3  灯具的布置

灯具的选择与布置要综合考虑室内美学效果，室内光环境和绿色环保、节能等方面的因素。

1）建立一个“灯具”图层，如图9-131所示，并设置为当前层。

2）建议事先把常用的灯具图例制作成图块，以供调用。在插入灯具图块之前，可以在顶棚图上绘制定位的辅助线，这样灯具能够准确定位，对后面的尺寸标注也是很有利的。

3）根据事先灯具布置的设计思想，将各种灯具图块插入到顶棚图上。

4）灯具布置图如图9-132所示，其中灯具周围的虚线为辅助线，绘图过程中辅助定位，最后可关掉图层或删除。

图9-131 建立“灯具”图层

提示

在这里所制作的灯具图块中，用户可打开“案例\09\图块\灯具.dwg”文件，其“吊灯”为，“射灯”为，“筒灯”为，“吸顶灯”为。

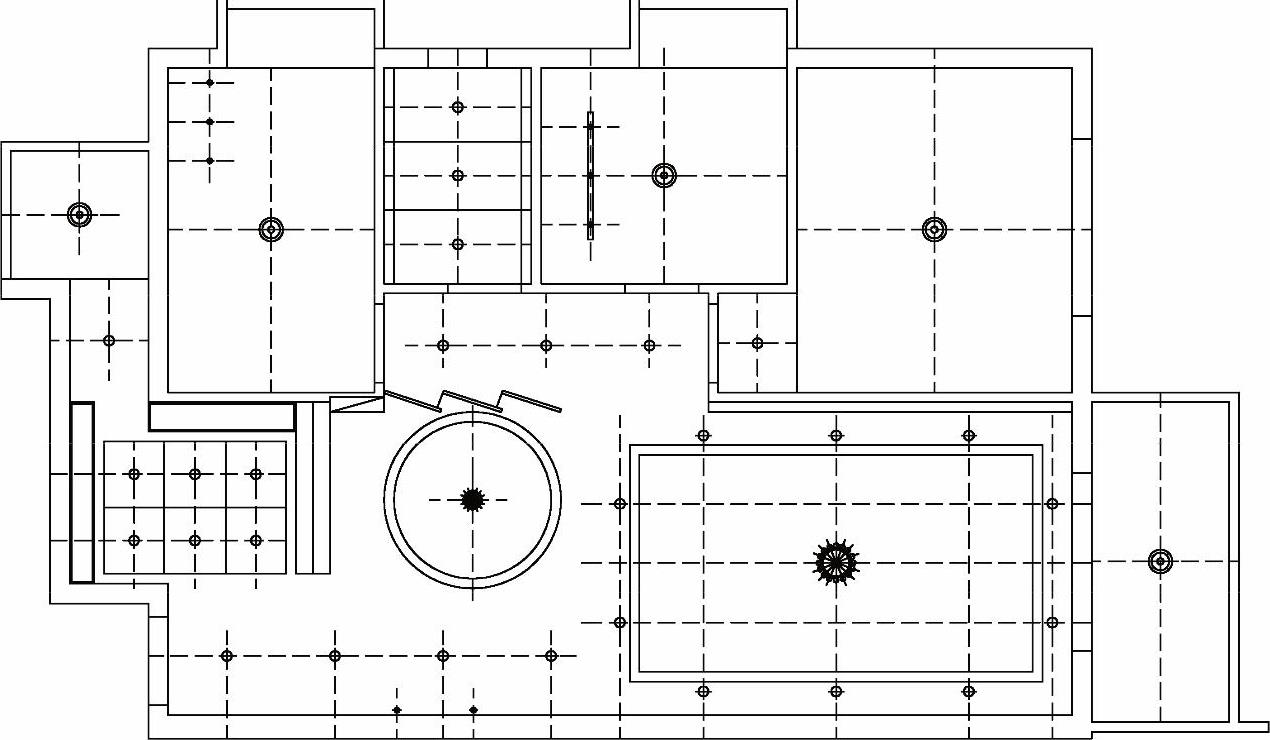

图9-132 灯具布置
