5.1.1  建筑平面图的形成与作用

建筑平面图是建筑施工图的基本样图。它假想了一个水平剖切面，并沿该面（通常离本层楼、地面约1.2m，在上行的第一个梯段内）将建筑物剖开成若干段。将各剖切面用直接正投影法投射到H面的剖面图，即为相应层的平面图，如图5-1所示。

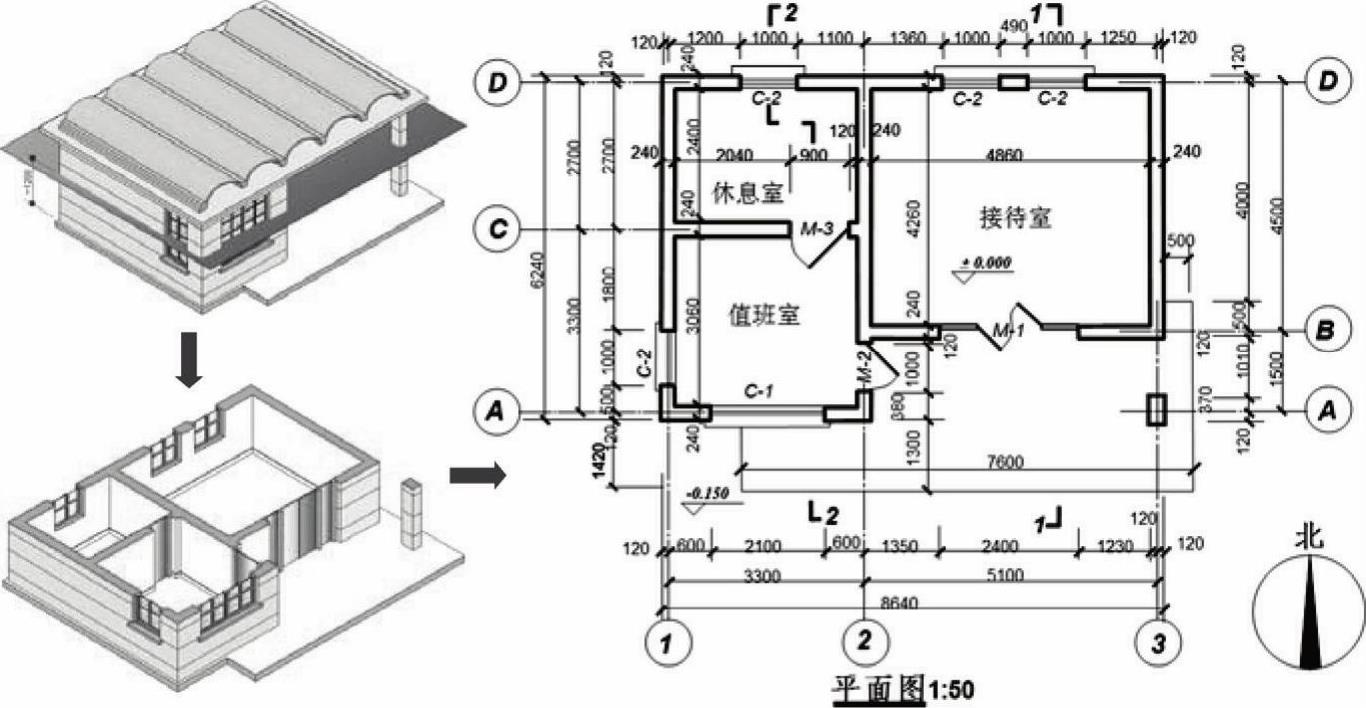

图5-1 建筑平面图的形成

水平剖切开的平面图能够较全面且直观地反映建筑物的平面形状、大小和布置，墙、柱的位置、尺寸和材料，门窗的类型和位置，内外交通联系，采光通风处理和构造做法等基本情况，是建施图的主要图样之一，也是概预算、备料及施工中放线、砌墙、设备安装等的重要依据。
