1.3  专业讲解—比例

工程图样中图形与实物相对应的线型尺寸之比，称为比例。比例的大小是指其比值的大小，如1∶50大于1∶100。

比例的符号为“：”，不是冒号“：”；比例应以阿拉伯数字表示，如1∶1、1∶2、1∶100等。

比例宜注写在图名的右侧，字的基准线应取平；比例的字号宜比图名的字号小一号或二号，如图1-5所示。

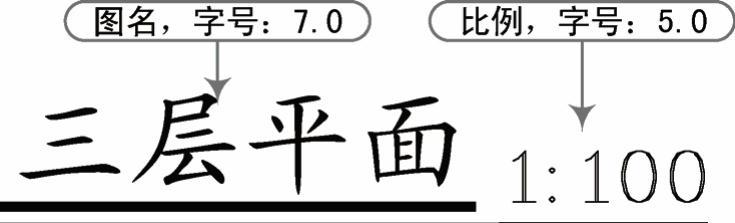

图1-5 比例的注写

绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表1-3所示的比例中选用，并优先用表中的常用比例。

表1-3 绘图所用的比例

一般情况下，一个图样应选用一种比例。根据专业制图的需要，同一图样可选用两种 比例。

特殊情况下也可自选比例，这时除应注出绘图比例外，还必须在适当位置绘制出相应的比例尺。
