2.3.4  建筑标注样式的设置

根据建筑平面图的尺寸标注要求，应设置其延伸线的起点偏移量为3，超出尺寸线2.5，尺寸起止符号用“建筑标注”，其长度为2，文字样式选择“尺寸文字”样式，文字大小为3.5，全局比例为100。

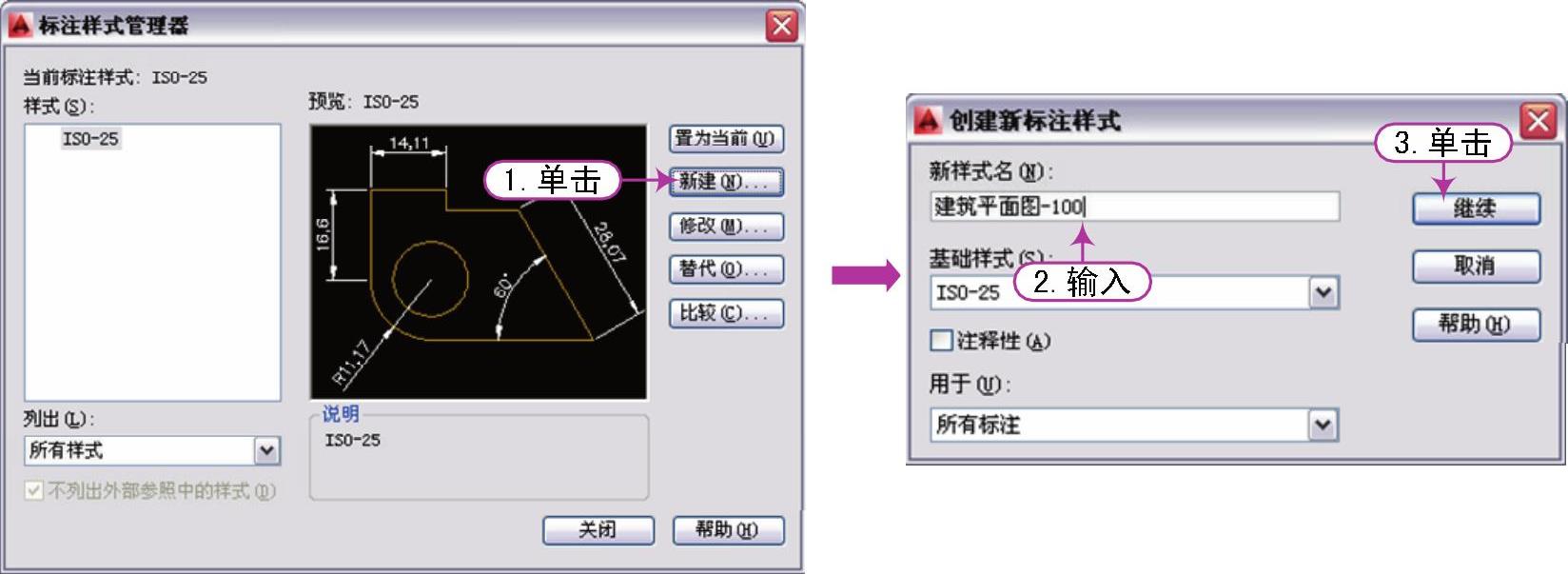

1）执行“标注”命令（D），打开“标注样式管理器”对话框，单击“新建”按钮，打开“创建新标注样式”对话框，定义新建样式名为“建筑平面标注-100”，单击“继续”按钮，如图2-30所示。

图2-30 新建标注样式

2）进入“新建标注样式：建筑平面图-100”对话框，分别在各选项卡中设置相应的参数。设置后的效果如表2-3所示。

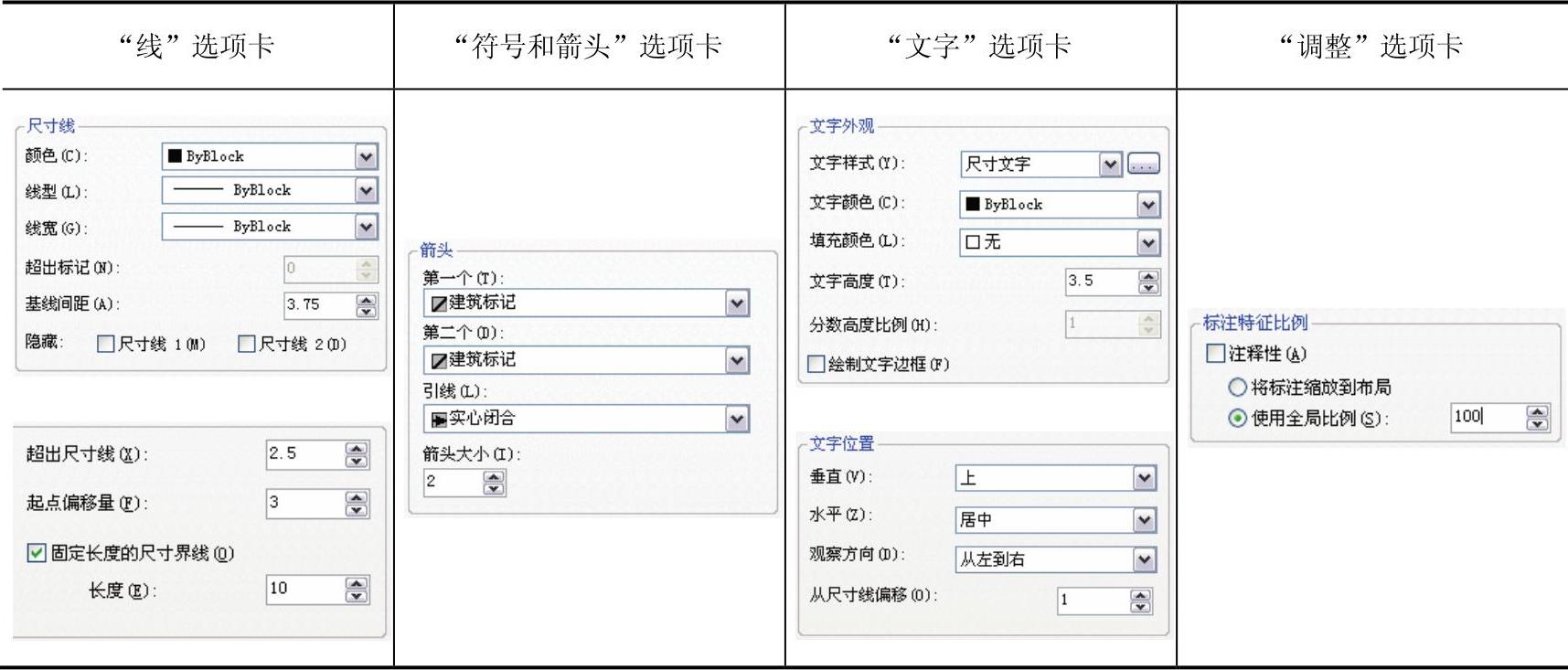

表2-3 “建筑平面图-100”标注样式的设置

3）单击“保存”按钮，打开“图形另存为”对话框，选择保存类型为“AutoCAD图形样板（×.dwt）”，将文件保存为“案例\02\建筑平面图.dwt”文件，如图2-31所示。

图2-31 保存为图形样板
