10.1.5  给水系统图的绘制内容

给水系统图是表明室内给水管网和用水设备的空间关系及管网、设备与房屋的相对位置、尺寸等情况的图样，一般采用45°三等正面斜轴测绘制。给水系统图具有较好的立体感，与给水平面图结合，能较好地反映给水系统的全貌，是对给水平面图的重要补充。图10-2为某公厕给水系统图。

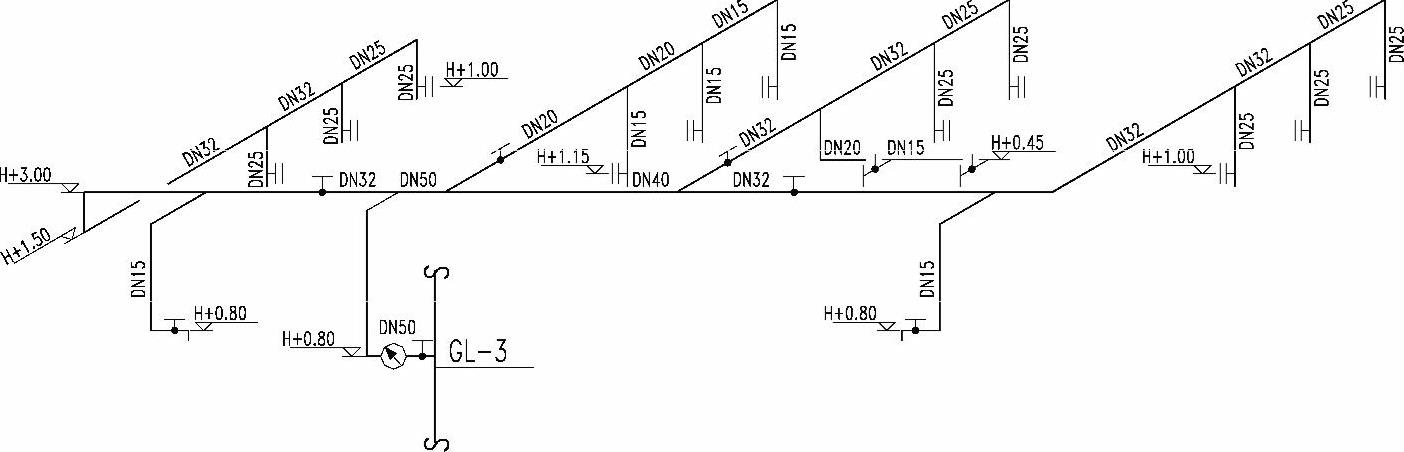

图10-2 某公厕给水系统图

图10-2主要反映以下内容。

1）表明建筑的层高、楼层位置（用水平线示意）、管道及管件与建筑层高的关系等。如设有屋面水箱或地下加压泵站，则还应表明水箱、泵站等内容。

2）表明给水管网及用水设备的空间关系（前后、左右、上下），以及管道的空间走向等。

3）表明控水器材、配水器材、水表、管道变径等位置及管道直径，以及安装方法等，通常用DN表示（公称直径）。

4）表明给水系统图的编号。
