3.3.20 命令详解──圆角
【执行方式】
面板：在“修改”面板中单击“圆角”按钮
。
菜单栏：选择“修改|圆角”命令。
命令行：在命令行中输入或动态输入“FILLET”命令（快捷键“F”）。
【操作步骤】
执行“圆角”命令后，首先显示当前的修剪模式及圆角的半径值。用户可以事先根据需要来进行设置，再根据提示选择第一个、第二个对象后按<Enter>键，即可按照所设置的模式和半径值进行圆角操作，如图3-101所示。
【选项说明】
当执行“圆角”命令后，系统将显示如下提示。
命令：_fillet
当前设置：模式=修剪，半径=0
选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：

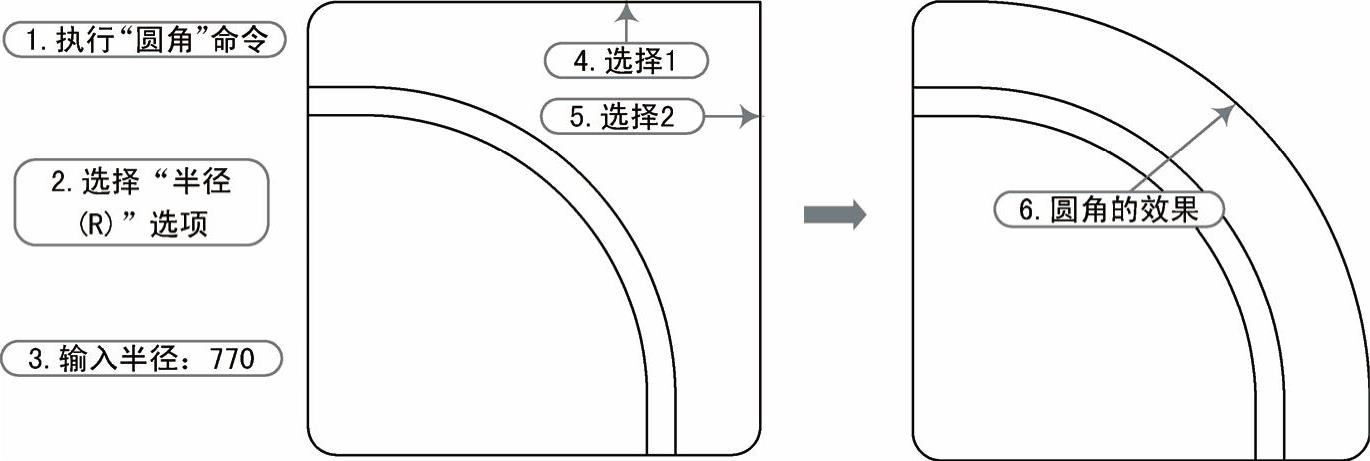

图3-101 进行圆角操作
各选项的含义如下。
1）选择第一个对象：该选项是系统的默认选项。选择该选项，直接在绘图窗口选取要用圆角连接的第一图形对象，系统继续提示“选择第二个对象，或按住<Shift>键选择要应用角点的对象：”。在该提示下，选取要用圆角连接的第二个图形对象，系统会按照当前的圆角半径将选取的两个图形对象用圆角连接起来。 如果按住<Shift>键选择直线或多段线，它们的长度将调整以适应圆角，并用0值替代当前的圆角半径。
2）放弃（U）：该选项用于恢复上一个操作。
3）多段线（P）：该选项用于对整条多段线的各顶点处（交角）进行圆角连接。该选项的操作过程与倒角命令的同名选项相同，在此不再重述。
4）半径（R）：该选项用于设置圆角半径。选择该选项，输入“R”，按<Enter>键，系统继续提示“指定圆角半径<0.0000>：”。在该提示下，输入新的圆角半径并按<Enter>键，系统返回提示“选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：”。
5）修剪（T）：该选项的含义和操作与倒角命令的同名选项相似，在此不再重述。图3-102所示为在执行圆角命令时修剪模式和不修剪模式的结果对比。

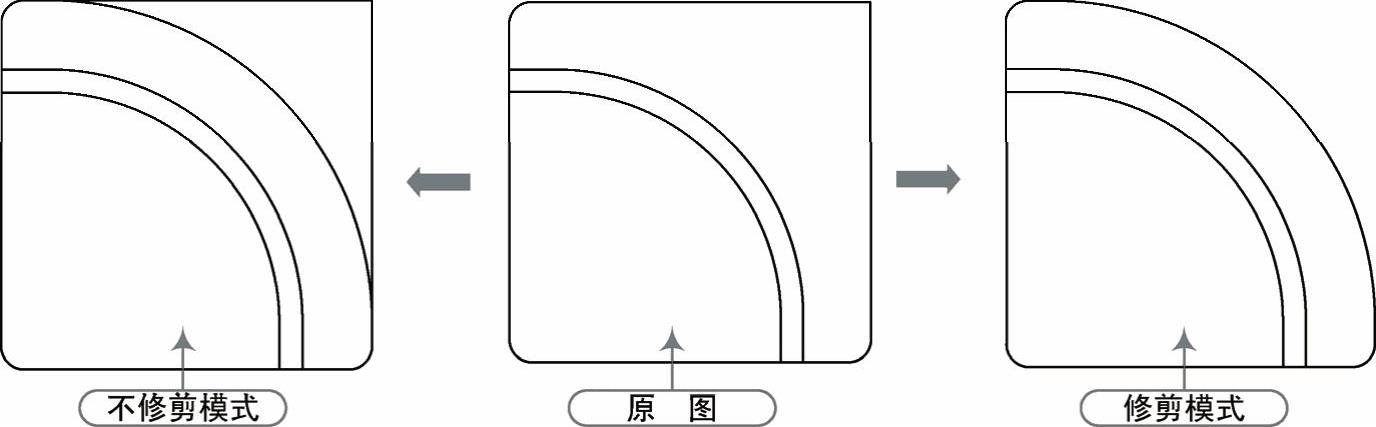

图3-102 圆角的修剪与不修剪效果对比
6）多个（M）：该选项用于对图形对象的多处进行圆角连接。
提示
当按照用户的设置无法用圆角进行连接时（例如圆角半径太大或太小），系统将在命令行给出信息提示。在修剪模式下对相交的两个图形对象进行圆角连接时，两个图形对象的保留部分将是拾取点的一边；选取的是两条平行线时，系统会自动将圆角半径定义为两条平行线间距离的一半，并将这两条平行线用圆角连接起来，如图3-103所示。

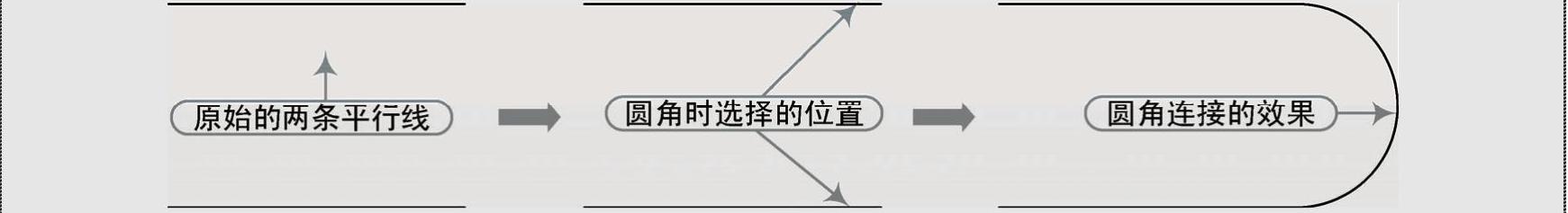

图3-103 两平行线间进行圆角连接的结果
