7.2  专业讲解——住宅楼建筑剖面图的绘制

◎案例：案例\07\建筑剖面图.dwg

◎视频：视频\07\建筑剖面图的绘制.avi

本实例是在第5章绘制的住宅楼平面图的基础上，绘制其1-1剖面图。图7-20所示为该住宅楼的一层平面图，图中显示了1-1剖面图的剖切位置与剖视方向。建筑剖面图在横向的尺寸由平面图确定，竖向尺寸由立面图确定，因此在绘制剖面图时，为了便于尺寸的查找以及辅助线的定位，可以将已绘制的建筑平面图、建筑立面图复制到绘制剖面图的文件中，然后按建筑剖面图的绘制步骤绘制各图形元素，本实例的最终绘制结果如图7-21所示。

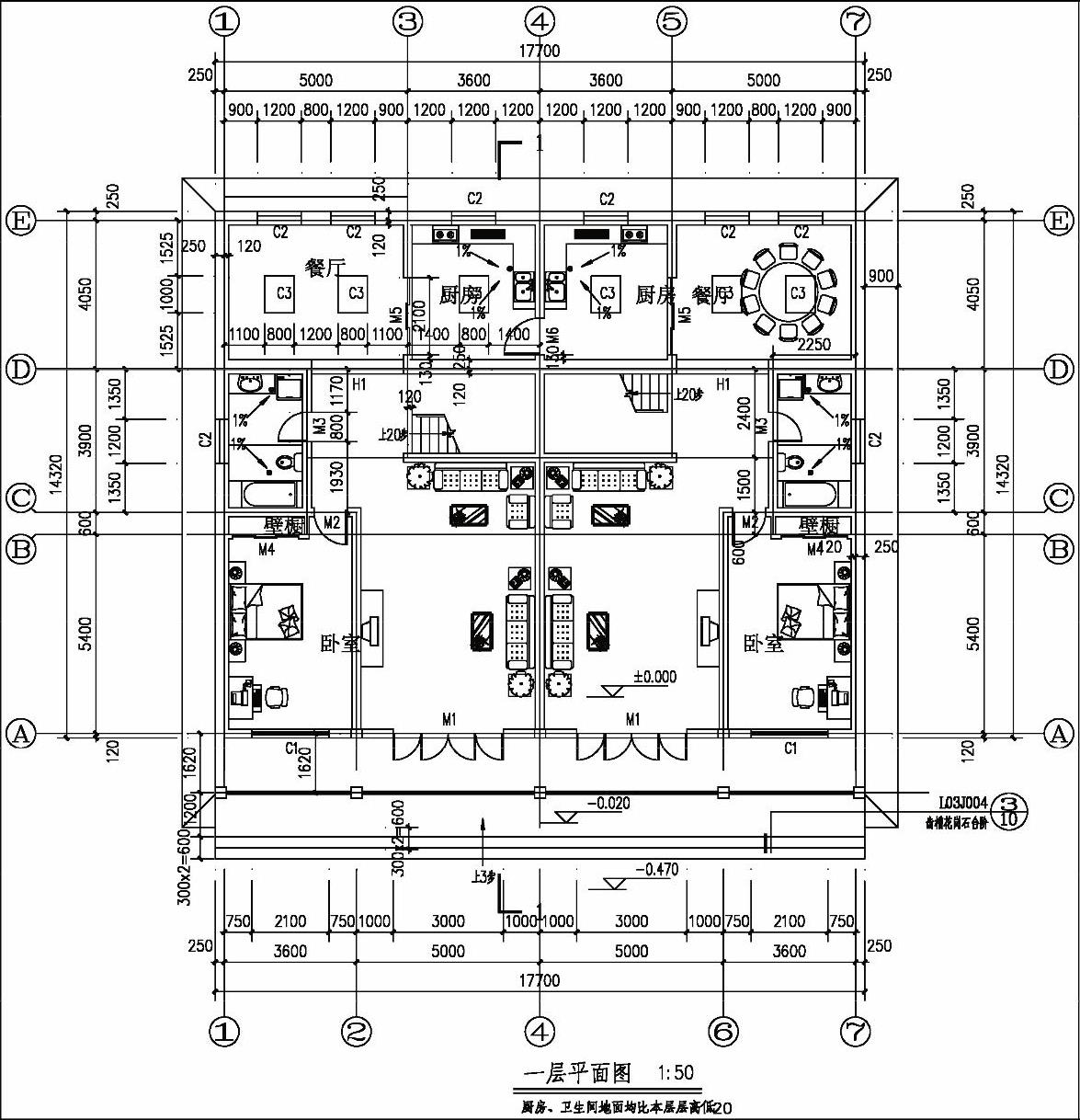

图7-20 一层平面图

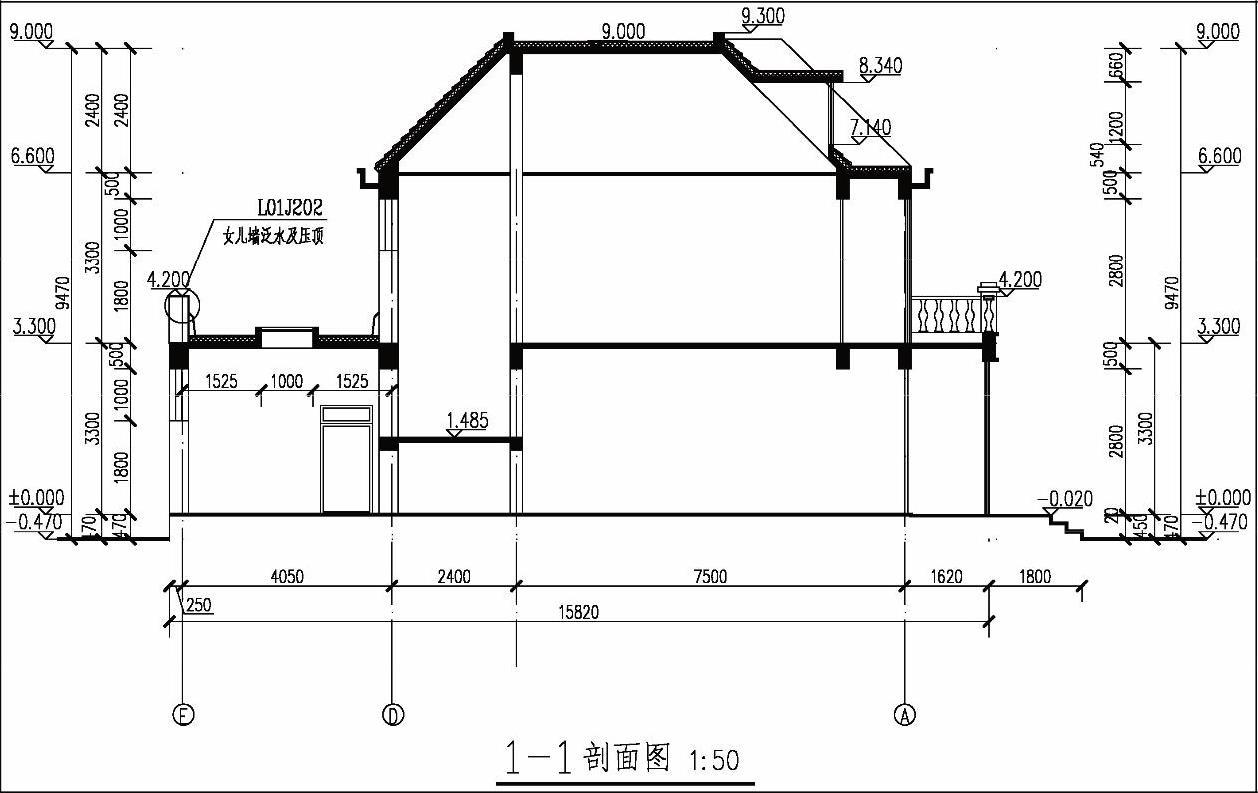

图7-21 1-1剖面图
