6.2.3  绘制外轮廓线

1）单击“图层”工具条的“图层控制”下拉列表框，将“室外地坪”置为当前层。

2）单击“直线”按钮，依次捕捉H1水平辅助线的端点绘制室外地坪线，然后单击图层状态栏的“线宽”显示按钮，打开线宽显示，绘制结果如图6-38所示。

3）单击“图层”工具条的“图层控制”下拉列表框，将“建筑外轮廓”置为当前层。

4）单击“直线”按钮，分别捕捉H1与V2的交点为起点，H4与V2的交点为终点；H1与V5的交点为起点，H4与V5的交点为终点；H7与V3的交点为起点，H6与V2的交点为终点；H7与V3的交点为起点，H6与竖直轴线2的交点为终点；H7与V3的交点为起点，H7与V4的交点为终点；H7与V4的交点为起点，H6与V5的交点为终点；H7与V4的交点为起点，H6与竖直轴线6的交点为终点绘制外轮廓线。绘制结果如图6 39所示。

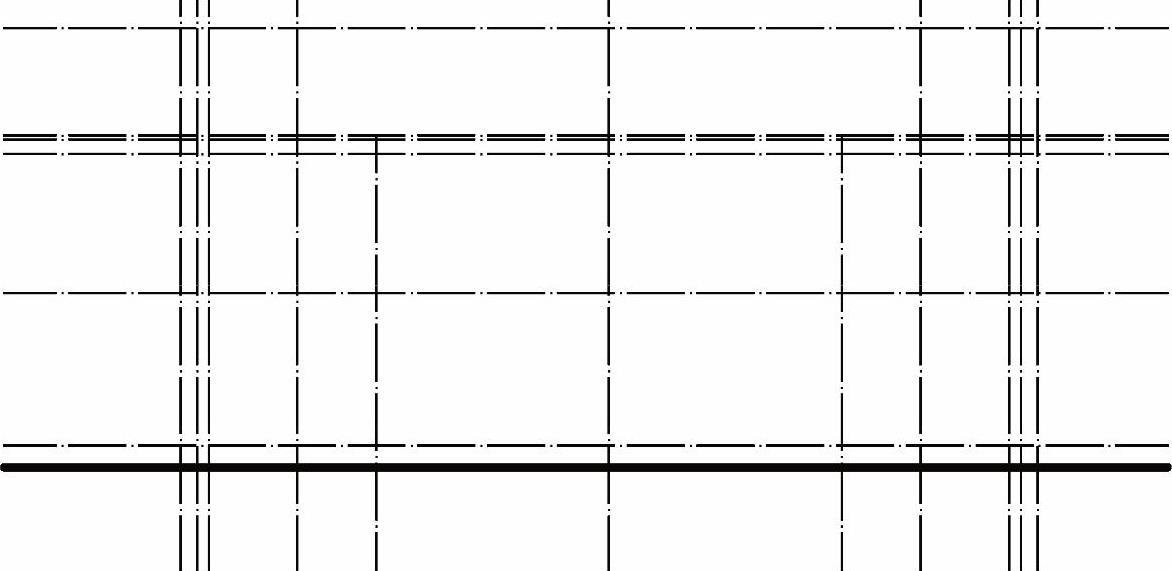

图6-38 室外地坪的绘制

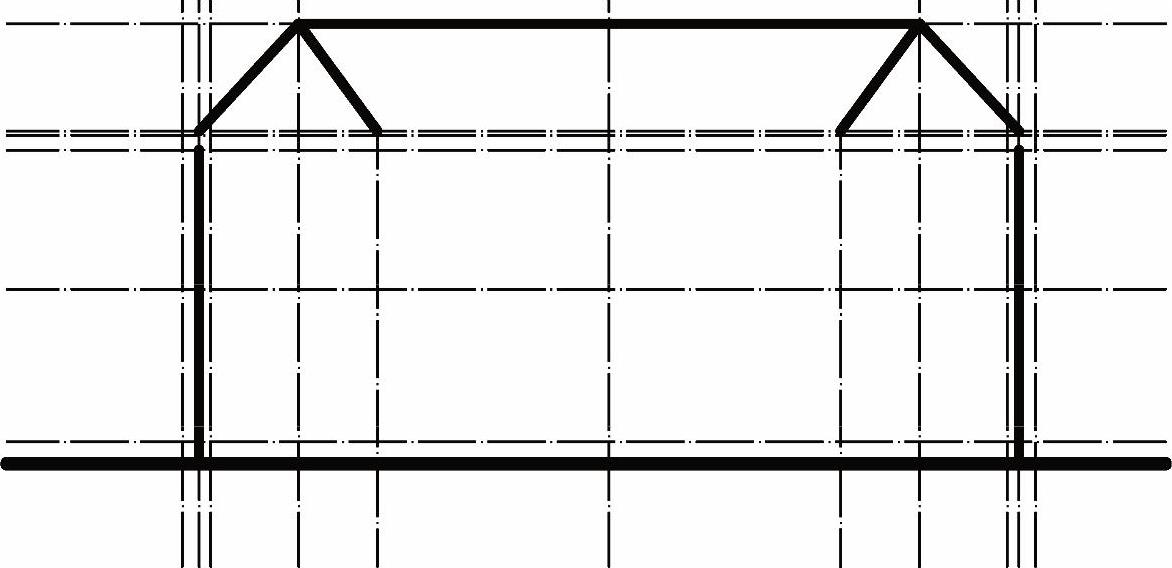

图6-39 建筑外轮廓线的绘制1

5）单击“矩形”按钮，依次捕捉H4与V1的交点，H6与V6的交点为角点绘制矩形，利用“直线”命令依次捕捉H5与V1的交点为起点，H5与V6的交点为终点绘制直线，绘制效果如图6-40所示。

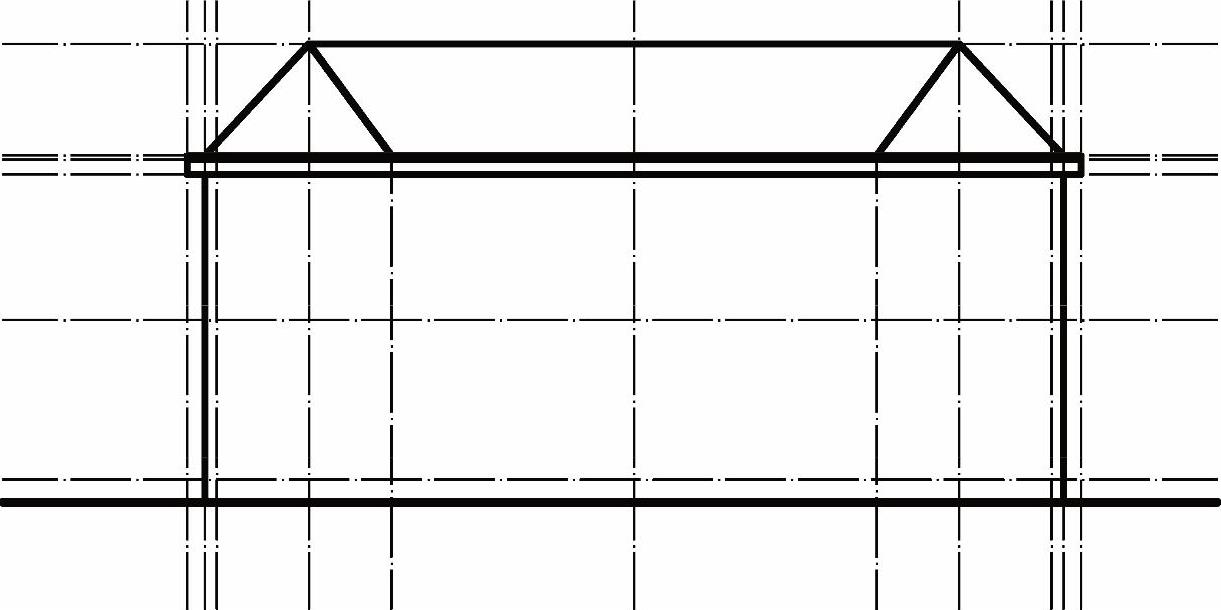

图6-40 建筑外轮廓线的绘制2
