1.6 专业讲解—定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。在施工时凡承重墙、柱、大梁或屋架等主要承重构件都应画出轴线以确定其位置。对于非承重的隔断墙及其他次要承重构件等，一般不画轴线，只须注明它们与附近轴线的相关尺寸以确定其位置。
1）定位轴线应用细点画线绘制。定位轴线一般应编号，编号注写在轴线端部的圆内。圆应用细实线绘制，直径为8～10。定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。
2)平面图上定位轴线的编号，宜标注在图样的下方与左侧。横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，以从下至上的顺序编写，如图1-25所示。
3)拉丁字母的I、O、Z不得用做轴线编号。如果字母数量不够使用，可增用双字母或单字母加数字注脚，如AA、BA…YA或Al、Bl…Yl。
4)在组合较复杂的平面图中定位轴线也可采用分区编号，如图1-26所示。编号的注写形式应为“分区号该分区编号”，分区号采用阿拉伯数字或大写拉丁字母表示。

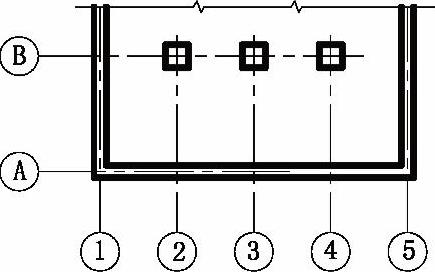

图1-25 定位轴线及编号

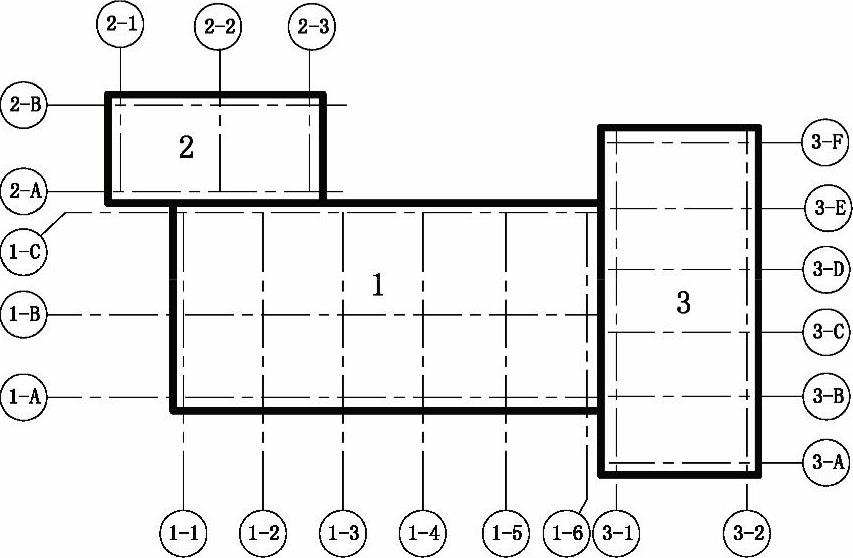

图1-26 分区定位轴线及编号
5）附加定位轴线的编号，应以分数形式表示。两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写，如图1-27所示。1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示，如图1-28所示。

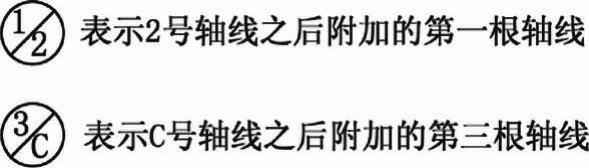

图1-27 在轴线之后附加的轴线

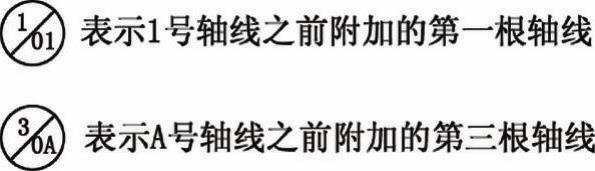

图1-28 在1或A号轴线之前附加的轴线
6）通用详图中的定位轴线，应只画圆，不注写轴线编号。
7）圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写拉丁字母表示，从外向内顺序编写，如图1-29所示。折线形平面图中的定位轴线如图1-30所示。

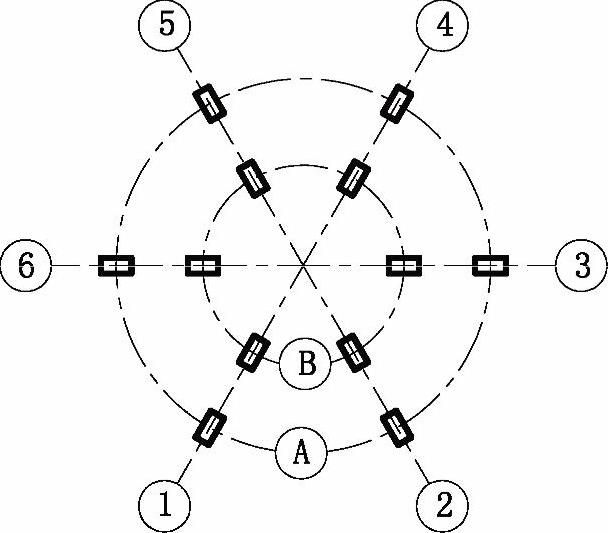

图1-29 圆形平面图定位轴线及编号

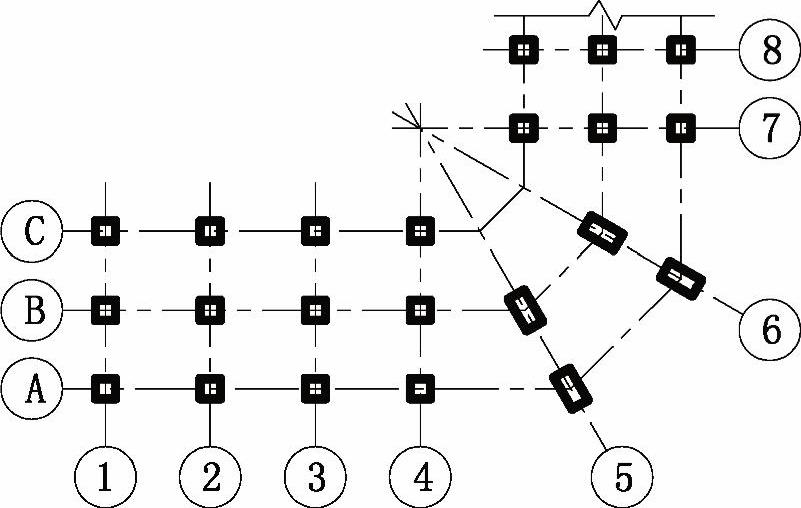

图1-30 折线形平面图定位轴线及编号
