8.3.2  绘制轴线与辅助线

8.3.2 绘制轴线与辅助线

1）单击“图层”工具栏的“图层控制”下拉列表框，将“轴线”层置为当前层。

2）利用“直线”命令，在绘图区适当位置单击鼠标左键确定直线的起点，然后打开正交模式，向上移动光标，输入“10000”，完成直线的绘制。

3）利用“偏移”命令（O），将上一步绘制的直线向右偏移5000，结果如图8-55所示。

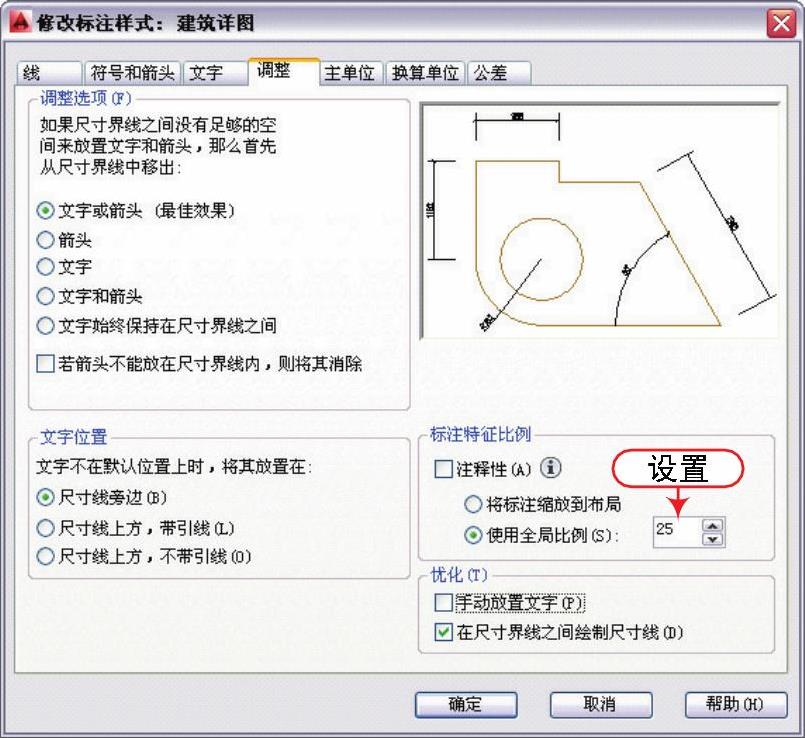

图8-54 全局比例因子的修改

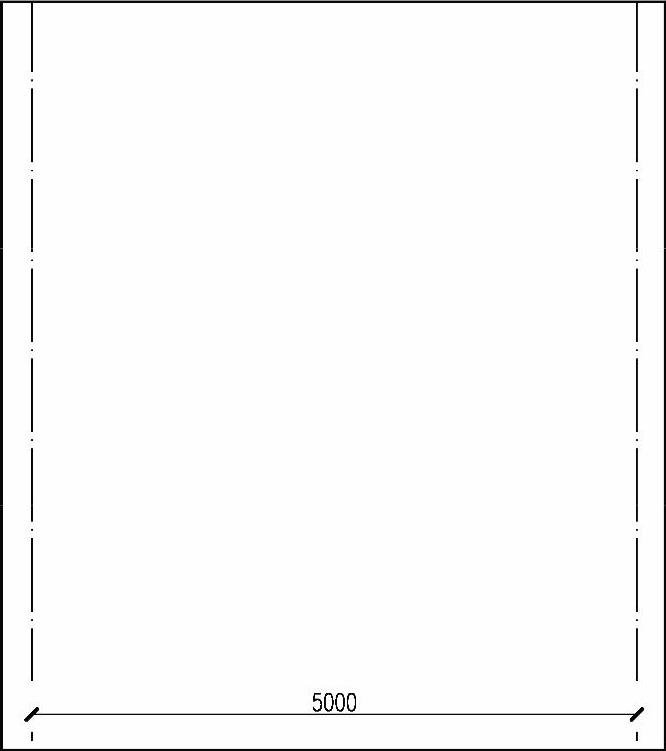

图8-55 偏移轴线

4）单击“图层”工具栏的“图层控制”下拉列，将“辅助线”层置为当前层。

5）利用“直线”命令（L），在靠近竖直直线的下端绘制长度适当的水平直线。

6）利用“偏移”命令（O），分别将绘制的直线偏移1650、1650、3300、2400，以绘制另外4条水平辅助线。

7）使用相同的方法，将右侧的竖直轴线依次向左偏移1320、2160。

8）选择前一步偏移得到的两条竖直直线，然后单击鼠标右键，选择“特性”命令，打开“特性”面板，将其图层修改为“辅助线”，绘制结果如图8-56所示。
