9.3  实例精解——原始平面图的绘制

◎案例：案例\09\原始平面图.dwg

◎视频：视频\09\原始平面图的绘制.avi

设计师在量房之后需要将测量结果用图样表现出来，包括房型结构、空间关系、尺寸等，这是进行室内装饰设计时绘制的第一张图，即“原始平面图.dwg”文件。原始平面图由墙体、门、窗、楼梯、柱、标高和尺寸标注等部分组成。由于原始平面涉及的图形种类较多，因此需要根据图形的种类将它们分别绘制在不同的图层里，以便于统一设置，管理图形的颜色、线型、线宽、打印样式等参数，如图9-49所示。

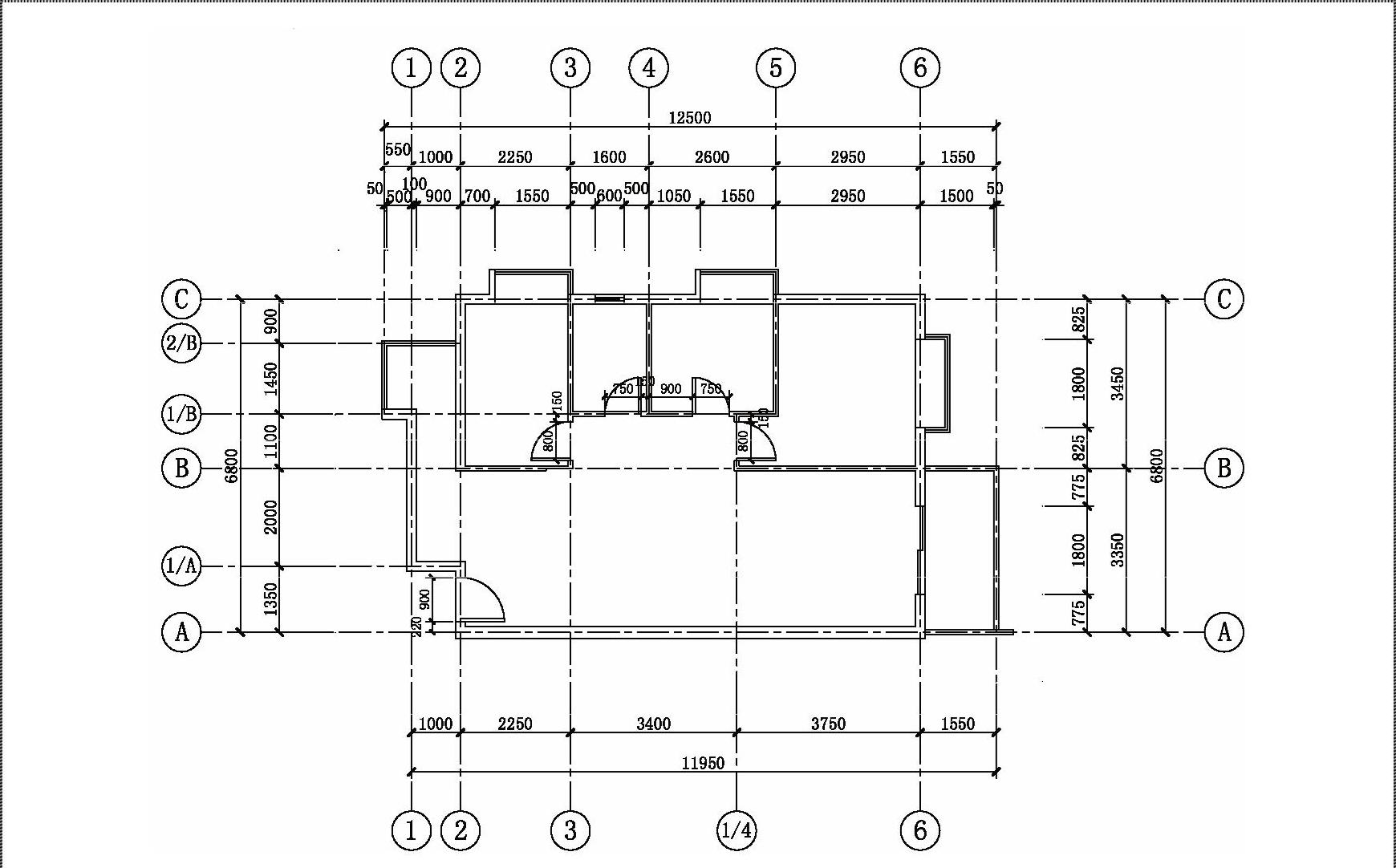

图9-49 原始平面图
