10.2.3  给水管线的绘制

布置好相关的用水设备后，接下来绘制对应的给水管线与用水设备相连接。

1）继续前面的操作，在“图层”面板的图层下拉列表框中，选择“给水管线”图层为当前图层。

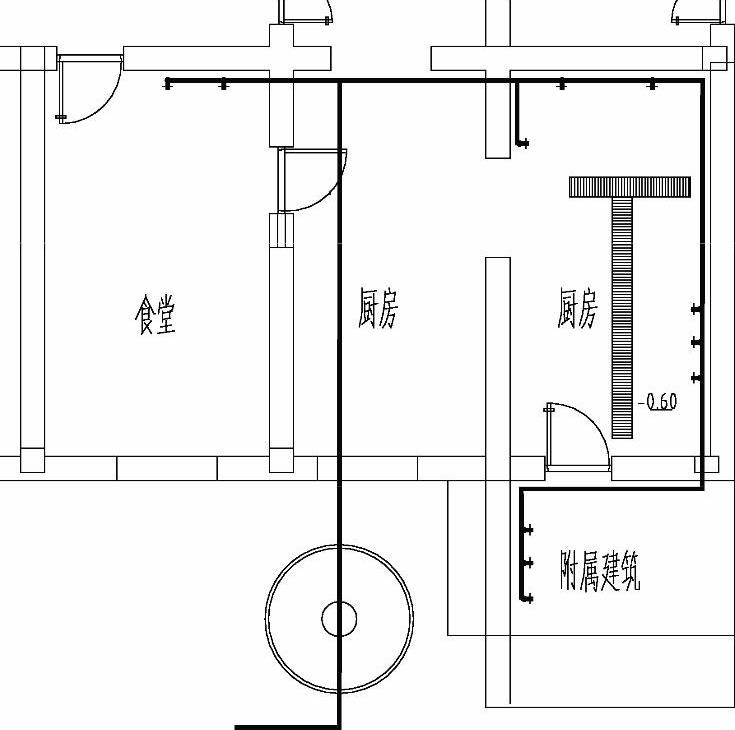

2）执行“多段线”命令（PL），设置全局宽度为“50”，从室外水井处引出连接至厨房和食堂各用水设备给水点的管线，如图10-24所示。

图10-24 绘制给水管线

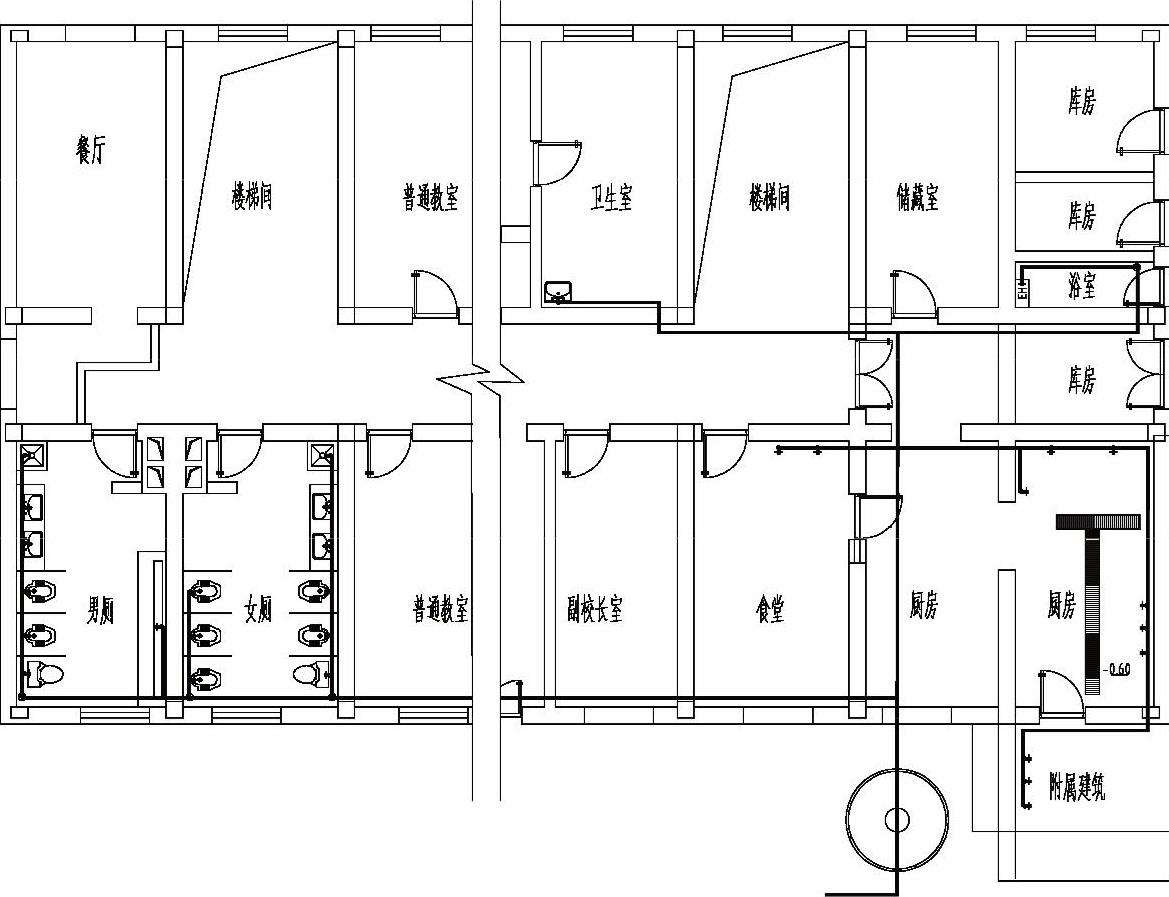

3）按空格键重复“多段线”命令，在引出主管线上引出连接至卫生间、浴室和卫生室各用水设备的给水点管线，如图10-25所示。

图10-25 绘制给水管线效果

提示

由于该建筑平面图形过大，在这里将该建筑中间无给水设备的位置断开，以便能够更清晰地表达出布置的管线。
