2.4.12  立面推拉窗图块的绘制

2.4.12 立面推拉窗图块的绘制

◎案例文件：案例\02\立面推拉窗.dwg

◎视频文件：视频\02\立面推拉窗图块的绘制.avi

推拉窗因为开启灵活，操作方便简单而受到广大用户的青睐；相比而言平开窗一般都采用合页（铰链）连接，并用执手开启，在操作上往往没有推拉窗灵活。

1）在AutoCAD 2014环境中，单击“保存”按钮，将其保存为“案例\02\立面推拉窗.dwg”文件。

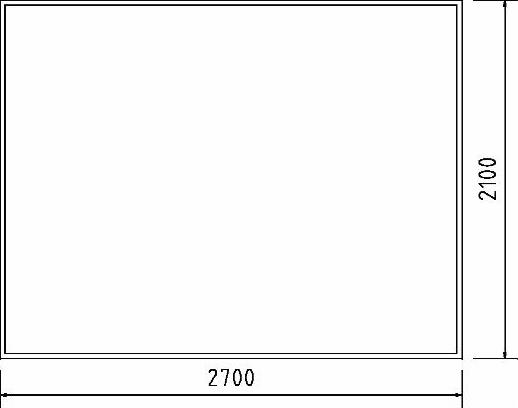

2）执行“矩形”命令（REC），绘制2700×2100的矩形；再执行“偏移”命令（O），将矩形向内偏移30，如图2-84所示。

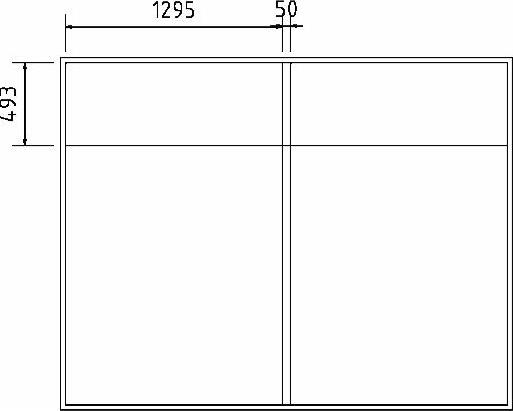

3）执行“分解”命令（X），将内矩形分解成为线条；再执行“偏移”命令（O），将内矩形上水平边向下偏移493，将垂直边向右偏移1295和50，如图2-85所示。

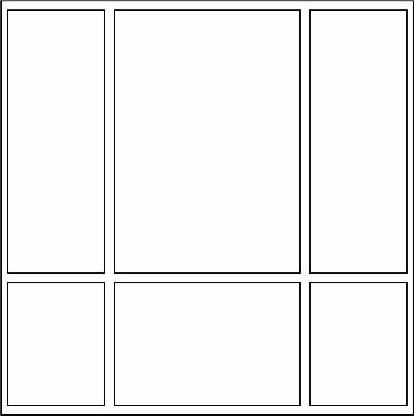

图2-83 平开窗效果

图2-84 绘制偏移矩形

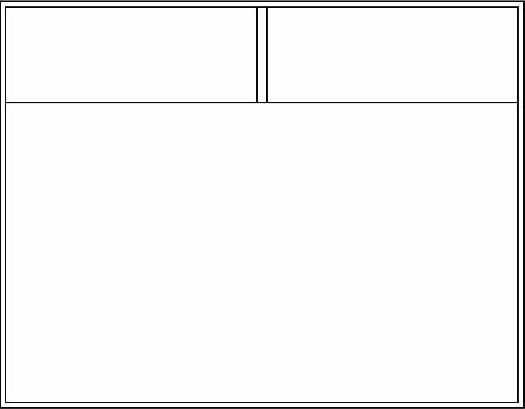

4）执行“修剪”命令（TR），修剪多余的线条，效果如图2-86所示。

图2-85 偏移线段

图2-86 修剪效果

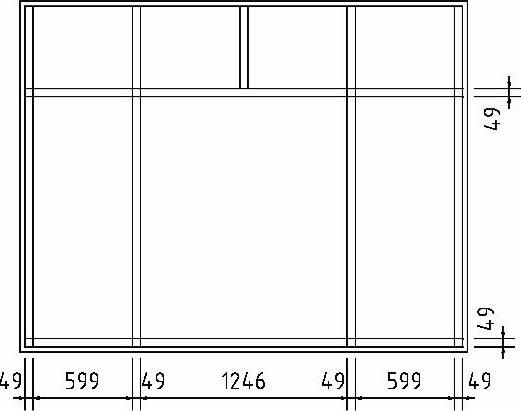

5）执行“偏移”命令（O），再将线段按照图2-87所示进行偏移。

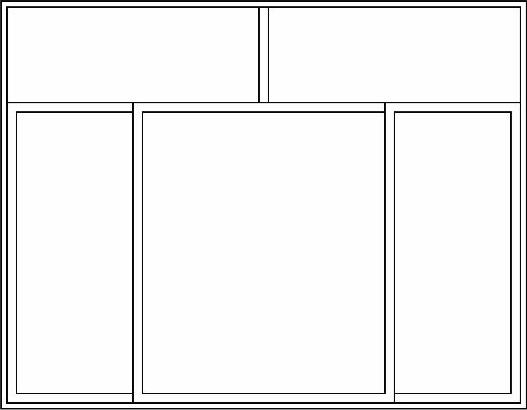

6）执行“修剪”命令（TR），修剪多余线条以形成推拉窗的绘制如图2-88所示。

图2-87 偏移线段

图2-88 修剪完成效果
