2.3.3  建筑文字样式的设置

建筑平面图上的文字有尺寸文字、图内文字说明、图名文字及轴号文字，打印比例为1∶100，文字样式中的高度为打印到图纸上的文字高度与打印比例倒数的乘积。根据建筑制图标准，该平面图文字样式的规划如表2-2所示。

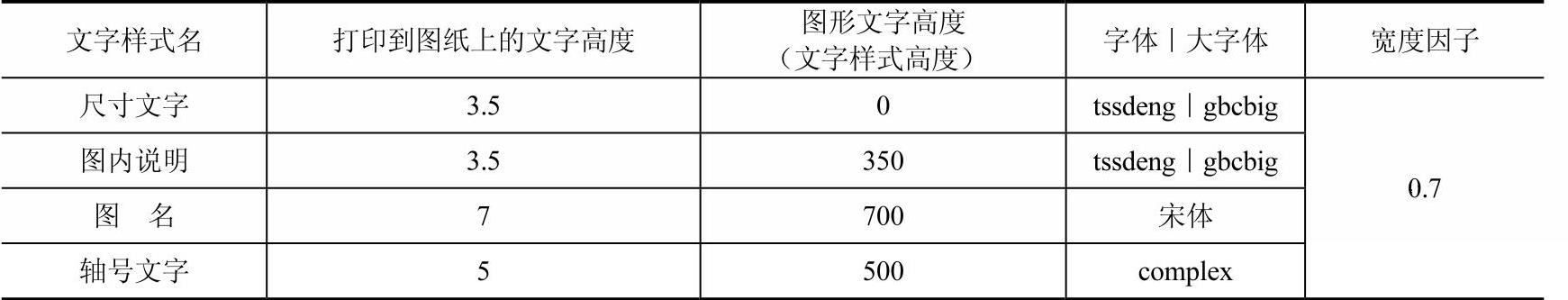

表2-2 文字样式

1）执行“文字样式”命令（ST），打开“文字样式”对话框，单击“新建”按钮打开“新建文字样式”对话框，定义样式名为“图内说明”，单击“确定”按钮。

2）在“字体”下拉列表框中选择字体“tssdeng”，勾选“使用大字体”复选框，并在“大字体”下拉列表框中选择字体“gbcib”，在“高度”文本框中输入“350”，“宽度因子”文本框中输入“0.7”，然后单击“应用”按钮，从而完成“图内说明”文字样式的设置，如 图2-28所示。

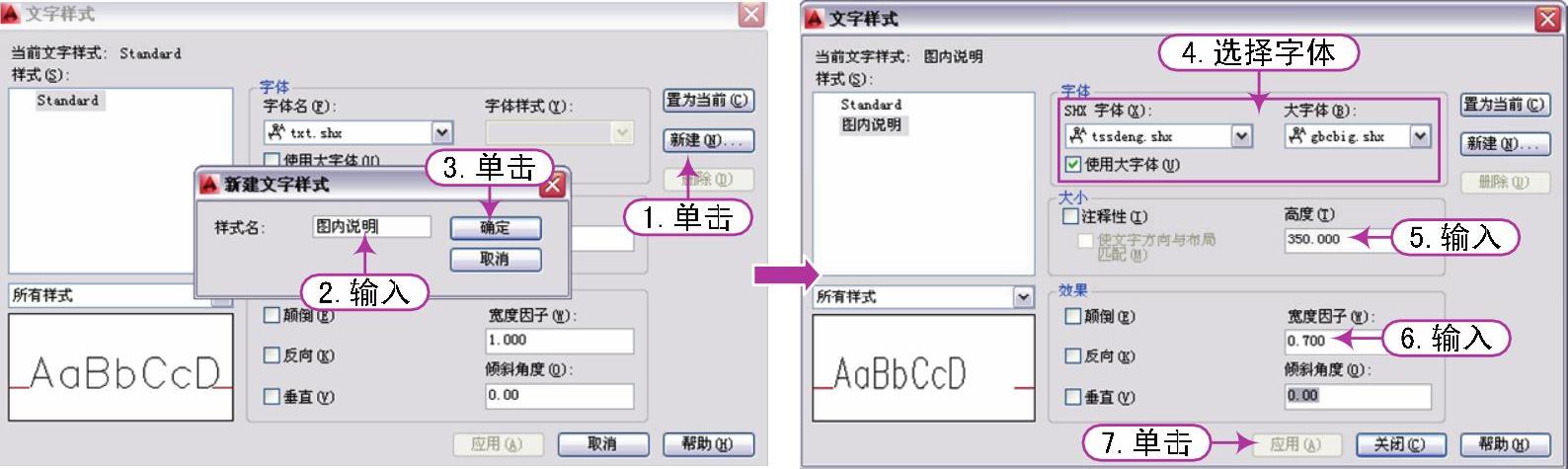

图2-28 新建“图内说明”文字样式

3）根据同样的方法，建立表2-2所示的其他文字样式，如图2-29所示。

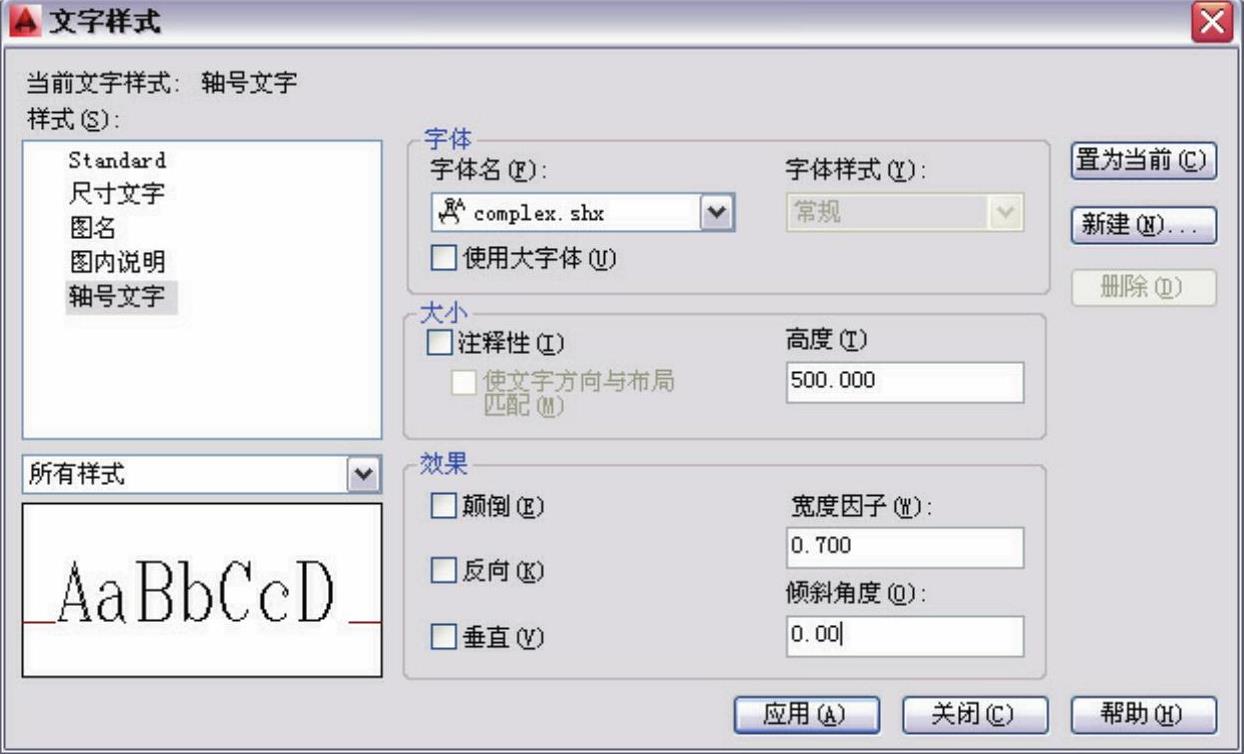

图2-29 建立其他文字样式
