5.2.5 绘制门窗
在绘制门窗前，应首先对墙体开洞，然后绘制门窗并利用“复制”命令将其复制到相应的窗洞口处，或者将其设置为图块插入到相应位置。
1.挖门窗洞
1）执行“偏移”命令（O），将左侧第一条垂直轴线向右侧依次偏移1180和2100。
2）执行“修剪”命令（TR），根据命令行提示，按空格键以修剪全部对象，然后使用鼠标选择长度为2100的墙体对象，并按<Esc>键结束命令。

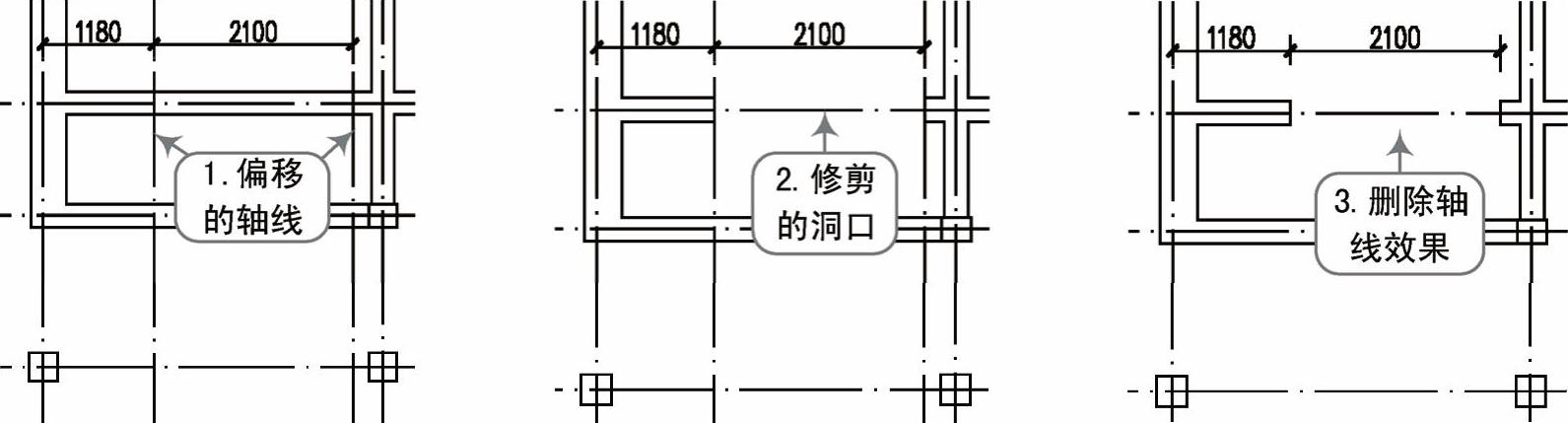

3）这时选择前面所偏移的轴线，并按<Delete>键将其删除，从而形成门窗洞口，如图5-40所示。
图5-40 修剪的门窗洞

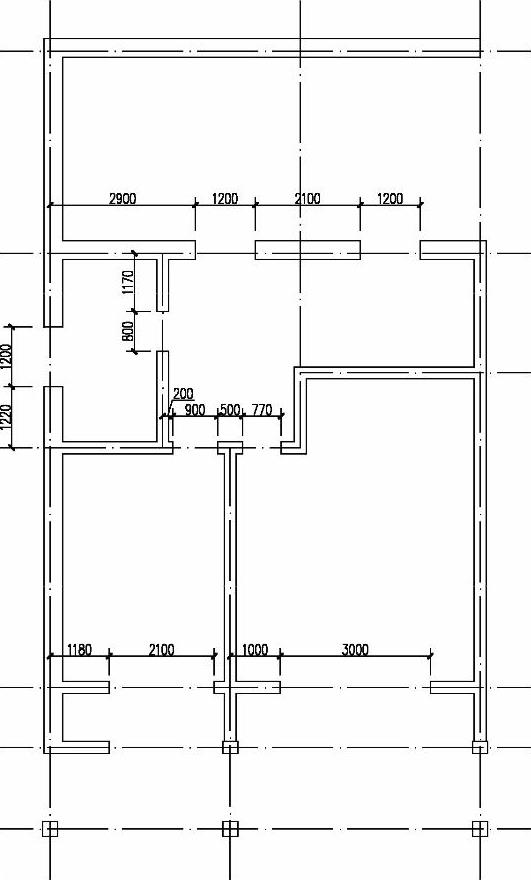

4）使用相同的方法挖出其他门窗洞口，结果如图5-41所示。
2.绘制门窗
1）单击“图层”面板的“图层控制”下拉列表框，将“门窗”层设置为当前。
2）执行“多线”命令（ML），按照“当前设置：对正=无，比例=370.00，样式=4线”进行设置，按<F8>键打开正交模式，按<F3>键启用对象捕捉，捕捉墙体洞口两端点的中点来绘制4线窗对象，如图5-42所示。
图5-41 其余门窗洞的绘制
图5-42 绘制的4线窗

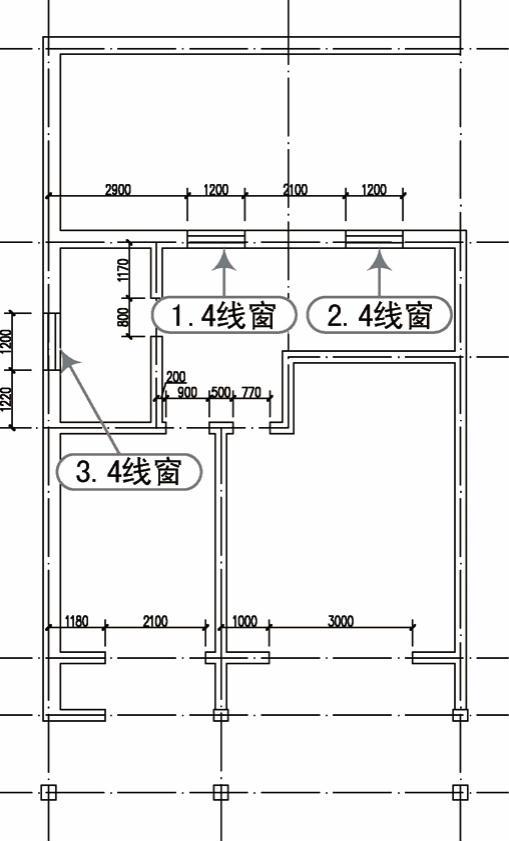

3）按照上一步相同的方法，来绘制另外两处4线窗对象，如图5-43所示。
4）单击“图层”面板的“图层控制”下拉列表框，将“墙”层设置为当前。
5）执行“多线”命令（ML），按照“当前设置：对正=无，比例=160.00，样式=2线”进行设置，按<F8>键打开正交模式，按<F3>键启用对象捕捉，在图形的下侧露台位置绘制宽为160的墙体效果。
6）执行“多线”命令（ML），按照“当前设置：对正=无，比例=90.00，样式=2线”进行设置，在图形的下侧阳台位置来绘制宽为90的阳台墙效果。

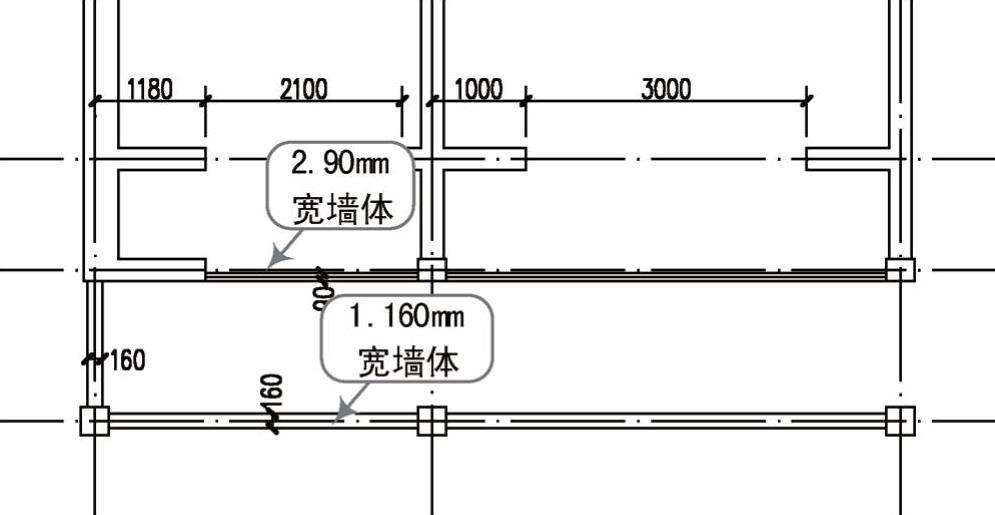

7）执行“直线”命令（L），过宽为90墙体的中点来绘制水平中线，如图5-44所示。
图5-43 绘制的其余4线窗
图5-44 绘制其他墙体
8）单击“矩形”按钮
，在绘图区空白位置单击鼠标左键确定矩形的第一角点，输入“@740，45”确定第二角点。
9）利用“矩形”命令，在“指定第一角点”状态下，输入“FROM”命令，选取前面绘制的矩形右下角点为基点，输入“@-40，0”确定矩形的第一角点，然后输入“@700，-45”确定第二角点。
10）利用“矩形”命令，在“指定第一角点”状态下，输入“FROM”命令，选取前一步绘制的矩形右上角点为基点，输入“@-40，0”确定矩形的第一角点，然后输入“@720，45”确定第二角点，绘制的推拉门M3效果如图5-45所示。
图5-45 推拉门M3的绘制

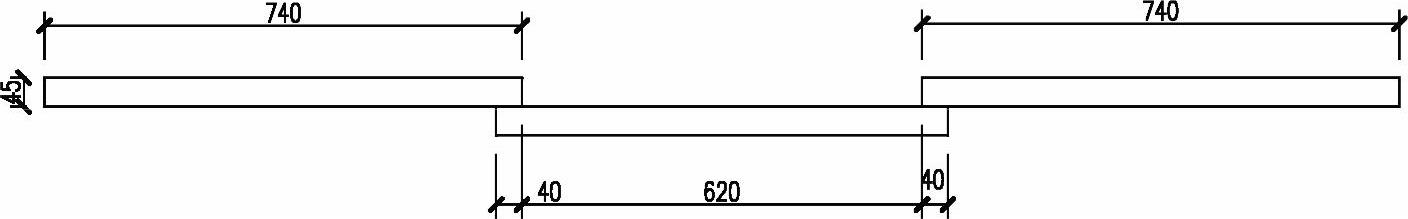

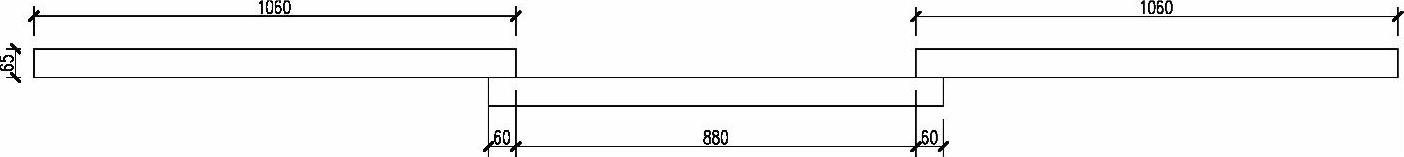

11）利用前面相同的方法，绘制推拉门M4，其尺寸如图5-46所示。
图5-46 推拉门M4的绘制
12）这时，用户可以使用“群组”命令（G），分别将推拉门M3和M4对象进行群组操作。

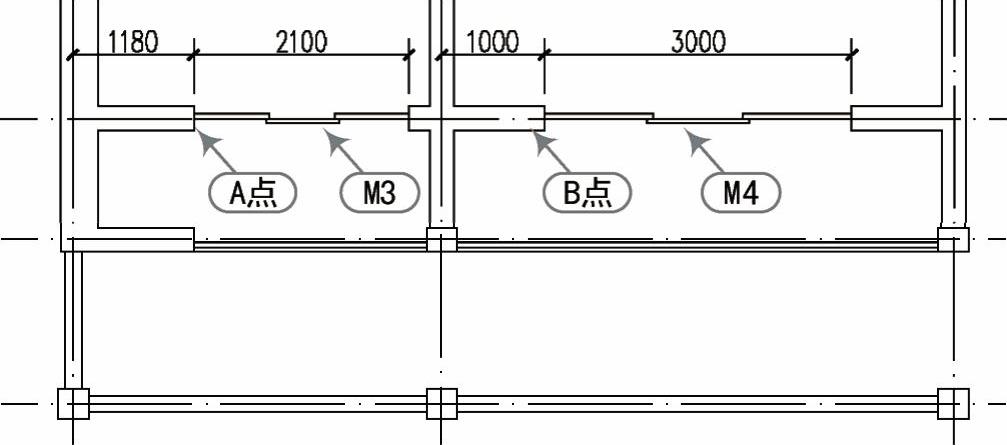

13）利用“移动”命令（M），选取M3为移动对象，以M3左侧矩形的左下角点为基点，以图5-47所示的A点为第二点，将M3移动到指定位置。
14）利用同样的方法将M4移动到B点的相应位置，移动结果如图5-47所示。
图5-47 推拉门的移动
3.创建并插入动态块
本图形中的单开门虽然同样具有图形组成特征，但是由于门的尺寸、开启方向各不相同，若用一般块或属性快进行块的参照和插入十分不方便。AutoCAD从2006版增加了动态块功能，可以根据需要方便地调整块的大小、方向和角度等，因此本节将创建动态单开门图块。
1）利用“矩形”命令（REC），在绘图区空白位置单击鼠标左键，确定矩形的第一角点，输入“@40，1000”确定第二角点。
2）单击“圆弧”按钮

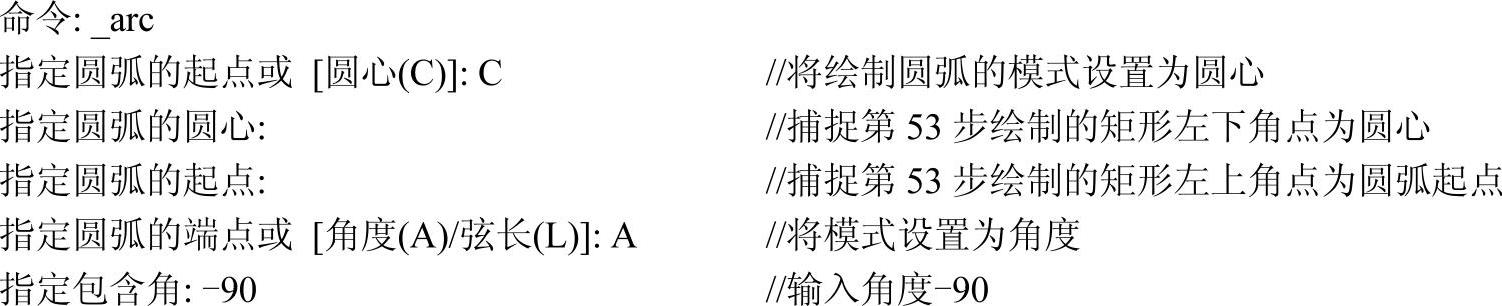

，绘制门的圆弧部分。命令操作如下。绘制结果如图5-48所示。
3）单击“创建块”按钮
，打开“块定义”对话框，在“名称”文本框中输入块的名称“单开门”，单击“选择对象”按钮，进入绘图区域，选择前面绘制的门，然后按<Enter>键返回“块定义”对话框，单击“基点”选项组的“拾取点”按钮，选取矩形的左下角点后再次返回“块定义”对话框，最后单击“确定”按钮完成块的定义。其操作过程如图5-49所示。

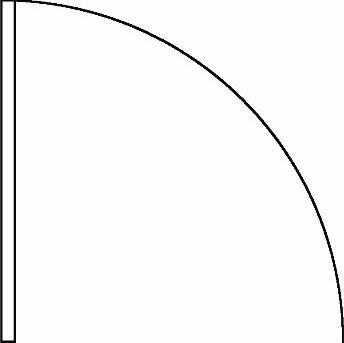

图5-48 门的绘制
图5-49 创建“单开门”块

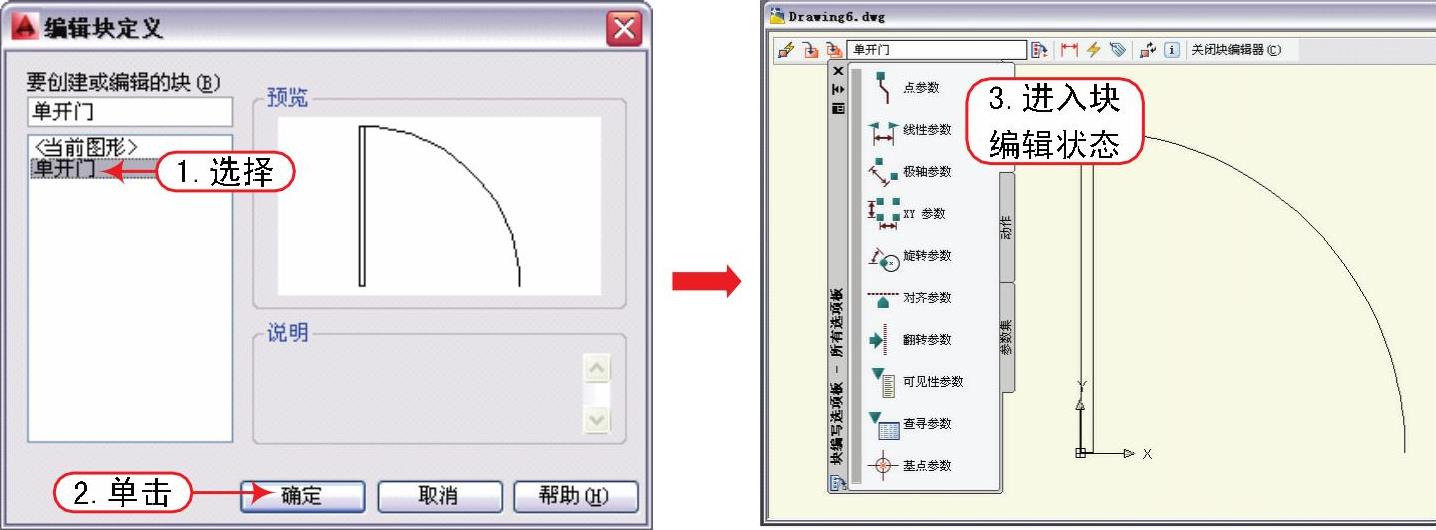

4）选择“工具|块编辑器”菜单命令，打开“编辑块定义”对话框，选择“单开门”，单击“确定”按钮进入块编辑状态，如图5-50所示。
图5-50 编辑块

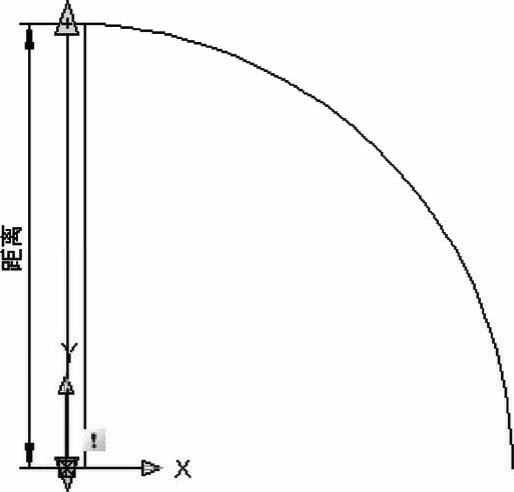

5）单击“块编写”选项板的“参数”选项卡，选择线性参数，捕捉矩形的左下角点为起点，左上角点为端点，然后单击图块左部适当位置为线性参数的标签位置，如图5-51所示。

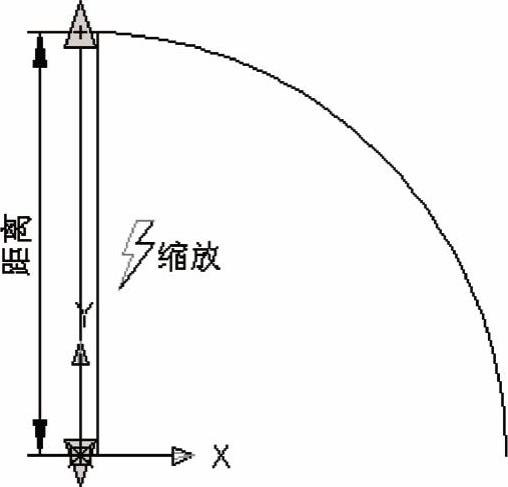

6）单击“块编写”选项板的“动作”选项卡，选择缩放动作后，选择线性参数标签，即指定缩放动作参数为线性参数，然后选择图块中的所有图元作为参数对象，在适当位置单击鼠标左键以确定动作位置，如图5-52所示。
图5-51 线性参数的添加
图5-52 缩放动作的添加

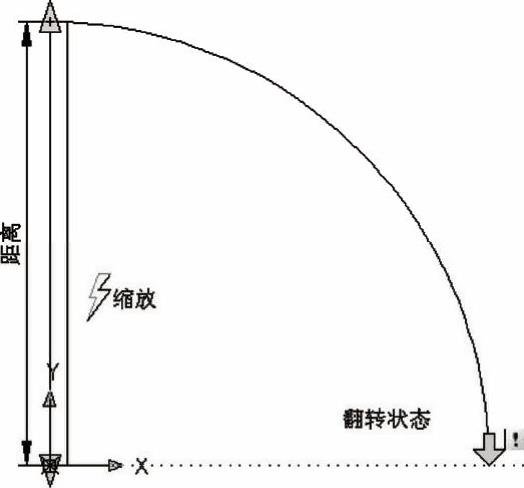

7）选择“参数”选项卡中的翻转参数，捕捉矩形的圆弧的右下点为投影线的基点，左下角点为端点，然后单击适当位置为翻转参数的标签位置，如图5-53所示。

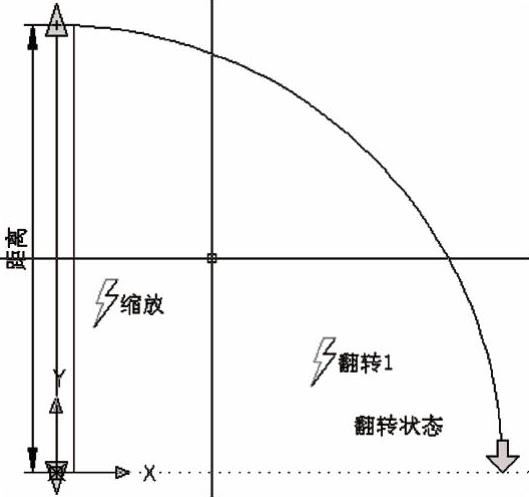

8）单击“块编写”选项板的“动作”选项卡，选择翻转动作后，选择翻转参数标签，即指定翻转动作参数为翻转参数，然后选择图块中的所有图元为参数作用对象，在适当位置单击鼠标左键确定动作位置，如图5-54所示。
图5-53 翻转参数的添加
图5-54 翻转动作的添加
9）选择“参数”选项卡中的旋转参数，选取矩形的左下角点为基点，输入半径为“500”，在“默认旋转角度”提示下按<Enter>键，完成旋转参数的添加，如图5-55所示。

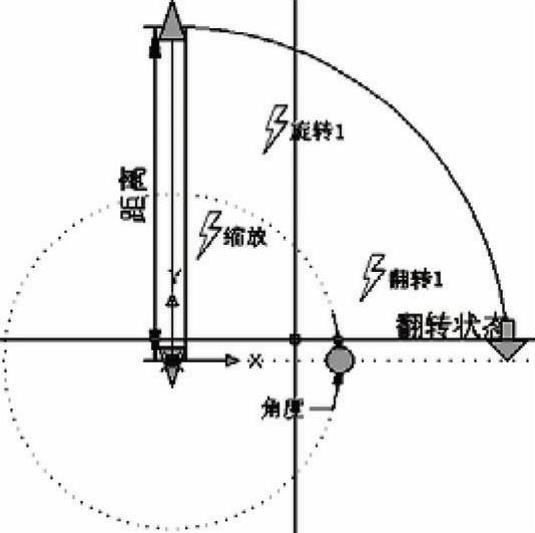

10）单击“块编写”选项板的“动作”选项卡，选择旋转动作后，选择旋转参数标签，即指定旋转动作参数为旋转参数，然后选择图块中的所有图元为参数作用对象，在适当位置单击鼠标左键确以定动作位置，如图5-56所示。
11）单击“动态块”工具条上的“关闭块编辑器”按钮，AutoCAD将弹出一个提示对话框，单击该对话框的“是”按钮，完成动态块定义。
图5-55 旋转参数的添加
图5-56 旋转动作的添加
12）单击“插入块”按钮

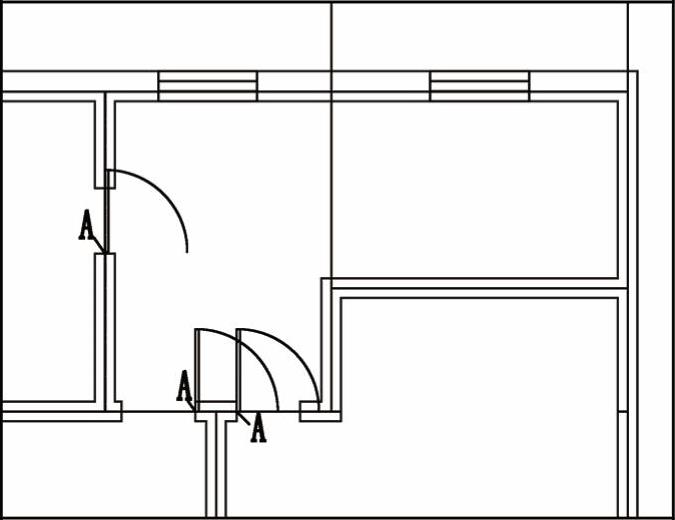

，打开“插入”对话框，选择定义的动态块“单开门”，单击“确定”按钮，在绘图区选择图5-57所示的A点为插入点，完成图块的插入，效果如图5-57所示。

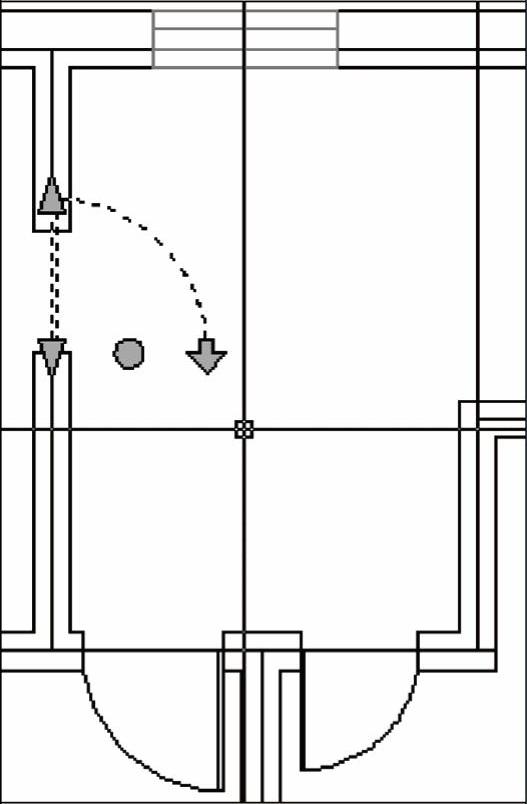

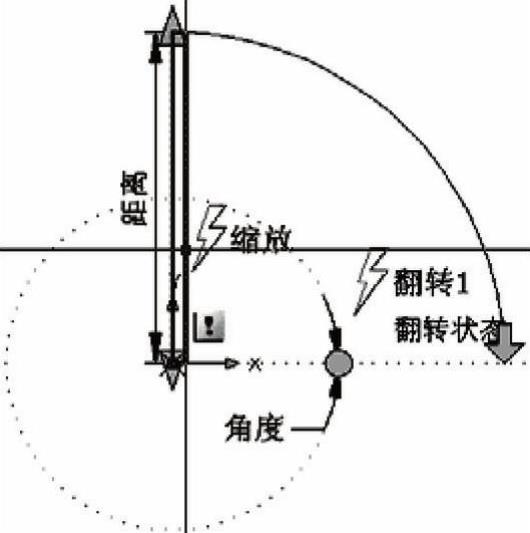

13）单击图5-58所示的虚线图块，即可显示动态块的夹点，单击图示上侧的三角形缩放夹点，打开正交模式，关闭对象捕捉，然后向下移动光标，在“指定点位置”状态下输入“230”，即可将门尺寸修改为“770”。
14）单击图5-58所示的虚线门右下点处的箭头翻转夹点，完成门的上下翻转，如图5-59所示。
图5-57 图块的插入
15）单击图5-60所示的虚线图块，然后单击图示上侧的三角形缩放夹点，打开正交模式，关闭对象捕捉，然后向下移动光标，在“指定点位置”状态下输入“100”，即可将门尺寸修改为“900”。
图5-58 动态块的夹点
图5-59 动态块的缩放及翻转
16）单击图5-60所示的圆形旋转夹点，移动鼠标，待工具提示中的角度显示为“<180”时单击鼠标左键，完成门的旋转，如图5-61所示。
图5-60 动态块的夹点（1）
图5-61 动态块的缩放及旋转（1）

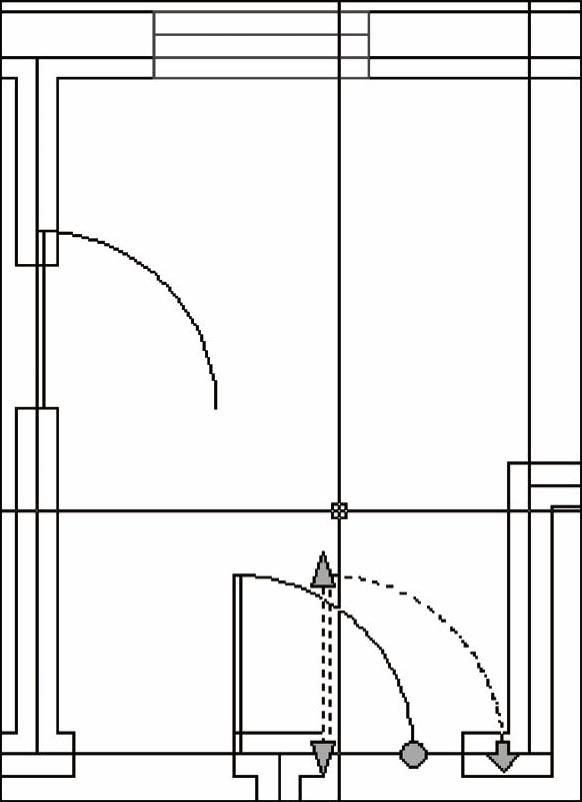

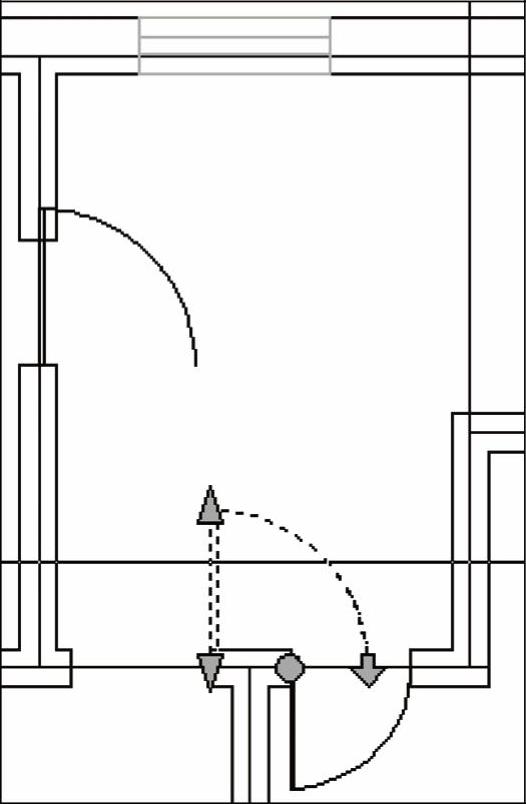

17）单击图5-62所示的虚线图块，然后单击图示上侧的三角形缩放夹点，打开正交模式，关闭对象捕捉，然后向下移动光标，在“指定点位置”状态下输入“200”，即可将门尺寸修改为800。

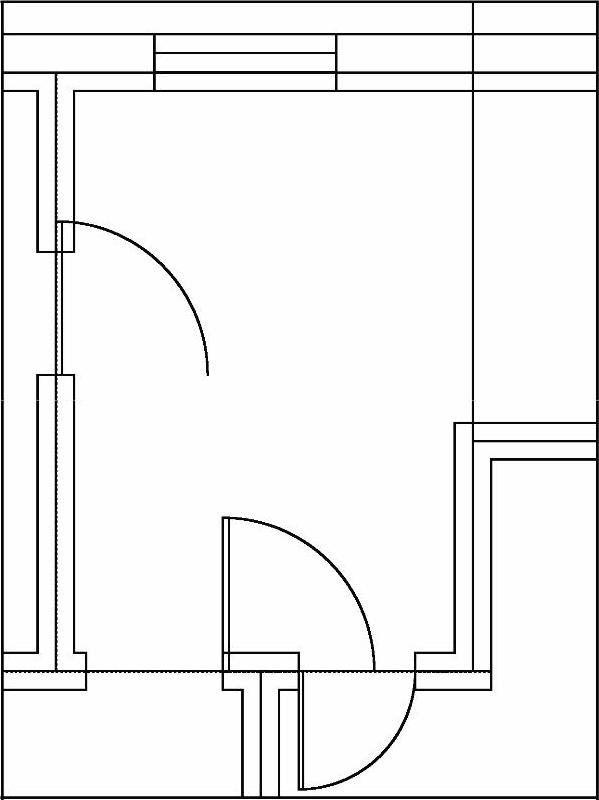

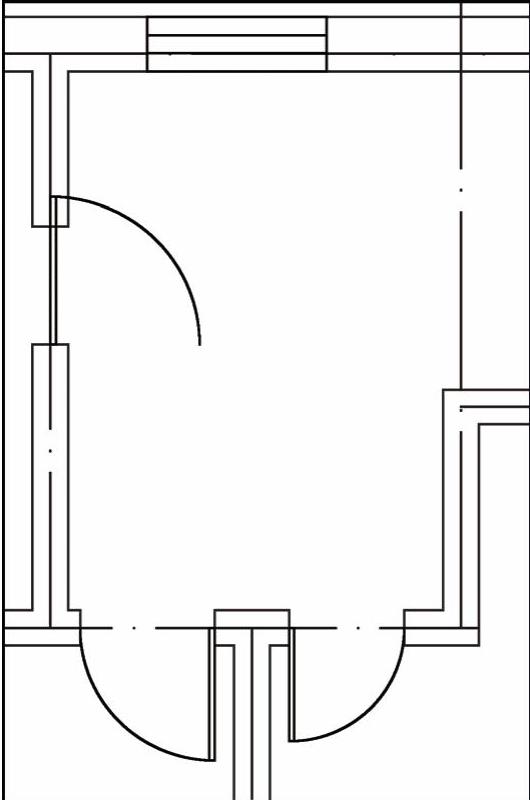

18）单击图5-62所示的圆形旋转夹点，移动鼠标，待工具提示中的角度显示为“<90”时单击鼠标左键，完成门的旋转，如图5-63所示。
图5-62 动态块的夹点（2）
图5-63 动态块的缩放及旋转（2）
