10.1.6  排水平面图的绘制内容

排水施工图中，一般包括排水平面图、排水系统图、节点详图及说明等。

1）排水平面图。排水平面图是以建筑平面图为基础画出的，主要反映卫生洁具、排水管材、器材的平面位置、管径及安装坡度要求等内容，图中应注明排水位置的编号。对于不太复杂的排水平面图，通常和给水平面图画在一起，组成建筑给水排水平面图。

2）排水系统图。排水系统图采用45°三等正面斜轴测画出，表明排水管材的标高、管径大小、管件和用水设备下接管的位置，以及管道的空间相对关系、系统图的编号等内容。图10-3为某卫生间的排水系统图。

3）节点详图及说明。节点详图主要用于反映排水设备及管道的详细安装方式，可参照有关安装手册；说明可并入给水排水设计总说明中，用文字表明管道连接方式、坡度、防腐方法、施工配合等方面的要求。

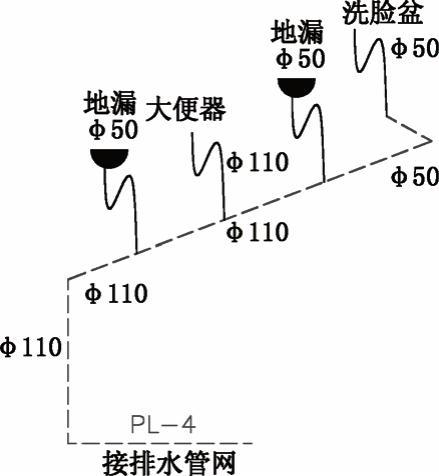

图10-3 某卫生间排水系统图
