2.4.11 立面平开窗图块的绘制
◎案例文件：案例\02\立面平开窗.dwg
◎视频文件：视频\02\立面平开窗图块的绘制.avi
目前市场上较为流行、实用的窗型要数推拉与平开两种方式。平开窗是指合页（铰链）安装于门窗侧面向内或向外开启的门窗，其抗风压性、水密性、气密性较好。
1）在AutoCAD 2014环境中，单击“保存”按钮
，将其保存为“案例\02\立面平开窗.dwg”文件。
2）执行“矩形”命令（REC），绘制1500×1500的矩形，如图2-81所示。
3）执行“分解”命令（X）和“偏移”命令（O），将矩形边按照图2-82所示进行偏移。

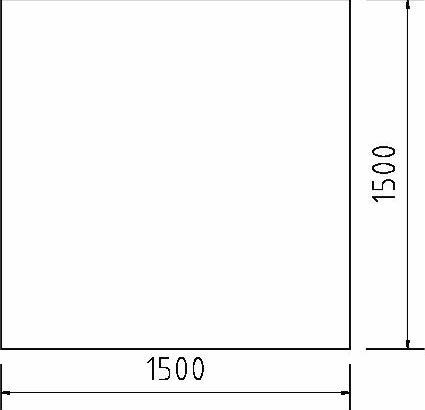

图2-81 绘制矩形
图2-82 分解偏移矩形边
4）执行“修剪”命令（TR），修剪多余的线条，效果如图2-83所示。
5）执行“基点”命令（BASE），捕捉右下角点作为基点，然后按<Ctrl+S>组合键保存。
