9.4.5  布置书房

9.4.5 布置书房

1）绘制书架。单击“绘图”工具栏的“矩形”按钮，在书房平面中单击选取一点作为矩形的第一个角点，在命令行输入“@2100，300”作为第二个角点，绘制一个2100×300的矩形作为书架造型外轮廓，如图9-87所示。

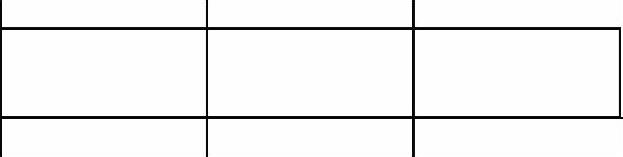

2）在矩形一端绘制一条直线，然后用“偏移”命令偏移两条直线，偏移距离为700，绘制出书架内部的分隔示意线条，如图9-88所示。

图9-87 绘制书架外轮廓

图9-88 偏移直线

3）将矩形端头的直线删除，把伸出矩形外侧的直线打断，在每一格内加入交叉线，如图9-89所示。

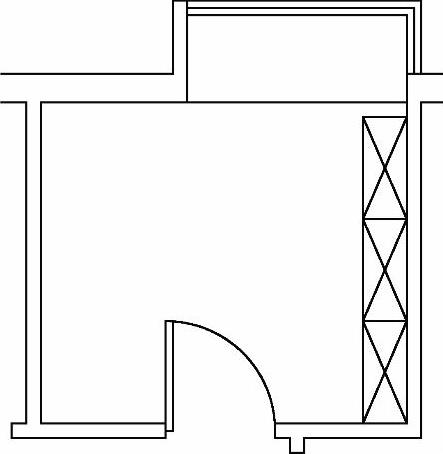

4）将书架平面图形建立为图块，命名为“书架”，并旋转90°，移动到图9-90所示的位置。

图9-89 加入交叉线

图9-90 书架就位

5）绘制休息床。单击“绘图”工具栏“矩形”按钮，在书房平面中单击选取一点作为矩形的第一个角点，在命令行输入“@2100，750”作为第二个角点，绘制一个2100×750的矩形作为休息床造型外轮廓。

6）单击“矩形”按钮，单击选取矩形右下角点作为第一个角点，在命令行输入“@100，750”作为第二个角点，绘制一个绘制一个750×100的矩形作为床头靠背。

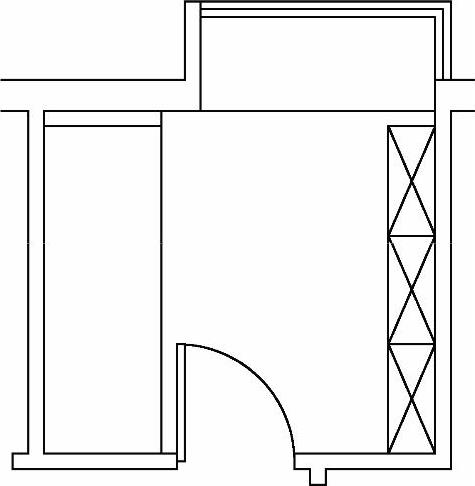

7）将休息床平面图形建立为图块，名为“休息床”，并旋转90°，移动到图9-91所示的位置。

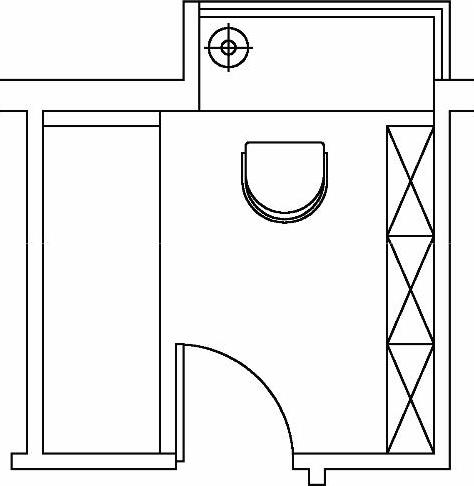

8）由于书房面积有限，因此把窗台改造成写字台，在窗台上布置一盏台灯，外加一把座椅。用“窗口放大”命令将居室的书房部分放大，单击“绘图”工具栏中“插入块”按钮，单击“浏览”按钮，选择“案例\09\图块\台灯.dwg”图块文件，单击“打开”按钮返回到“插入”对话框，再单击“确定”按钮插入台灯图块；同样插入“座椅”图块，并移动到图9-92所示位置。

图9-91 休息床就位

图9-92 台灯和座椅就位
