10.4.4  排水平面图的注释

10.4.4 排水平面图的注释

绘制好教学楼首层平面图内的所有排水管线及排水设备后，下面为排水平面图内的相关内容进行文字标注，包括排水立管名称标注、排水管管径标注、图名标注等。

1）在“图层”下拉列表框中，选择“标注”图层为当前图层。

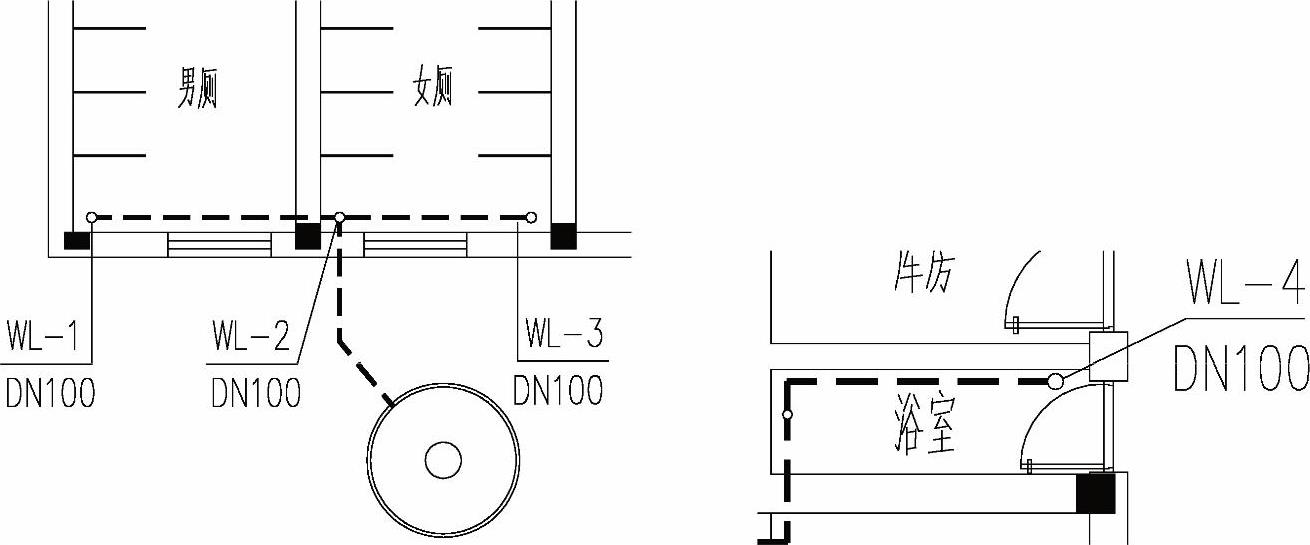

2）执行“多行文字”命令（MT），选择文字样式为“图内文字”，对平面图中的4根排水立管进行名称及管径标注；执行“直线”命令（L），在文字处分别绘制指引线至排水立管，如图10-83所示。

图10-83 文字标注排水立管

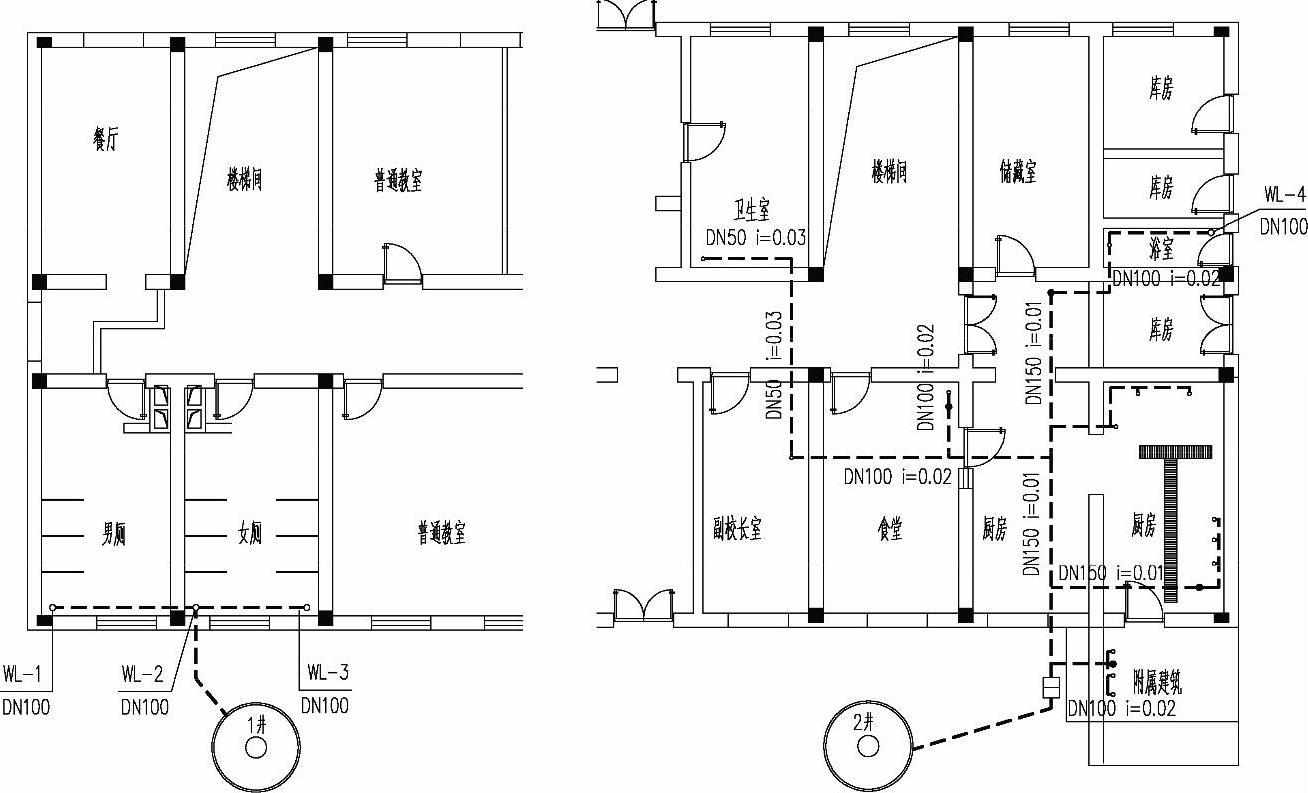

3）利用同样的方法，执行“多行文字”命令（MT），对管道进行管径与坡度的标注，然后在水井处进行相应的文字注释，效果如图10-84所示。

提示

由于图形过大，无法看清标注的内容，这里只将安装排水设备的位置显示出来。

图10-84 文字标注管径效果

4）执行“多行文字”命令（MT），选择“图名”文字样式，设置文字高度为“1000”，在图形的下方标注图名“首层排水平面图”，再设置文字高度为“850”，标注比例“1∶100”；执行“多段线”命令（PL），设置全局宽度为“100”，绘制一条与图名同长的多段线。

5）至此，该教学楼首层排水平面图已经绘制完成，如图10-66所示，按<Ctrl+S>组合键进行保存。
