9.5.2  顶棚造型绘制

9.5.2 顶棚造型绘制

1）吊柜家具的顶棚投影编辑。单击“标准”工具栏的“特性匹配”按钮，先将吊柜的虚线编辑为顶棚层的实线，再运用“偏移”命令（O）偏移18（板厚），在吊柜外轮廓线向内复制一个内轮廓线，如图9-128所示。

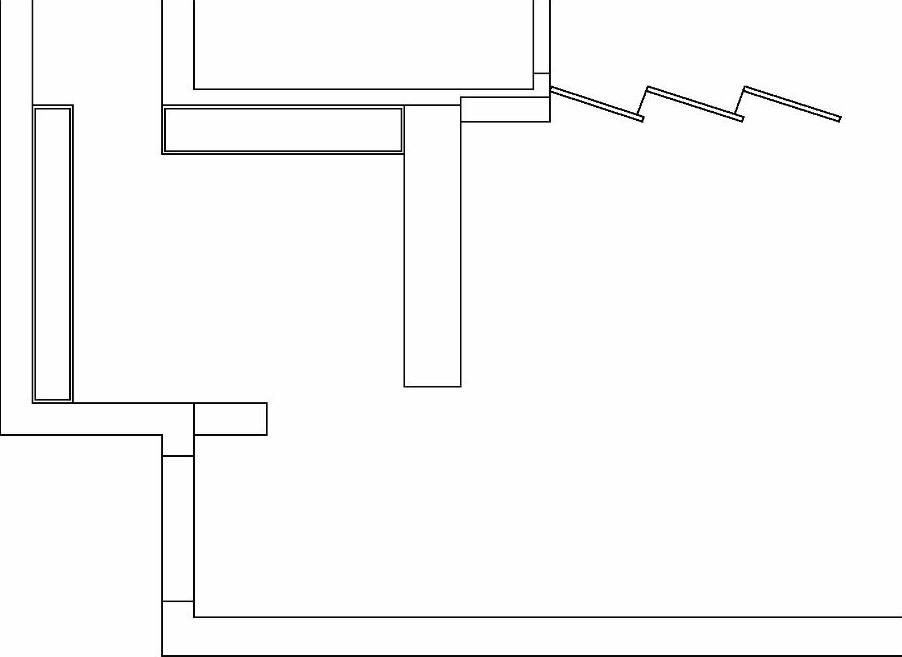

图9-128 吊柜顶面

2）建立“顶棚”图层，并设置为当前层，参数设置如图9-129所示。

图9-129 新建的“顶棚”图层

3）顶棚周边如需加线脚，可由墙线偏移得到，偏移量由设计尺寸决定。

4）厨房、卫生间的顶棚可以自己绘制或用图案填充完成。

提示

在进行顶棚造型时，客厅、餐厅上方作局部吊顶，吊顶高度230；吊顶龙骨为木龙骨，吊顶板为厚度是5的夹板；主卧室、次卧室、书房不作吊顶处理，顶棚刷乳胶漆；厨房及卫生间采用铝复合板吊顶，吊顶高度为230；其余部分不作吊顶处理，顶棚表面刷乳胶漆。以此将其设计思想表现在顶棚图上，结果如图9-130所示。

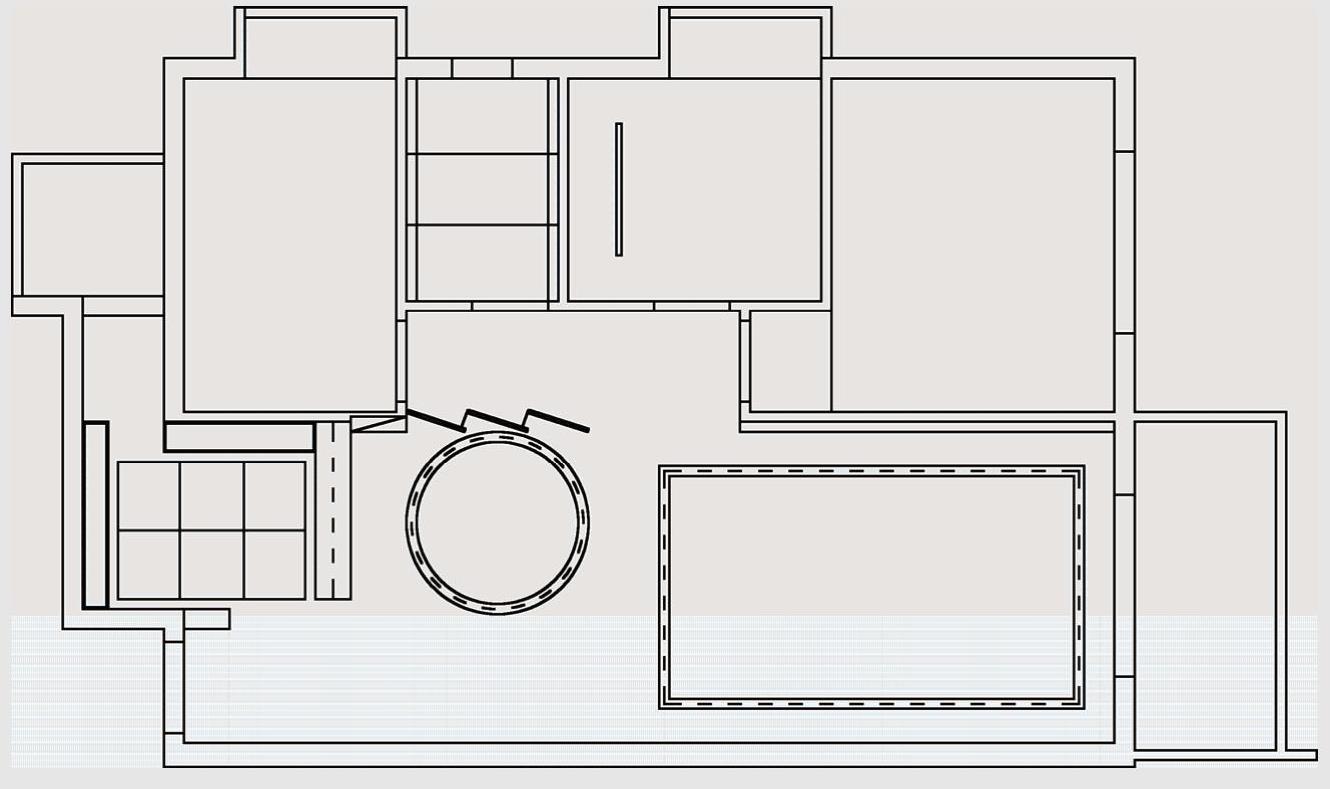

图9-130 顶棚造型
