9.7.4  绘制装饰墙面

按照设计思路，在床头顶棚处布置一块白镜，在床头上方加一装饰灯槽。绘出的具体操作如下。

1）使用“偏移”命令（O）将卧室上轮廓线向下偏移320，再使用“修剪”命令对偏移复制出的直线进行修剪，从而形成顶棚处白镜效果，如图9-182所示。

2）使用“矩形”命令（REC），在双人床立面上方作为矩形的第一个角点，在命令行输入“@1300，600”作为第二个角点，绘制一个1300×600的矩形作为装饰灯槽轮廓；使用“偏移”命令（O）将绘制的矩形装饰灯槽轮廓向外偏移35；再使用“直线”命令（L）连接两个矩形的四个角点形成灯槽绘；选中灯槽造型，使用“移动”命令将其灯槽移动到图9-183所示的位置，灯槽距地面为1165。

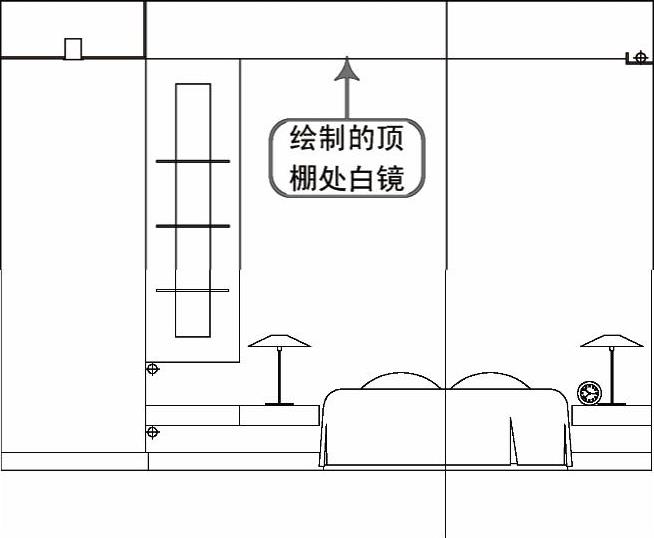

图9-182 顶棚处白镜效果

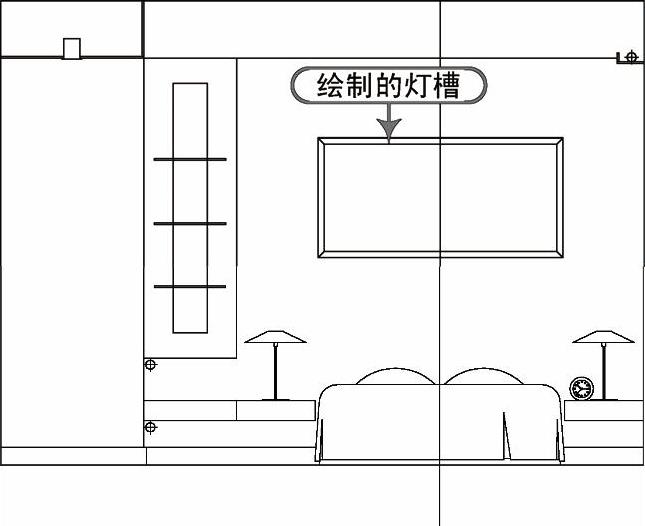

图9-183 绘制的灯槽
