6.2.4 绘制柱子
1）单击“图层”工具条的“图层控制”下拉列表框，将“立面分界线”置为当前层。
2）为了便于选择对象，关闭“建筑外轮廓”和“室外地坪”图层。

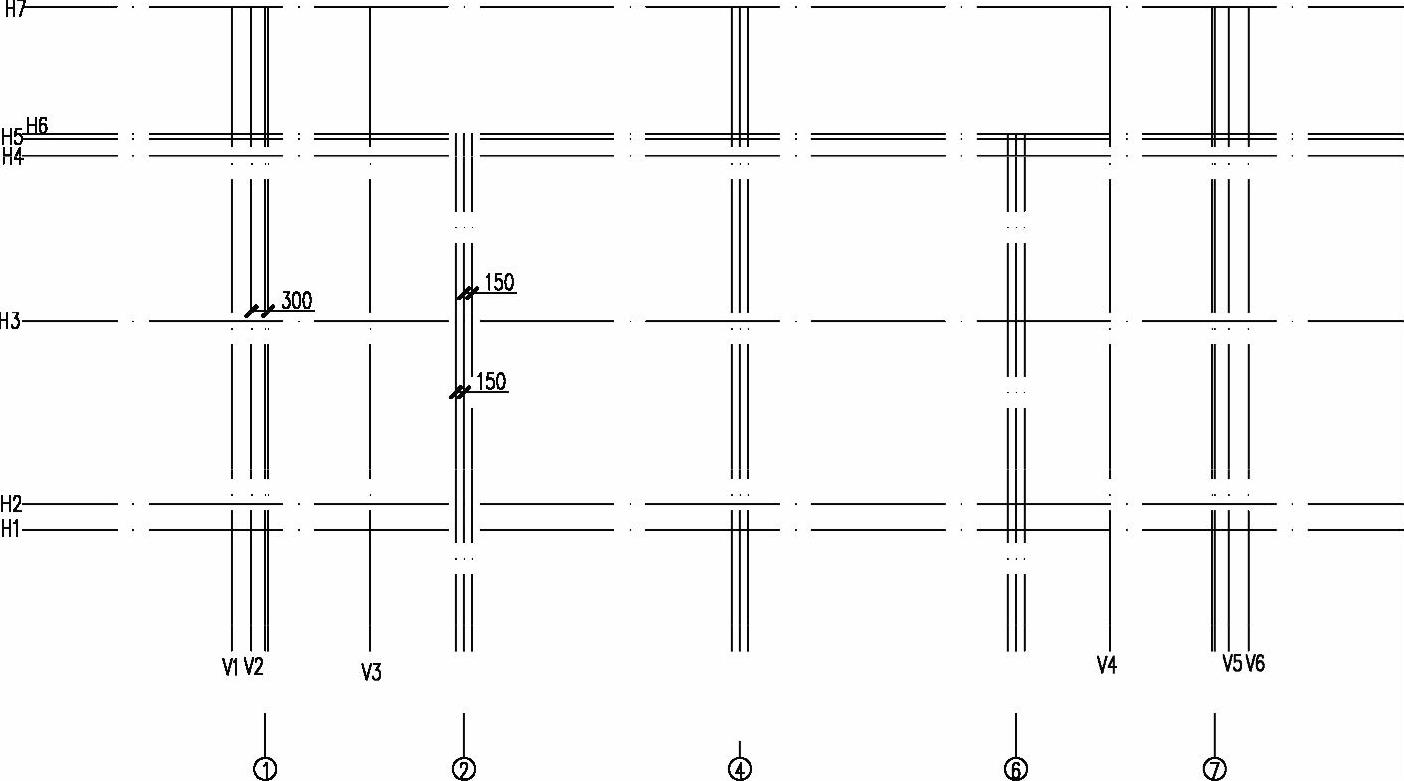

3）利用偏移命令将2、4、6轴线分别向左偏移150，向右偏移150，继续利用偏移命令将V2轴线向右偏移300，V5轴线向左偏移300从而形成柱的轮廓，偏移结果如图6-41所示。
图6-41 柱辅助线的偏移
4）利用“直线”命令分别选取前一步偏移得到的直线与水平辅助线H2的交点为起点，与H4的交点为终点绘制直线。为了使图面视觉更加简练清晰，将柱部分辅助线删除，最后结果如图6-42所示。

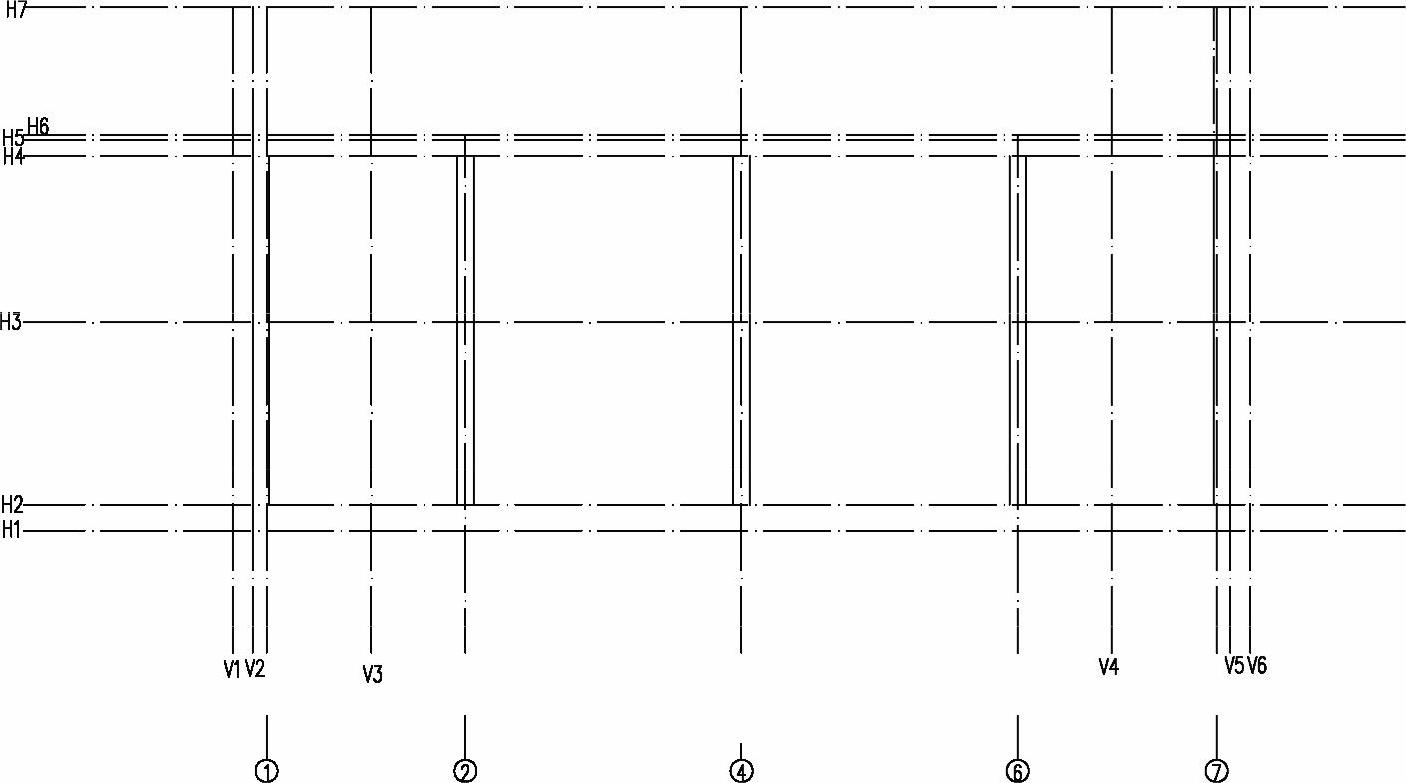

图6-42 柱轮廓线的绘制
提示
还可以通过双击前面偏移得到的直线，打开“特性”面板，将其所在的图层修改为“立面分界线”，然后利用“修剪”命令修剪掉多余的直线，从而绘制柱轮廓线。

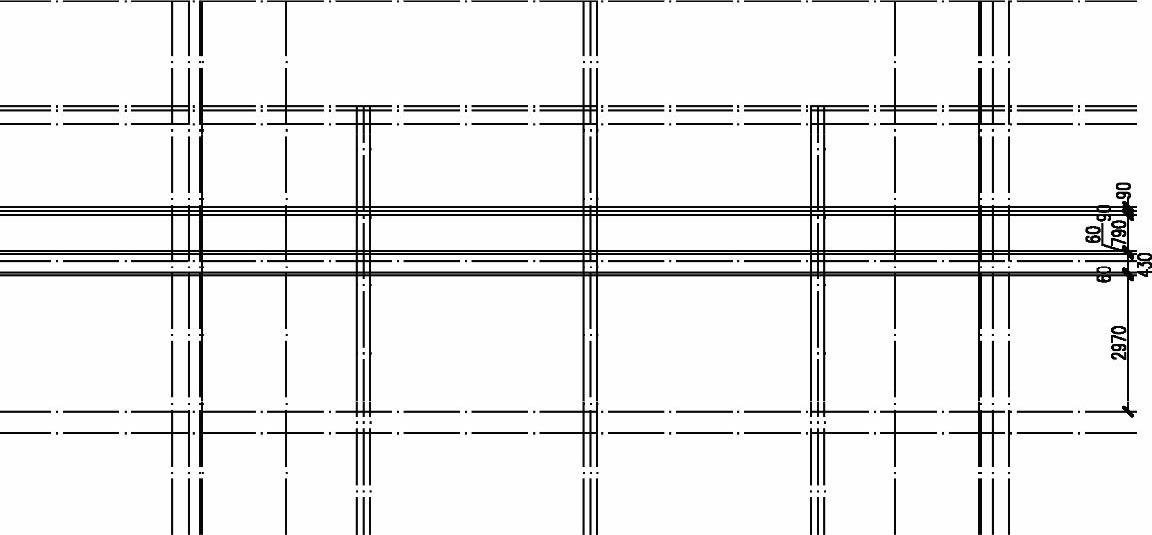

5）利用“偏移”命令，将H2水平线向上分别偏移2970、60、430、60、790、90、90，以此绘制柱水平装饰线的辅助线，并将刚刚偏移得到的直线图层利用“特性”面板修改为“立面分界线”，绘制结果如图6-43所示。

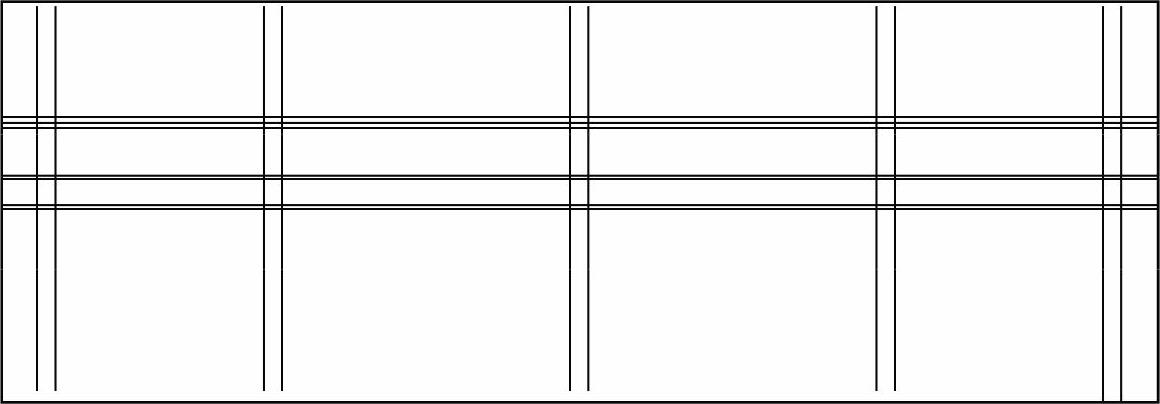

图6-43 柱水平装饰线的绘制
6）单击“图层”工具条的“图层控制”下拉列表框，单击“标注”“辅助轴线”“轴线”“轴线文字”前的图标
，使其变暗处于关闭状态，图形显示效果如图6-44所示。
图6-44 图层关闭后图形显示效果
7）利用“偏移”命令将各柱的左轮廓线分别向左偏移60，柱的右轮廓线向右偏移60，偏移效果如图6-45所示。

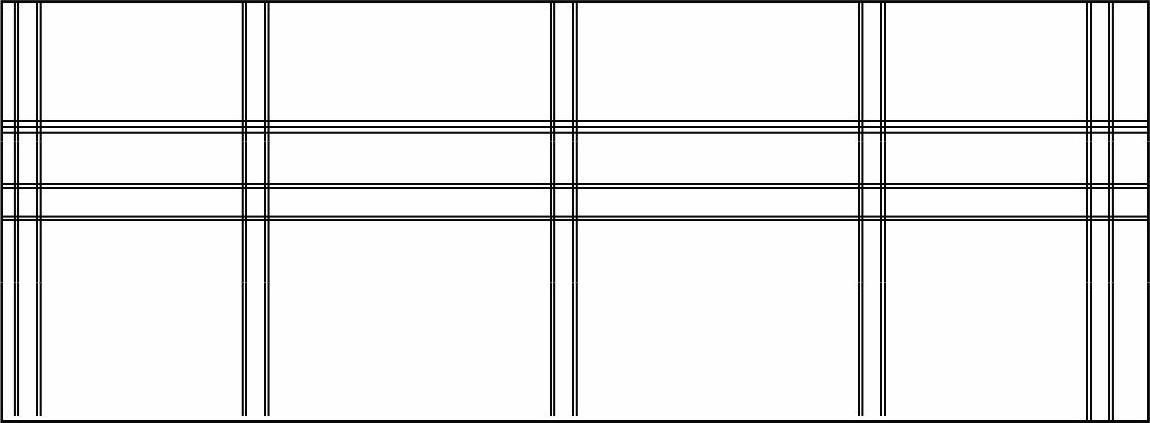

图6-45 柱轮廓线的偏移
8）单击“修剪”按钮
，选择图6-46所示的虚线作为剪切边，按空格键结束选择，然后逐个单击边柱（见图6-47）做了标记的图线，剪切掉需要剪切的部分，修剪效果如图6-48所示。

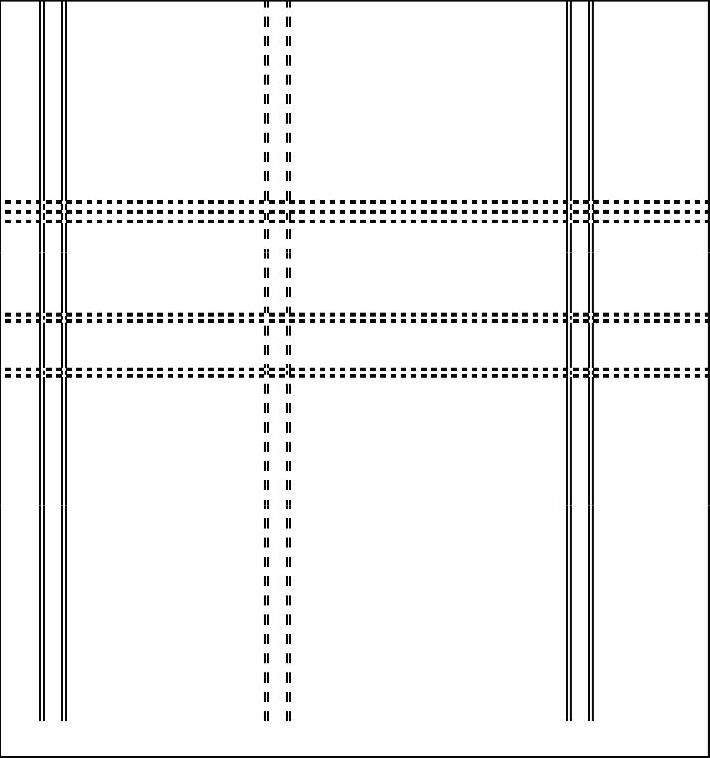

图6-46 修剪边界1

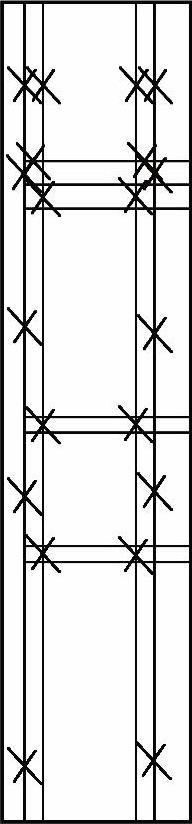

图6-47 需修剪的直线1

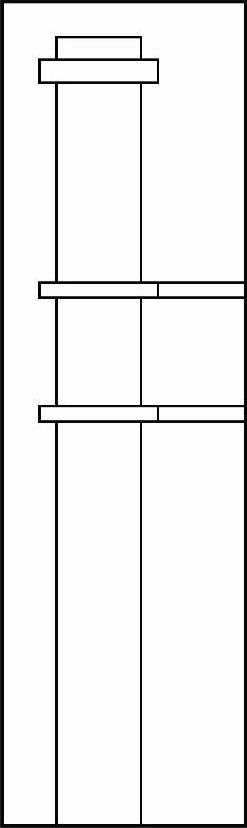

图6-48 边柱修剪后的效果
9）利用“修剪”命令，选择图6-49所示的虚线作为剪切边，然后逐个单击中柱（见图6-50）做了标记的图线，剪切掉需要剪切的部分，修剪效果如图6-51所示。

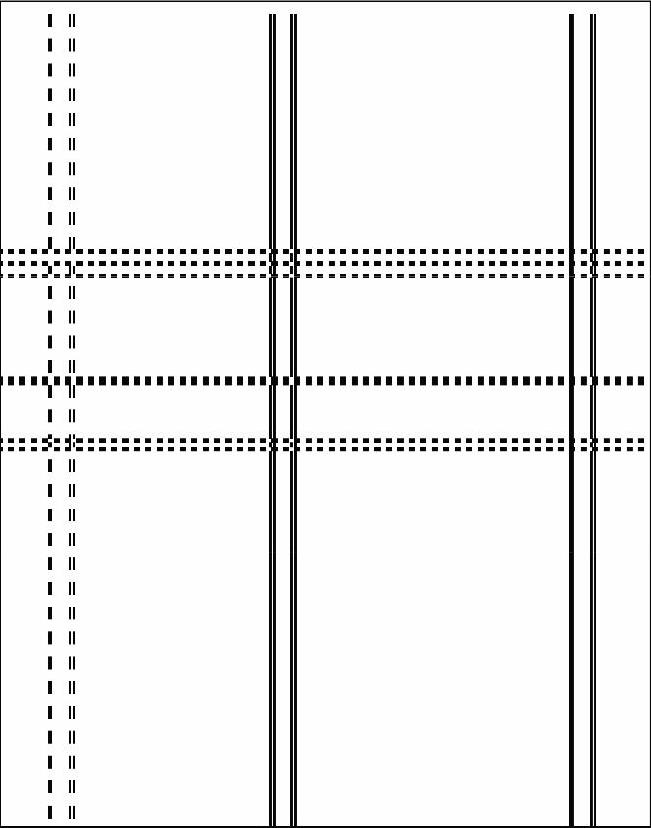

图6-49 修剪边界2

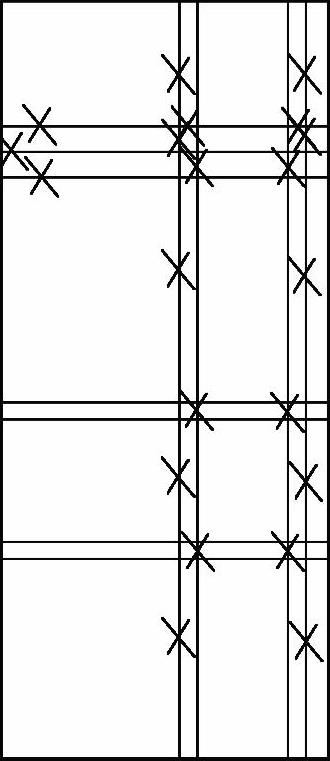

图6-50 需修剪的直线2

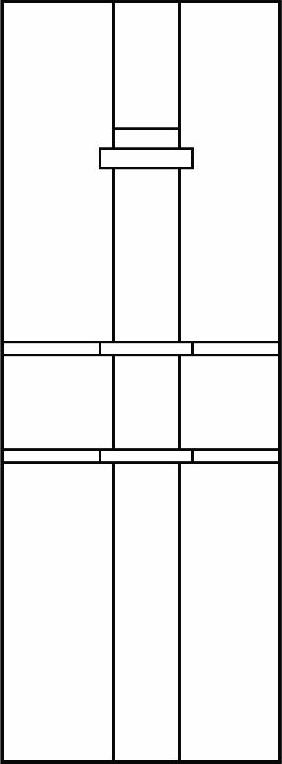

图6-51 中柱修剪后的效果
提示
为了加快绘图速度，在利用“修剪”命令进行修剪时，不必花费过多时间研究哪些图形元素可作为修剪边界，可直接选择部分或全部图形元素作为剪切边界。在绘图过程中，注意随时利用图形缩放工具“Zoom”放大和缩小图形，以便准确选择所需的图形对象。
