9.6.7  尺寸标注

在该立面图中，应该标注出客厅净高、顶棚高度、博古架尺寸及各陈设相对位置尺寸等，具体操作如下。

1）将“尺寸”图层设为当前层，使用“线性标注”和“连续标注”命令进行标注，结果如图9-164所示。

图9-164 立面尺寸标注

提示

在进行尺寸标注之前要调整好绘图比例。

2）单击“绘图”工具栏的“插入块”按钮，将“案例\09\图块\标高.dwg”图块文件插入并移动图9-165所示的位置。如果标高需要调整，可使用“分解”命令（X）将插入的标高符号分解开，对标高值进行调整。

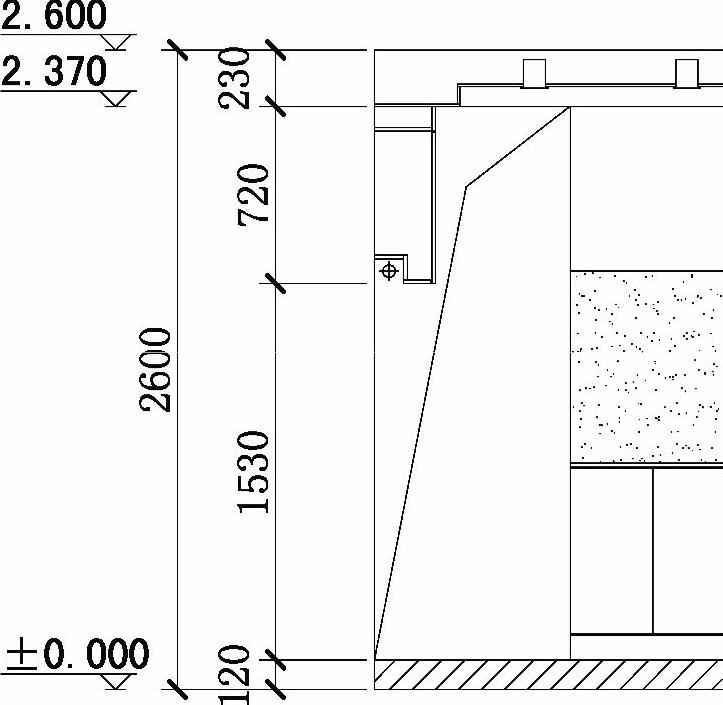

图9-165 标高标注

提示

事先将标高符号及上面的标高值一起做成块，以便使用时调出插入。
